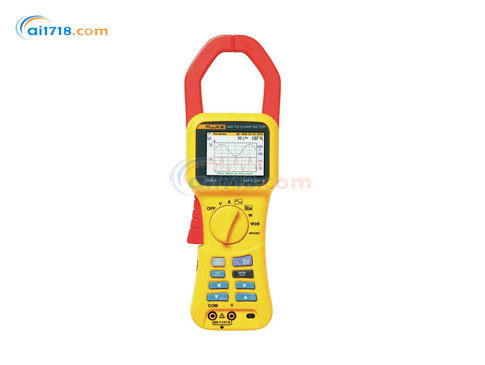

美国Fluke 345手持式谐波钳表由爱仪器仪表网代理，全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
·这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。
·采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，以及*的电磁防干扰设计。
·Fluke 345 电能分析仪非常适合检修可变负载的电能质量故障。
·借助电能仪表，霍尔效应钳型表还能在无需中断电路的情况下测量直流电流。
·电能分析仪的内置存储器让用户可以长期记录电能质量参数，从而分析趋势或间歇性问题。

产品特点：
·交流/直流电流: 无需切断电路即可测量交流电流（*高 1400 A）和直流电流（*高 2000 A）
·符合*高安全标准: 600 V CAT IV 电能分析仪可以用在进线口处
·在信噪环境下准确测量: 由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量
·数据记录: 可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障
·检验电池: 直接测量电池和直流系统的直流波动 (%)
·排除谐波故障: 以数字或图形形式分析和记录谐波
·涌入电流: 捕获和分析令人讨厌的电流波动（3 秒至 300 秒）
·简单易用: 用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
·三相电能: 内置平衡负载功能
·查看图形和生成报告: 将电能分析仪与随附电能记录软件配合使用

产品应用：
·设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作
·谐波测量 – 发现可能损害或破坏关键设备的谐波问题
·涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流
·负载分析 – 在增加负载之前检验电力系统的容量

显示	彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光
电源	电池类型:1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6
电池寿命（典型）	> 10 小时（全开背光） > 12 小时（有限背光）
交流电转接盒 BE345	输入: 110/230 V 50/60 Hz 输出:15 V dc，300 mA
参考条件	所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的
操作温度	0°C 至 50°C（32°F 至 122°F）
电流的温度系数	≤ ± 0.15 % 读数/°C
电压的温度系数	≤ ± 0.15 % 读数/°C
*高相对湿度	温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 %
*高操作海拔高度	2000 m
电气安全	IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护
防护等级	防护等级 IP40；EN60529
*高安全工作电压	电流测量:非绝缘导体和接地线之间: 600 V ac rms 或 dc
*高安全工作电压	电压测量:输入端子和接地线之间: 600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V
幅射	IEC/EN 61326-1:1997 A 类
电磁防干扰	IEC/EN 61326-1:1997 附录 C，性能标准 B
尺寸（长 x 宽 x 高）	300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸）
重量（包括电池）	820 克/1.8 磅
钳口	60 毫米
钳口容量	58 毫米（直径）
清洁	可以使用浸有异丙醇的软布清洗设备。请勿使用研磨剂或其他溶剂。
电流测量 (dc, dc rms, ac rms)
量程	0 至 2000 A dc 或 1400 ac rms
自动量程调整功能	40 A / 400 A / 2000 A
分辨率	10 mA（40 A 量程） 100 mA（400 A 量程） 1 A（2000 A 量程）
准确度: dc 和 dc rms	I > 10 A: ± 1.5 % 读数 ± 5 位数字 I < 10 A:± 0.2 A
准确度: AVG	I > 10 A:± 3 % 读数 ± 5 位数字 I < 10 A: ± 0.5 A
准确度: Pk	I > 10 A:± 5 % 读数 ± 5 位数字 I < 10 A: ± 0.5 A
准确度: AHr	I > 10 A:± 2 % 读数 ± 5 位数字 I < 10 A: ± 0.5 AHr
准确度: CF（峰值系数）	1.1 ≤ CF < 3: ± 3 % 读数 ± 5 位数字 3 ≤ CF < 5: ± 5 % 读数 ± 5 位数字分辨率: 0.01
准确度: RPL（波动）	2 % ≤ RPL < 100 %:± 3 % 读数 ± 5 位数字 100 % ≤ RPL < 600 %: ± 5 % 读数 ± 5 位数字分辨率:0.1 % Idc > 5 A，Iac > 2 A
电压测量 (dc, dc rms, ac rms)
量程	0 至 825 V dc 或 ac rms
自动量程调整功能	4 V / 40 V / 400 V / 750 V
分辨率	1 mV（4 V 量程） 10 mV（40 V 量程） 100 mV（400 V 量程） 1 V（750 V 量程）
准确度: dc 和 dc rms	V > 1 V: ± 1 % 读数 ± 5 位数字 V < 1 V:± 0.02 V
准确度: AVG	V > 1 V:± 3 % 读数 ± 5 位数字 V < 1 V: ± 0.03 V
准确度: Pk	V > 1 V:± 5 % 读数 ± 5 位数字 V < 1 V: ± 0.03 V
准确度: CF（峰值系数）	1.1 ≤ CF < 3:± 3 % 读数 ± 5 位数字 3 ≤ CF < 5:± 5 % 读数 ± 5 位数字分辨率: 0.01
准确度: RPL（波动）	2 % ≤ RPL < 100 %: ± 3 % 读数 ± 5 位数字 100 % ≤ RPL < 600 %: ± 5 % 读数 ± 5 位数字分辨率:0.1 % Vdc > 0.5 V，Vac > 0.2 V
谐波
THD（总谐波失真）	1 % ≤ THD < 100 %:± 3 % 读数 ± 5 位数字 100 % ≤ THD < 600 %:± 5 % 读数 ± 5 位数字分辨率:0.1 %
DF（失真系数）	1 % ≤ DF < 100 %: ± 3 % 读数 ± 5 位数字分辨率:0.1 % H02 ≤ Vharm < H13: ± 5 % ± 2 位数字 H13 ≤ Vharm ≤ H30: ± 10 % ± 2 位数字
功率测量（单相和三相）(dc, dc rms, ac rms)
量程	0 至 1650 kW dc 或 1200 kW ac
自动量程调整功能	4 kW，40 kW，400 kW，1650 kW
分辨率	1 W（4 kW 量程） 10 W（40 kW 量程） 100 W（400 kW 量程） 1 kW（1200 kW 量程）
准确度	2.5 % 读数 ± 5 位数字 W1Ø < 2 kW ± 0.08 kW W3Ø < 4 kW ± 0.25 kW
VA 测量（单相和三相）(dc, dc rms, ac rms)
量程	0 至 1650 kVA dc 或 1200 kVA ac
自动量程调整功能	4 kVA，40 kVA，400 kVA，1650 kVA
分辨率	1 VA（4 kVA 量程） 10 VA（40 kVA 量程） 100 VA（400 kVA 量程） 1 kVA（1200 kVA 量程）
准确度	VA > 2 kVA:2.5 % 读数 ± 5 位数字 VA < 2 kVA: ± 0.08 kVA
VAR 测量（单相和三相）
量程	0 至 1250 kVAR
自动量程调整功能	4 kVAR，40 kVAR，400 kVAR，1200 kVAR
分辨率	1 VAR（4 kVAR 量程） 10 VAR（40 kVAR 量程） 100 VAR（400 kVAR 量程） 1 kVAR（1200 kVAR 量程）
准确度	VAR > 4 kVAR:± 2.5 % 读数 ± 5 位数字 VAR < 4 kVAR: ± 0.25 kVAR
功率系数范围	0.3 < PF < 0.99
功率系数（单相和三相）
量程	0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））
分辨率	0.001
准确度	± 3°
频率范围	15 Hz 至 1 kHz
偏移功率系数（单相和三相）
量程	0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））
分辨率	0.001
准确度	± 3°
频率范围	15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
千瓦小时 (kWHr)
量程	40,000 kWHr
自动量程调整功能	4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr
分辨率	1 WHr（4 kWHr 量程） 10 WHr（40 kWHr 量程） 100 WHr（400 kWHr 量程） 1 kWHr（4,000 kWHr 量程） 10 kWHr（40,000 kWHr 量程）
准确度	kWHr > 2 kWHr: ± 3 % ± 5 位数字 kWHr < 2 kWHr: ± 0.08 kWHr
所有功率/VA/VAR/PF 测量	频率范围:直流，15 Hz 至 1 kHz 电流范围:10 A 至 1400 A rms 电压范围: 1 V 至 825 V rms 大输入:825 V rms/1400 A rms 大过载:1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。 *大过载 10,000 A 或真有效值 x 频率 < 400,000
频率测量（电流或电压源）
量程	15 Hz 至 1 kHz
分辨率	0.1 Hz
准确度	15 至 22 Hz ± 0.5 % 读数 40 至 70 Hz ± 0.5 % 读数 15 至 1000 Hz ± 1 % 读数
电流范围	10 A 至 1400 A rms
电压范围	1 V 至 825 V rms
范围功能
电流测量	量程:10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
	分辨率:1 A（40 A 量程） 10 A（400 A 量程） 50 A（2000 A 量程）
	准确度: ± 3 % 读数 ± 1 像素
	*大过载: 10,000 A
电压测量	量程:4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
	分辨率:100 mV（4 V 量程） 1 V（40 V 量程） 10 V（400 V 量程） 31.25 V（1000 V 量程）
	准确度:± 2 % 读数 ± 1 像素
	*大过载:1000 V rms
	频率范围:直流，15 Hz 至 600 kHz
时基	2.5 ms，5 ms，10 ms，25 ms，50 ms/div
刷新率	0.5 秒
*高采样率	15.625 kHz
涌入电流功能
量程	40 A、400 A 和 2000 A
分辨率	10 mA（40 A 量程） 100 mA（400 A 量程） 1 A（2000 A 量程）
准确度	I > 10 A: ± 5 % 读数 ± 1 像素 I < 10 A: ± 0.5 A 均为直流测量，15 Hz 至 1 kHz
*大过载	*大过载 10,000 A 或真有效值 x 频率 < 400,000 电流 rms 为真有效值测量 (ac + dc)
捕获时间	1 s、3 s、10 s、30 s、100 s 和 300 s
*高采样率	15.625 kHz
接口
连接 PC 的 USB 接口
用于下载、分析和报告的电能记录软件
用于安装新固件版本的 345 升级实用程序
记录存储器
记录区域	三个区域，可以单独使用或合并成一个较大区域
平均周期	1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义

型号名称	描述
Fluke 345	电能质量钳型表包含: 345 电能质量钳型表柔软便携包电能记录软件测试线鳄鱼夹测试探针 USB 电缆国际交流适配器/转接盒英文版印刷用户手册多语言手册光盘
