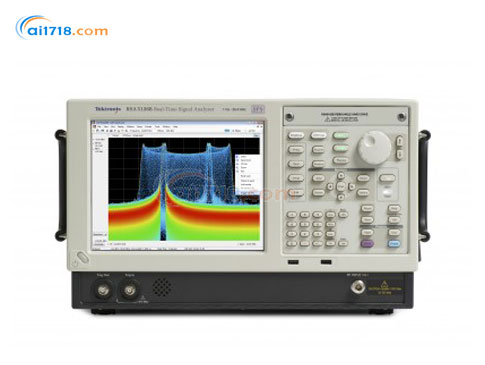

美国TEKTRONIX(泰克) RSA5126A频谱分析仪由爱仪器仪表网代理,本产品是提供了完成日常任务所需的测量信心和功能的频谱分析仪,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•RSA5126A中档频谱分析仪将同类*佳的RF性能与高达165 MHz带宽及第四代信号发生 DPX® 技术结合在一起
•为您的日常工作提供所需的测量信心和功能,并为困难的频谱分析测量提供所需的动态范围
•RSA5126A代替了传统的高性能信号分析仪,提供了完成日常任务所需的测量信心和功能
•标配一系列完整的功率和信号统计测量功能
•通过 RSA5126A仪器,可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能
•+17 dBm 三阶交调点,2GHz
•±0.3dB *幅度精度至 3GHz
•显示平均噪声电平(DANL): –142 dBm/Hz,26.5 GHz;–155 dBm/Hz,2 GHz;–150 dBm/Hz,10 kHz
•相位噪声: –113 dBc/Hz,1 GHz;–134 dBc/Hz,10 MHz 载波频率,10 kHz 偏置
•高分辨率和低噪声高速扫描: 1GHz 扫描,10kHz RBW,<1s
•提供 26.5 GHz 内部预放大器: DANL 为 –167 dBm/Hz,1 GHz;–156 dBm/Hz,26.5 GHz
产品特点:
•通过实时信号处理技术缩短故障排查时间,增强设计信心
•高达每秒 292,000 个频谱,每秒 50,000 个时域(零频宽)波形
•扫描 DPX 频谱能够在整个频率范围内发现未知信号
•问题触发归零
•DPX Density™ 触发功能能在频域内短至 3.7us 的单次事件上触发,并区分连续信号与偶发事件
•在短至 20 ns 的复杂信号上实现*时间限定、欠幅和频率边沿触发
•捕获信号实现*宽*深
•25、40、85 或 110 MHz 采集带宽
•110 MHz 带宽时采集时间超过 7 秒
•宽带预选滤波器,在直到 110 MHz 的整个分析带宽中提供无像频测量
•更多标准分析远超您的期望
•测量包括信道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI 检测
•幅度、频率、相位时间关系、DPX频谱以及三维频谱图
•多域相关显示
•可选性能提升价值
•* DPX 包括扫描 DPX、无隙 DPX 三维频谱图、DPX 零频宽及实时幅度、频率或相位
•*触发 DPX 密度、时间限定、欠幅、频率边沿以及频率模板
•AM/FM/PM 调制和音频测量
•相位噪声和抖动
•自动稳定时间测量(频率和相位)
•20 多个脉冲参数测量包括上升时间、脉冲宽度、脉间相位以及脉冲响应
•通用调制分析,20 多种调制类型
•WLAN 分析 802.11 a/b/g/j/p、802.11n 和 802.11ac
产品应用:
•宽带雷达和脉冲 RF 信号
•频率敏捷通信
•宽带卫星和微波回程链路
•教育
产品简介:
•RSA5126A中档频谱分析仪将同类*佳的RF性能与高达165 MHz带宽及第四代信号发生 DPX® 技术结合在一起
•为您的日常工作提供所需的测量信心和功能,并为困难的频谱分析测量提供所需的动态范围
•RSA5126A代替了传统的高性能信号分析仪,提供了完成日常任务所需的测量信心和功能
•标配一系列完整的功率和信号统计测量功能
•通过 RSA5126A仪器,可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能
•+17 dBm 三阶交调点,2GHz
•±0.3dB *幅度精度至 3GHz
•显示平均噪声电平(DANL): –142 dBm/Hz,26.5 GHz;–155 dBm/Hz,2 GHz;–150 dBm/Hz,10 kHz
•相位噪声: –113 dBc/Hz,1 GHz;–134 dBc/Hz,10 MHz 载波频率,10 kHz 偏置
•高分辨率和低噪声高速扫描: 1GHz 扫描,10kHz RBW,<1s
•提供 26.5 GHz 内部预放大器: DANL 为 –167 dBm/Hz,1 GHz;–156 dBm/Hz,26.5 GHz
产品特点:
•通过实时信号处理技术缩短故障排查时间,增强设计信心
•高达每秒 292,000 个频谱,每秒 50,000 个时域(零频宽)波形
•扫描 DPX 频谱能够在整个频率范围内发现未知信号
•问题触发归零
•DPX Density™ 触发功能能在频域内短至 3.7us 的单次事件上触发,并区分连续信号与偶发事件
•在短至 20 ns 的复杂信号上实现*时间限定、欠幅和频率边沿触发
•捕获信号实现*宽*深
•25、40、85 或 110 MHz 采集带宽
•110 MHz 带宽时采集时间超过 7 秒
•宽带预选滤波器,在直到 110 MHz 的整个分析带宽中提供无像频测量
•更多标准分析远超您的期望
•测量包括信道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI 检测
•幅度、频率、相位时间关系、DPX频谱以及三维频谱图
•多域相关显示
•可选性能提升价值
•* DPX 包括扫描 DPX、无隙 DPX 三维频谱图、DPX 零频宽及实时幅度、频率或相位
•*触发 DPX 密度、时间限定、欠幅、频率边沿以及频率模板
•AM/FM/PM 调制和音频测量
•相位噪声和抖动
•自动稳定时间测量(频率和相位)
•20 多个脉冲参数测量包括上升时间、脉冲宽度、脉间相位以及脉冲响应
•通用调制分析,20 多种调制类型
•WLAN 分析 802.11 a/b/g/j/p、802.11n 和 802.11ac
产品应用:
•宽带雷达和脉冲 RF 信号
•频率敏捷通信
•宽带卫星和微波回程链路
•教育
RSA5103A | RSA5106A | RSA5115A | RSA5126A | |
频率范围 | 1 Hz - 3 GHz | 1 Hz - 6.2 GHz | 1 Hz - 15 GHz | 1 Hz - 26.5 GHz |
实时采集带宽 | 25 MHz, 40 MHz, 85 MHz, 110 MHz | 25 MHz, 40 MHz, 85 MHz, 110 MHz | 25 MHz, 40 MHz, 85 MHz, 110 MHz | 25 MHz, 40 MHz, 85 MHz, 110 MHz |
* POI 的*短事件时长 | 3.7 μs | 3.7 μs | 3.7 μs | 3.7 μs |
SFDR(典型) | 75 dBc | 75 dBc | 75 dBc | 75 dBc |
触发模式 | 自由运行、触发、快帧 | 自由运行、触发、快帧 | 自由运行、触发、快帧 | 自由运行、触发、快帧 |
触发类型 | 功率(标配)、频率模板(选项 52)、频率边沿、DPX 密度、欠幅、时间限定(选项 200) | 功率(标配)、频率模板(选项 52)、频率边沿、DPX 密度、欠幅、时间限定(选项 200) | 功率(标配)、频率模板(选项 52)、频率边沿、DPX 密度、欠幅、时间限定(选项 200) | 功率(标配)、频率模板(选项 52)、频率边沿、DPX 密度、欠幅、时间限定(选项 200) |
测量范围 | 显示的平均噪声电平至*大可测量输入 | |||
输入衰减器范围 | 0 dB 至 75 dB,步长 5 dB | |||
*大安全输入电平 |
平均连续(RF ATT ≥10 dB,预放大器关闭)
+30 dBm 平均连续(RF ATT ≥10 dB,预放大器开启) +20 dBm 脉冲 RF(RF ATT ≥30 dB,PW <10 μs,1% 占空比) 50 w |
|||
*大可测量输入电平 |
平均连续(RF ATT:自动)
+30 dBm 脉冲 RF(RF ATT:自动,PW <5 μs,0.5% 占空比) 75 W |
|||
*大 DC 电压 | ±5 V | |||
对数显示范围 | 0.01 dBm/div 至 20 dB/div | |||
显示分度 | 10 个分度 | |||
标记读数分辨率 |
0.01 dB 参考电平相关,*小 0.001 μV |
|||
电平线性度 | ±0.1 dB(参考电平 0 至 –70 dB) | |||
温度范围 | 工作状态 +5℃ 至 +40℃ 储存状态 –20℃ 至 +60℃ | |||
暖机时间 | 20 分钟 | |||
海拔高度 | 工作状态 *高 3000 m(约 10,000 ft) 非工作状态 *高 12,190 m(40,000 ft) | |||
相对湿度 | 工作和非工作状态 90% RH,30℃ 访问 DVD 时*大 80% RH 无凝结,*大湿球温度 29℃ | |||
数据存储 | 内部 HDD(选项 59),USB 端口,DVD-R / CD-RW(选项 57),可移动 HDD(选项 56) | |||
电源要求 |
90 VAC 至 264 VAC,50 Hz 至 60 Hz 90 VAC 至 132 VAC,400 Hz |
|||
功耗 | 450 W *大 | |||
尺寸 | 282*473*531mm | |||
重量 | 29kg |
型号 | 频率范围 | 100% POI 的最短事件时长 | SFDR(典型) |
RSA5103B | 1 Hz - 3 GHz | 2.7 μs | 75 dBc |
RSA5106B | 1 Hz - 6.2 GHz | 2.7 μs | 75 dBc |
RSA5115B | 1 Hz - 15 GHz | 2.7 μs | 75 dBc |
RSA5126B | 1 Hz - 26.5 GHz | 2.7 μs | 75 dBc |
