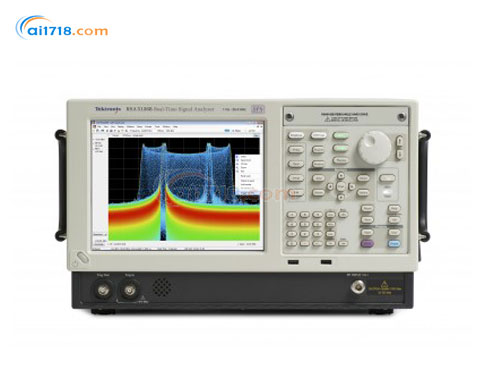

美国TEKTRONIX（泰克） RSA5115A频谱分析仪由爱仪器仪表网代理，本产品是提供了完成日常任务所需的测量信心和功能的频谱分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•RSA5115A中档频谱分析仪将同类*佳的RF性能与高达165 MHz带宽及第四代信号发生 DPX® 技术结合在一起
•为您的日常工作提供所需的测量信心和功能，并为困难的频谱分析测量提供所需的动态范围
•RSA5115A代替了传统的高性能信号分析仪，提供了完成日常任务所需的测量信心和功能
•标配一系列完整的功率和信号统计测量功能
•通过RSA5115A仪器，可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能
•+17 dBm 三阶交调点，2GHz
•±0.3dB *幅度精度至 3GHz
•显示平均噪声电平（DANL）： –142 dBm/Hz，26.5 GHz；–155 dBm/Hz，2 GHz；–150 dBm/Hz，10 kHz
•相位噪声： –113 dBc/Hz，1 GHz；–134 dBc/Hz，10 MHz 载波频率，10 kHz 偏置
•高分辨率和低噪声高速扫描： 1GHz 扫描，10kHz RBW，<1s
•提供 26.5 GHz 内部预放大器： DANL 为 –167 dBm/Hz，1 GHz；–156 dBm/Hz，26.5 GHz

产品特点：
•通过实时信号处理技术缩短故障排查时间，增强设计信心
•高达每秒 292,000 个频谱，每秒 50,000 个时域（零频宽）波形
•扫描 DPX 频谱能够在整个频率范围内发现未知信号
•问题触发归零
•DPX Density™ 触发功能能在频域内短至 3.7us 的单次事件上触发，并区分连续信号与偶发事件
•在短至 20 ns 的复杂信号上实现*时间限定、欠幅和频率边沿触发
•捕获信号实现*宽*深
•25、40、85 或 110 MHz 采集带宽
•110 MHz 带宽时采集时间超过 7 秒
•宽带预选滤波器，在直到 110 MHz 的整个分析带宽中提供无像频测量
•更多标准分析远超您的期望
•测量包括信道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI 检测
•幅度、频率、相位时间关系、DPX频谱以及三维频谱图
•多域相关显示
•可选性能提升价值
•* DPX 包括扫描 DPX、无隙 DPX 三维频谱图、DPX 零频宽及实时幅度、频率或相位
•*触发 DPX 密度、时间限定、欠幅、频率边沿以及频率模板
•AM/FM/PM 调制和音频测量
•相位噪声和抖动
•自动稳定时间测量（频率和相位）
•20 多个脉冲参数测量包括上升时间、脉冲宽度、脉间相位以及脉冲响应
•通用调制分析，20 多种调制类型
•WLAN 分析 802.11 a/b/g/j/p、802.11n 和 802.11ac

产品应用：
•宽带雷达和脉冲 RF 信号
•频率敏捷通信
•宽带卫星和微波回程链路
•教育

	RSA5103A	RSA5106A	RSA5115A	RSA5126A
频率范围	1 Hz - 3 GHz	1 Hz - 6.2 GHz	1 Hz - 15 GHz	1 Hz - 26.5 GHz
实时采集带宽	25 MHz, 40 MHz, 85 MHz, 110 MHz	25 MHz, 40 MHz, 85 MHz, 110 MHz	25 MHz, 40 MHz, 85 MHz, 110 MHz	25 MHz, 40 MHz, 85 MHz, 110 MHz
* POI 的*短事件时长	3.7 μs	3.7 μs	3.7 μs	3.7 μs
SFDR（典型）	75 dBc	75 dBc	75 dBc	75 dBc
触发模式	自由运行、触发、快帧	自由运行、触发、快帧	自由运行、触发、快帧	自由运行、触发、快帧
触发类型	功率（标配）、频率模板（选项 52）、频率边沿、DPX 密度、欠幅、时间限定（选项 200）	功率（标配）、频率模板（选项 52）、频率边沿、DPX 密度、欠幅、时间限定（选项 200）	功率（标配）、频率模板（选项 52）、频率边沿、DPX 密度、欠幅、时间限定（选项 200）	功率（标配）、频率模板（选项 52）、频率边沿、DPX 密度、欠幅、时间限定（选项 200）
测量范围	显示的平均噪声电平至*大可测量输入
输入衰减器范围	0 dB 至 75 dB，步长 5 dB
*大安全输入电平	平均连续（RF ATT ≥10 dB，预放大器关闭） +30 dBm 平均连续（RF ATT ≥10 dB，预放大器开启） +20 dBm 脉冲 RF（RF ATT ≥30 dB，PW <10 μs，1% 占空比） 50 w
*大可测量输入电平	平均连续（RF ATT：自动） +30 dBm 脉冲 RF（RF ATT：自动，PW <5 μs，0.5% 占空比） 75 W
*大 DC 电压	±5 V
对数显示范围	0.01 dBm/div 至 20 dB/div
显示分度	10 个分度
标记读数分辨率	0.01 dB 参考电平相关，*小 0.001 μV
电平线性度	±0.1 dB（参考电平 0 至 –70 dB）
温度范围	工作状态 +5℃ 至 +40℃ 储存状态 –20℃ 至 +60℃
暖机时间	20 分钟
海拔高度	工作状态高 3000 m（约 10,000 ft）非工作状态高 12,190 m（40,000 ft）
相对湿度	工作和非工作状态 90% RH，30℃ 访问 DVD 时大 80% RH 无凝结，大湿球温度 29℃
数据存储	内部 HDD（选项 59)，USB 端口，DVD-R / CD-RW（选项 57），可移动 HDD（选项 56）
电源要求	90 VAC 至 264 VAC，50 Hz 至 60 Hz 90 VAC 至 132 VAC，400 Hz
功耗	450 W *大
尺寸	282473531mm
重量	29kg

型号	频率范围	100% POI 的最短事件时长	SFDR（典型）
RSA5103B	1 Hz - 3 GHz	2.7 μs	75 dBc
RSA5106B	1 Hz - 6.2 GHz	2.7 μs	75 dBc
RSA5115B	1 Hz - 15 GHz	2.7 μs	75 dBc
RSA5126B	1 Hz - 26.5 GHz	2.7 μs	75 dBc
