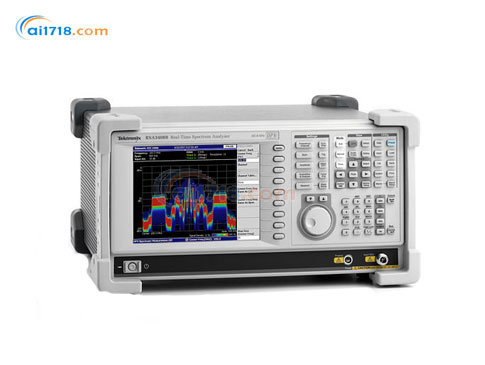

美国TEKTRONIX（泰克） RSA3408B频谱分析仪由爱仪器仪表网代理，本产品是可以进行矢量信号、频谱、功率、信号源和语音分析的频谱分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•发现和解释时变信号的复杂行为
•适合于中端市场要求性能的RSA3000系列频谱分析仪可以让您在无线设计或频谱管理任务的测量方面有充分的自信
•通过同一个测量仪器可以进行矢量信号、频谱、功率、信号源和语音分析
•如果使用*的DPX™ 实时RF频谱显示器，您还能够捕获用其他分析仪难以捕获的频谱事件
•DC - 8 GHz 频率范围
•把高达36 MHz 跨度中的所有信号捕获到存储器中
•36 MHz 带宽，高达1.28 s 的采集长度，在测量周期内全面进行分析，而不需进行多次采集
•可以随时全面预选和无映像操作，在
•任何捕获带宽下实现全部动态范围
•接口TekConnect®探头，实现RF探测
•提供了差分IQ 输入

产品特点：
•DPX™ Live RF 频谱显示技术可以使用基于发生频次的颜色等级显示，直观地了解RF 信号随时间变化
•革命性的DPX，以每秒>48,000 次频谱测量显示瞬态信号
•全面的时间相关失量频谱分析
•多域显示，在时间、频率、相位和幅度上把问题关联起来，在调试时更迅速地了解问题成因和影响
•功率测量和信号统计，帮助检定元器件和系统：ACLR、电源与时间、CCDF、PDF 和实时频谱发射测量，使用用户定义的频谱发射模板
•脉冲测量，包括脉宽、占空比和脉冲到脉冲相位
•RSAVu 软件，提供离线分析功能
•模拟解调分析，包括基带、AM、FM和 PM 测量
•使用实时频谱图及谐波和杂散信号图形显示，对基带、AM 和FM 进行音频失真分析
•各种低通滤波器、高通滤波器、带通滤波器和去加重设置可供选择
•发现以前看不到的信号变化过程。增强测试信心，捕捉传统频谱仪漏掉的时间周期非常短的瞬态信号
•通过独特的频率域触发、隔离信号问题、有效利用内存来节省时间
•利用多台仪器间跨域触发，隔离查找难以发现的硬件和软件异常信号
•深存储器和外部记录系统的无缝数据捕获
•观察信号事件周期，如跳频顺序、PLL稳定时间、开机瞬态信号和多个脉冲
•使用自动域相关和链接标记，进行时间相关数据分析
•通过确定多个域中的问题根源，加快调试和分析速度
•包括频谱分析、矢量信号分析、脉冲分析、基带分析、信号源分析、音频失真分析和无线标准分析的多功能一体化设计
•对同一次捕获的数据进行多项测量，简化测试并节约测试时间
•用一台仪器代替多个测试设备以节省测试成本

产品应用：
•RF 元器件、模块或系统调试
•在频谱监测和管理中查找干扰和未知信号
•分析基于标准的无线电系统和其它无线电系统随时间变化的行为
•软件定义的无线电(SDR)和现场战术无线电收发器测量
•检定雷达和脉冲式RF信号
•强大的矢量信号分析仪功能、信号源分析和RFID 标准支持
•广泛的标准特定选项，分析RFID、3GPP、3GPP2、LTE(使用RSALTE)、WiMAX(使用RSA-IQWIMAX)和WLAN 系统
•全面测量战术无线电和声纳系统模拟解调和音频失真

指标或特性	RSA3303B/RSA3308B	RSA3400B

频率范围	DC - 8.0 GHz	DC - 8.0 GHz

*大捕获带宽	15 MHz	36 MHz

标配触发	电平，自由运行，外部	电平，自由运行，外部

选配触发	频率模板，15 MHz 带宽	频率模板，36 MHz 带宽

数字荧光(DPX)频谱更新速率，	>48,000 个频谱 / 秒	>48,000 个频谱 / 秒

大跨度和小信号捕获时间	15 MHz *大跨度；	36 MHz *大跨度；
*小信号捕获时间：41ms	*小信号捕获时间：31ms
存储器	64 MB / 256 MB	64 MB / 256 MB
*大捕获带宽时的无杂散动态范围	-70 dBc/15 MHz	-73 dBc/36 MHz
DANL，1 GHz	-150 dBm/Hz	-151 dBm/Hz
1 GHz 指定偏置时的 SSB 相噪，	10 kHz：-108	10 kHz：-112
dBc/Hz(典型值)	1 MHz：-133	1 MHz：-135
10 MHz：-136	10 MHz：-140
屏幕尺寸，用户接口	8.4 英寸屏幕，键盘，鼠标，前面板	8.4 英寸屏幕，键盘，鼠标，前面板
接口端口	GPIB，LAN，USB (2)	GPIB，LAN，USB (2)
存储介质	内置硬盘，FDD	内置硬盘，FDD，选配可移动硬盘
IQ 输入选项	20 MHz 带宽差分输入	40 MHz 带宽差分输入
IF 输出	无	标配，421 MHz，40 MHz 带宽
数字 I 和 Q 输出选项带宽	无	*高 36 MHz 带宽
