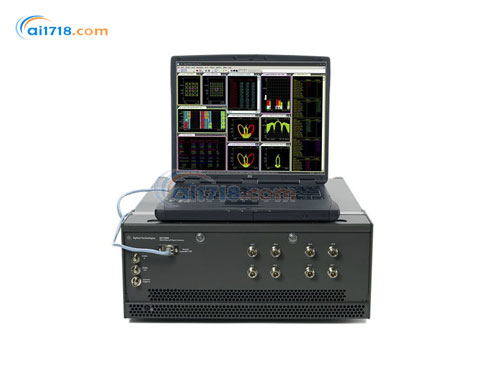

美国Agilent（安捷伦）N7109A多通道信号分析系统由爱仪器仪表网代理，本产品多达8个相位同步测量通道，适用于LTE天线波束赋形和各种跨通道测量频率响应、交叉关联、相干性等。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•分析带宽：更多带宽选择，*大带宽是 40 MHz
•误差矢量振幅：优于 -43 dBm ～ -47 dBm，取决于信号类型
•显示的平均噪声电平（DANL）：-158 dBm/Hz
•三阶互调（TOI）失真：+12 dBm
•三阶动态范围：< -70 dBc
•相位噪声：10 kHz 时，-98 dBc/Hz；1 MHz 时，-115 dBc/Hz
•幅度精度：1 GHz 时，± 0.25 dB；6 GHz 时，± 0.5 dB
•时间捕获存储器：132 Msa

产品特点：
•每通道频率范围:20MHz至6GHz
•每通道40MHz带宽(预选和独立调谐)
•多达8个相位同步测量通道，适用于LTE天线波束赋形和各种跨通道测量频率响应、交叉关联、相干性等
•可独立调谐的测量通道，适用于LTE-A载波聚合、同时上行链路/下行链路测量等
•校正向导可为被测件提供出色的幅度和相位测量
•可与89600VSA软件完全集成，以*快速的速度获得测量结果
•N7109A结合了模块化N7100系列测量硬件与业界*的 Agilent 89600B 矢量信号分析（VSA）软件的 MIMO 功能
•该系统可对 2x2 和 4x4 器件进行快速、详细的测量，并为 4 通道以上的演进预留发展空间
•模块化、紧凑型 N7100 系列测量平台采用了 PXI® Express 制式
•可以为系统配置一个或两个 N7130A 双通道接收机模块，在 20 MHz ～ 6 GHz 频率范围内提供 40 MHz 分析带宽，每个通道都包含一个内置前置放大器和多个固定预选器，用以启用和优化空中测量
•N7140A CPU 模块和 N7145A FPGA 处理模块为该系统提供处理能力。这种处理能力可以提供板上数据精简、快速测量以及通过千兆位以太网 PC 链路实现的高速数据传输
•N7140A CPU 模块和 N7145A FPGA 处理模块都安装在一个 19 英寸、4U 高的机架安装式 N7125A 主机中，它的前面板盖还可简化信号连接并提供额外的射频屏蔽

产品应用：
•无线通信
•宽带信号分析

工作温度范围	+15°C至+45°C
存储温度范围	-40°C至+70°C
湿度	在+40°C时*大95%,无冷凝
*大海拔高度	3000米
线路输入功率要求	100VAC至240VAC额定值(±10%)
	<400W典型值(800W*大值)
	50/60/400Hz额定值(47Hz至440Hz)
预热时间	30分钟
校准时间	间隔两年,返回工厂校准
安全标准	IEC61010-1:2001/EN61010-1:2001
	加拿大:CAN/CSA-C22.2No.61010-1-04
	美国:ANSI/UL61010-1:2004
EMC标准	测试符合欧洲EMC指令2004/108/EC
	IEC61326-1:2005/EN61326-1:2006CISPR11,1组,A类
	ICES/NMB-001ISM器件符合加拿大ICES-001标准
	ISM器件符合加拿大NMB-001标准
重量	高达20.7kg,取决于配置
