奥地利B2 PD30-E局部放电诊断系统由爱仪器仪表网代理，本产品能够*定位电缆及其连接（接头和终端）中的局放故障点并测出该故障点的局放值，从而能提前检测到通常由机械损坏或安装不当引起的故障。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PD30-E局部放电诊断系统简介：
•B2hv的中高压电缆局放诊断系统能够*定位电缆及其连接（接头和终端）中的局放故障点并测出该故障点的局放值，从而能提前检测到通常由机械损坏或安装不当引起的故障。
•b2电力诊断系统PD30-E需要与超低频高压发生器HVA34组合使用产生稳定频率的正弦超低频输出电压，从而测的电缆的局放值。
•PD30-E测试方法和测试过程满足IEEE400.2-2013标准要求。
•此外，根据标准IEEE.2-2013和IEC 60270要求，PD30-E设备还可通过添加TD模块，进行介质损耗的测量。
•同时PD30-E设备轻巧便携，现场操作十分方便。

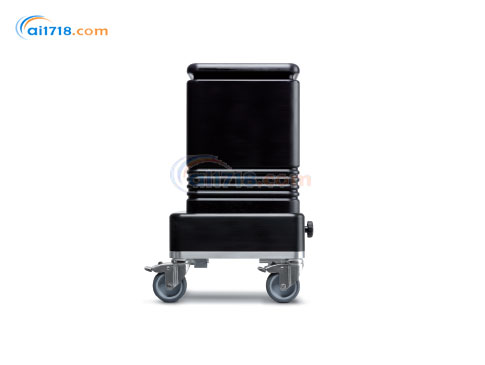

PD30-E局部放电诊断系统

PD30-E局部放电诊断系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
•电力科学研究院

PD30-E局部放电诊断系统特点：
•波形
符合IEEE 400.2-2013描述的*用来测试诊断局部放电（PD）。也可添加TD模块，来测量介质损耗。

•局放映射
在总电缆长度上呈现局放位置，能够对局部放电的*定位，识别电缆绝缘，端子和接头局放的*位置

•强大的软件b2Suite®
综合控制和诊断软件b2Suite®使诊断过程十分简单，操作员可按引导逐步完成整个测试流程。

•TE相位分辨率（局放模式）
对故障类型进行分类，对不同的局放类型一目了然。

•*地局放算法
b2Suite®区分有效和无效的PD信号，然后将它们分开。这有助于用户轻松解释测试结果。

•数据库
通过综合的b2Suite®数据库可轻松分析和评估PD测量结果。用于归档测量的快速搜索功能和测量结果。

•测试时间短
基于b2hv系列设备进行局放测试时，只需要15分钟便可完成一次诊断检测并生成相应的诊断报告。

•双滤波器
设备具有数字和模拟滤波器，测试结果更准确。

•寄生频率显示
可显示寄生频率带通和带阻，防止寄生振荡的产生。

局部放电诊断(PD)
输入电压	110 - 240V AC, 50/60Hz
工作电压	正弦波:1 - 24 kV rms / 34 kV peak 频率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
高压耦合电容器	电容：~ 1 nF 尺寸/重量：L 300 x W 250 x H 486mm 29 kg
高压滤波器	电容:~ 4 nF 尺寸/重量:L 300 x W 250 x H 486mm 29 kg
过滤	数字 & 模拟
速度范围（v / 2）	10 - 150 m/µs
测试范围	100 km
PD背景级别	< 10 pC
PD定位精度	1%
PD分辨率	0.1 pC \| 0.1 m
采样率	125 MHz (Version 2 - 200 MHz)
输入阻抗	10 kΩ / 50 pF
带宽	100 MHz \| Analog Filter
信号放大	0 - 52 dB (1 channel) \| 0 - 72 dB (2 channel)
环境条件存储运行	- 20°C to + 65°C - 5°C to + 45°C
可扩展的介质损耗诊断系统 (TD30)
操作电压	正弦:1 - 23 kV rms 频率：0.1 Hz ； 0.01 to 0.09 Hz ¹
介质损耗测试	分辨率：1 x 10 ^-6 精度：± 1 x 10 ^-4
电压测试	分辨率：0.1 kV rms 精度：0.5%
电流测试	分辨率：1µA rms 精度：0.5%
负载范围标准	500 pF to 10 µF
重量和尺寸	3kg
控制和诊断软件b2Suite®
特征	• 0,1 Hz PD和TD诊断（主机选配内置TD可同时诊断） • PD诊断的自动或手动模式 • 指导诊断流程 • 综合数据库
控制	b2 VLF主机控制，PD和TD诊断
测量	电缆长度与PD活动，PD位置，PD映射，背景噪声，PD幅度，正弦波显示，PDIV和PDEV等...
系统要求	MS Windows 7 / 8, 64 Bit 操作系统
供货范围	根据用户所选配置可包含：校准器，高压电缆，电源和接地电缆，电晕屏蔽，运输箱（2），b2套件软件（1个许可证），操作手册，
选配	数据库 , P C , V LF主机
