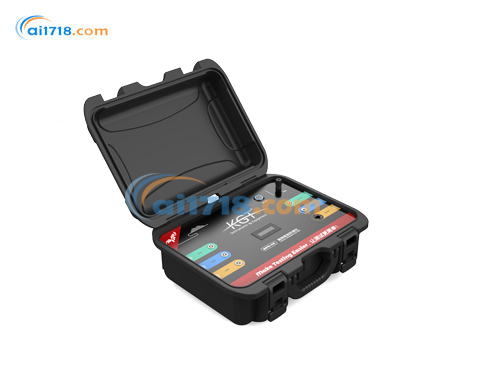

北京康高特 RPD-H 高频电缆局放测试仪由爱仪器仪表网代理,RPD-H高频电缆局放测试仪是一款多功能检测设备,专为电缆线路耐压试验设计可同步实现中高压(6kV及以上)电缆的分布式局放检测。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
RPD-H高频电缆局放测试仪产品功能
RPD-H高频电缆局放测试仪是一款多功能检测设备,专为电缆线路耐压试验设计可同步实现中高压(6kV及以上)电缆的分布式局放检测。其功能扩展性强,支持变压器绕组、铁芯等关键部位的全周期局放监测,涵盖生产检测与运行维护;在电机领域,既能诊断安装调试中的绝缘损伤,也可长期追踪运行中绝缘老化、受潮等隐患。该设备以高灵敏度和多功能集成,为电缆、变压器、电机等电气设备的局放检测提供一体化解决方案,保障电力系统安全稳定运行。
RPD-H产品特点
■时频分离功能:通过时频分离,能够可靠辨别不同局部放电源、同时能从噪声中分离出微弱放电。
■测试精度高:RPD-H采用*新数字技术和*软件设计,使用*数字算法处理的高速、 高分辨率 A/D 转换保证了极高的*度。
■抗干扰能力强:具有滤波、开窗等功能,操作简便,可以有效滤除外界空间干扰信号。
■测试便捷:支持全自动化测量,一键操作,系统自动变通道、频率监测, 自动分离噪声和放电, 自动出检测报告, 用户只需点击“开始检测”按钮。
测试标准
■设备满足Q/GDW11838-2018《配电电缆线路试验规程》7.3中对于高频局部放电检测的要求。
■设备满足Q/GDW1140-2015《电力设备高频局部放电带电检测技术现场应用导则》7.1中对于高频局放检测的要求,新投运设备要在一周内进行带电局放检测或者必要时。
■设备满足Q/GDW11316-2014《电力电缆线路试验规程》4.8.2要求,对66kV以上电压电缆线路,在主绝缘交流耐压试验期间同步开展局部放电检测。
被测物
6kV、10kV、35kV、110kV、220kV的电力电缆。
应用领域
■电网 ■地铁 ■铁路 ■核电 ■水电 ■风电 ■光伏
■电力检测公司 ■生产制造企业
成功案例
7月30日,技术人员应邀前往国网安徽省电力有限公司电力科学研究院,对110kV电缆耐压试验的同时进行分布式局放在线检测。所携带设备为RPD-H3(3通道高频脉冲电流法) ,在对B相电缆进行加压测试前,分别在B相电缆上安装三个高频电流传感器;加压测试后结果显示108.7m处有局放,经过软件自动判断为71%为内部放电, 14%为电晕放电, 14%为沿面放电, 1%为悬浮放电;对采集到的图谱进行特征分析发现极性分布信号,发现时域脉冲衰减波形和典型频率分布特征。依据Q/GDW 11400-2015《高频局部放电带电检测技术现场应用导则》的PRPD典型图谱指导,此信号为明显的内部放电。
