瑞士HAEFELY（哈弗莱） PDTS局部放电测试系统由爱仪器仪表网代理，本产品 PDTS局部放电测试系统提供一个全系列的交直流系统以满足很宽范围的局部放电试验。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

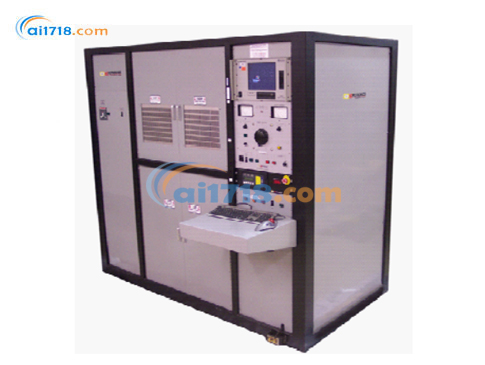

PDTS局部放电测试系统

PDTS局部放电测试系统产品简介：
适用于多种局部放电测试应用场景。该系统集成了低局部放电的交流和直流电源，包含高压变压器、嵌入式控制装置、测量仪表、电子过载电路、状态指示灯、低压滤波、零启动联锁、数字局部放电探测器、带测量阻抗的测量电容器以及校准器。系统可依据行业和*通用标准，对变压器、电容器、连接器、发电机、电机、电线电缆样品等多种部件进行测试。其中，集成测试腔的系统为高压部件和绝缘材料的局部放电测试提供了完整的一体化解决方案，安装简便，操作容易。

PDTS局部放电测试系统产品特性
产品特点
*控制与测量：采用微处理器控制器，提升了调节和测量精度。
电压连续可调：测试输出电压可连续调节，满足不同测试需求。
安全标准兼容：符合 SIL3 标准，安全性有保障。
宽范围运行：2kVA 和 5kVA 型号可在*大额定输出电压的 1.0% - * 范围内运行，≥10kVA 型号可在 3.5% - * 范围内运行。
过载保护灵活：过载可在额定电流输出的 10% - 110% 之间调节，配备备用断路器，保障设备安全。
零启动保护：零启动联锁确保在高压通电前电压控制处于*低状态，防止误操作。
数据处理便捷：便于进行数据采集和生成测试报告。

PDTS局部放电测试系统产品优点
•灵活的解决方案-无论您要进行什么局部放电测试我们都会有很好的设备组合来满足您的要求。
•行业经验-我们的 PDTS 设计制造，和安装超过 35年。
•统一的供应商-所有的部件设计，制造和测试均由统一的公司进行以保证完善的功能。
•测试自动化与报告生成-OT248 控制器和 DDX®系列的 PD 探测器用来对控制电源进行测量并可通过单台计算机进行 PD 测试。

PDTS局部放电测试系统产品应用
局部放电测试：
•电容器
•套管
•成型产品
•发电机
•开关
•绝缘材料
•避雷器
•电缆
•绝缘母线
•变压器
•汽车
•航空航天部件

PDTS局部放电测试系统产品规格

项目	详情
电压输出范围	2kVA 和 5kVA 型号：满量程的 1.0% - * ≥10kVA 型号：满量程的 1.0% - *
电压与电流测量精度	±1.5% 读数 ± 0.2% 满量程
测量分辨率	电压：0.01kV；电流：0.01mA
升压速率精度	±5%
步进分辨率	满量程的 0.5%
交流局部放电基线	在全电压下≤2pC（注：该局部放电水平是设备自身固有水平，未考虑客户专用电源可能产生的外部辐射干扰或接地噪声）
ECCN 编码	3A992.A
HTS 美国编码	9030.39.0100
运行环境（电子元件）	湿度（非冷凝）：5…95% 温度： - 10°C … +45°C
存储环境（电子元件）	湿度（非冷凝）：5…95% 温度： - 10°C … +55°C
运行环境（高压元件）	湿度（非冷凝）：5…90%
存储环境（高压元件）	湿度（非冷凝）：5…90%
典型型号及额定值	705 - 5-DI： - 电压：5kV AC - 电流：1000mA - 柜体尺寸（单 / 双测试腔）：48 英寸宽 ×36 英寸深 ×84 英寸高 / 70 英寸宽 ×36 英寸深 ×84 英寸高 710 - 5-DI： - 电压：10kV AC - 电流：500mA - 柜体尺寸（单 / 双测试腔）：48 英寸宽 ×36 英寸深 ×84 英寸高 / 70 英寸宽 ×36 英寸深 ×84 英寸高 715 - 5-DI： - 电压：15kV AC - 电流：333mA - 柜体尺寸（单 / 双测试腔）：48 英寸宽 ×36 英寸深 ×84 英寸高 / 70 英寸宽 ×36 英寸深 ×84 英寸高 730 - 5-DI： - 电压：30kV AC - 电流：167mA - 柜体尺寸（单 / 双测试腔）：48 英寸宽 ×36 英寸深 ×84 英寸高 / 70 英寸宽 ×37 英寸深 ×84 英寸高 750 - 5-DI： - 电压：50kV AC - 电流：100mA - 柜体尺寸（单 / 双测试腔）：48 英寸宽 ×36 英寸深 ×84 英寸高 / 70 英寸宽 ×37 英寸深 ×84 英寸高 775 - 5-DI： - 电压：75kV AC - 电流：67mA - 柜体尺寸（单 / 双测试腔）：48 英寸宽 ×36 英寸深 ×84 英寸高 / 70 英寸宽 ×37 英寸深 ×84 英寸高 730 - 10D-^-B： - 电压：30kV AC - 电流：333mA - 柜体尺寸：70 英寸宽 ×36 英寸深 ×84 英寸高 750 - 10D-^*-B： - 电压：50kV AC - 电流：200mA - 柜体尺寸：70 英寸宽 ×36 英寸深 ×84 英寸高 775 - 10D-^**-B： - 电压：75kV AC - 电流：133mA - 柜体尺寸：70 英寸宽 ×36 英寸深 ×84 英寸高 710/875 - ： - 电压：10kV AC / 75kV DC - 电流：4000mA AC / 13mA DC - 柜体尺寸：70 英寸宽 ×49 英寸深 ×80 英寸高 730/830 - ： - 电压：30kV AC / 30kV DC - 电流：167mA AC / 5mA DC - 柜体尺寸：70 英寸宽 ×36 英寸深 ×76 英寸高 720/850 - ： - 电压：20kV AC / 50kV DC - 电流：1000mA AC / 5mA DC - 柜体尺寸：70 英寸宽 ×36 英寸深 ×76 英寸高 730/850 - ： - 电压：30kV AC / 50kV DC - 电流：333mA AC / 5mA DC - 柜体尺寸：70 英寸宽 ×36 英寸深 ×76 英寸高 730/875 - ： - 电压：30kV AC / 75kV DC - 电流：67mA AC / 13mA DC - 柜体尺寸：70 英寸宽 ×45 英寸深 ×93 英寸高注：5 代表 50Hz，6 代表 60Hz；1 代表单测试腔，2 代表双测试腔，X 代表无测试腔，为分离式组件；^ 代表局部放电探测器类型，需咨询工厂。其他电压和功率额定值组合可咨询工厂。
