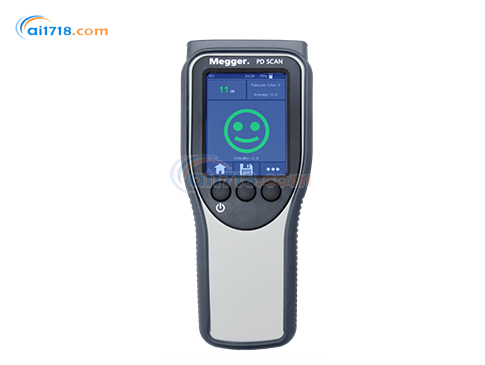

Megger PD SCAN手持式在线局放巡检仪由爱仪器仪表网代理，PD Scan是Megger集团德国赛巴公司*新推出的手持式、预筛查、工具型仪器，适合对电力设备局部放电信号进行在线检测。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
PD SCAN手持式在线局放巡检仪简介：

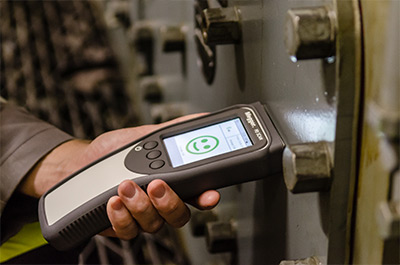

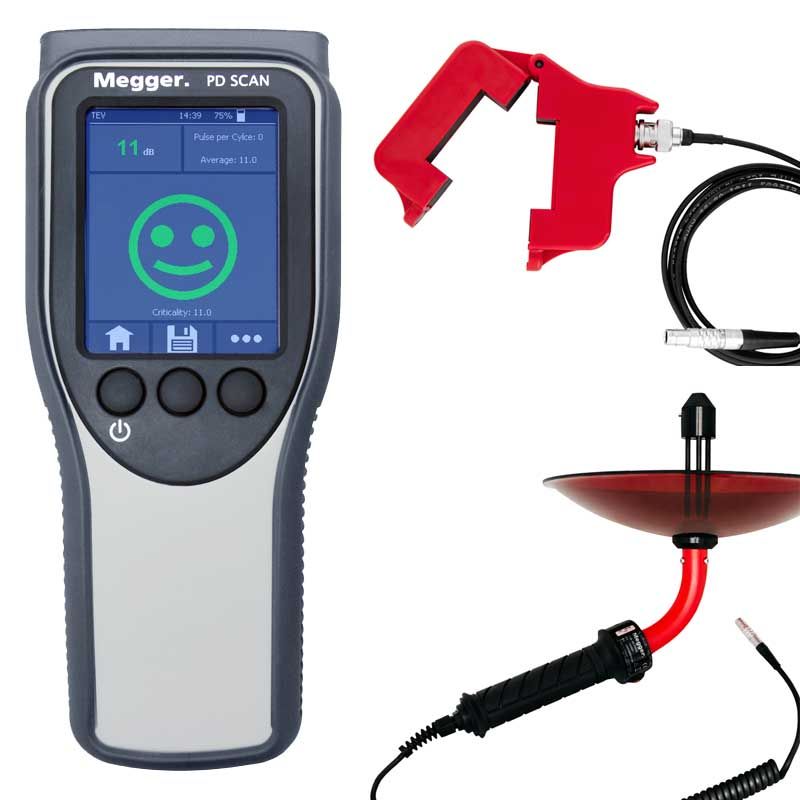

PD Scan用于早期检测中压开关设备和其它电气设备缺陷产生局部放电。为此，该设备有两个内部传感器（TEV，机载声学），也可以使用各种类型的外部传感器（TEV、HFCT、机载声学、接触探头）运行。其有两个内置传感器（AA超声,TEV暂态地电压），并且可以外置多种类型的传感器（TEV暂态地电压，HFCT高频电流,AA超声和接触式超声）。
PD SCAN手持式在线局放巡检仪特点：
■ 一台设备三种局放测量方法
■ 即插即用——自动识别传感器类型
■ “超大”触摸屏，按键、触摸操作均可
■ 可配置8种传感器，适用于各种电力设备
■ 结果自动评价和解析
■ 可选舒适的 Bluetooth®蓝牙耳机
■ 内置相机和二维码功能，资产管理轻松化
■ 不同视图和PRPD显示，以识别缺陷类型
■ 温湿度测量数据自动存储在主机内部
■ MeggerBook RE中文分析软件
■ 使用手机通过 USB OTG数据线进行无线数据传输
PD SCAN手持式在线局放巡检仪选型：
配置1:开关柜基本版
基本版适合用户进行中压开关柜检测
配置2：开关柜基本版+电缆
配置2适合用户进行开关柜和电缆检测
配置3：开关柜版+电缆
除了HFCT和标准传感器之外，版还包含外置声学传感器，以便更详细分析中压设备
配置4：开关柜版+电缆+户外
配置4涵盖了所有传感器，满足多种现场需求，包含了户外裸露部位的局放分析
| 订购信息 | ||
| 产品 | 订单编号 | |
| PD Scan配置1开关柜版 | ||
|
PDScan 主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+USB-C线、标准有线耳机、标准版运输箱、U盘(含 软件) |
1011121 | |
| PD Scan 配置2开关柜基本版+电缆 | ||
|
PDScan主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+ USB-C线、标准有线耳机、标准版运输箱、U盘(含 软件)、HFCTSC40传感器 |
1011122 | |
| PD Scan配置3开关柜版+电缆 | ||
|
PDScan主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+USB-C线、蓝牙耳机、版运输箱、U盘(含软 件 ) 、HFCT SC40传感器、柔性超声传感器、固体振动传感器 PD Scan 配置4开关柜版+电缆+户外 |
1011123 | |
|
PDScan主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+USB-C线、蓝牙耳机、版运输箱、U盘(含软件)、HFCT SC40传感器、柔性超声传感器、固体振动传感器、聚波器 |
||
| 1011124 | ||
| 可选配置： | ||
|
升级配置1到配置4 1011550 升级配置2到配置4 1011551 PD Scan演示盒 |
||
|
演示器、运输箱、电池 1011423 可选附件 |
||
|
HFFCT20,固定安装式，电缆用，内径20mm 1006296 HFCT SC40,电缆用，内径40mm 1009667 HFCT SC60,电缆用，内径60mm 1012681 VK 132,HFCT连接线 90026538 TEV C900, 外置暂态地电压传感器 1010524 AA FR130,柔性超声传感器 1009757 ACP 30-1,固体振动超声传感器 1012924 ACP 30耦合剂 1007238 AA PR400-1,超声聚波器 1012287 VK155, 用于VDS接口的连接电缆LRHR 90033330 THS 55, 温湿度传感器 1010217 THS 55温湿度传感器保护帽 2012509 FC 1,TEV功能测试器 1010219 Bluetooth° 蓝牙耳机 90028677 WMSD, 无线大存储设备 1012538 PDK-STD,配置1和2的标准运输箱 90026227 PDK-UNI, 配置3和4的运输箱 90031295 |
||
PD SCAN手持式在线局放巡检仪技术参数：
| TEV 暂态地电压传感器 | |
| 测量范围 | -10 … 80 dBmV |
| 带宽 | 2 … 80 MHz |
| 分辨率 | 1 dBmV |
| 精度 | ±1 dBmV |
| AA超感器 | |
| 测量范围 | -10 … 70 dBµV |
| 分辨率 | 1 dBµV |
| 精度 | ±1 dBµV |
| 传感器中心频率 | 30, 40 und 80 kHz |
| HFCT高频电流夹钳 | |
| 测量范围 | -10 … 80 dB |
| 带宽 | 100 kHz … 20 MHz |
| 分辨率 | 1 dB |
| 精度 | ±1 dB/ < ±10% |
| 阻抗 | 50Ω |
| 外壳 | 注塑 |
| 显示 | 3.5 英寸显示屏，320x 240像素 |
| 接口 |
Lemo雷莫 （外置传感器） USB-C (充电、耳机、电脑) Bluetooth®蓝牙 |
| 控制 | 3个软键及触摸屏 |
| 防护等级 | IP 54 |
| 温度 | |
| 操作 | -10 … 55 °C |
| 存储 | -20 … 70 °C |
| 相对湿度 | 93 % at 30 °C(non-condensing) |
| 电源 | |
| 充电器 | 输入90 … 264 V,50/60 Hz ,输出 5 V DC |
| 内置电池 | 锂电池3.6 V / 3.35 Ah |
| 操作时间 | > 8 小时 |
| 充电时间 | 约2 hours |
| 尺寸 | |
| PD Scan主机 | 220 x 80 x 30 mm |
| 标准箱子 | 422 x 366 x 107 mm |
| 箱子 | 512 x 445 x 313 mm |
| 重量 | |
| PD Scan主机 | 420 g |
| 标准箱子 | 940 g |
| 箱子 | 3400 g |
PD Scan配置1开关柜版
PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、标准有线耳机、
标准版运输箱、U盘（含软件） 1011 121
PD Scan 配置2开关柜基本版+电缆PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、标准有线耳机、
标准版运输箱、U盘（含软件）、HFCT SC40传感器 1011 122
PD Scan配置3开关柜专业版+电缆PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、蓝牙耳机、
专业版运输箱、U盘（含软件）、HFCT SC40传感器、柔性超声传感器、固体振动传感器 1011 123
PD Scan 配置4开关柜专业版+电缆+户外PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、蓝牙耳机、
专业版运输箱、U盘（含软件）、HFCT SC40传感器、柔性超声传感器、固体振动传感器、聚波器 1011 124
可选配置
升级配置1到配置4 1011 550
升级配置2到配置4 1011 551
PD Scan演示盒
演示器、运输箱、电池 1011 423
可选附件
HFFCT 20, 固定安装式，电缆用，内径20mm 1006 296
HFCT SC40, 电缆用，内径40mm 1009 667
HFCT SC60,电缆用， 内径60mm 1012 681
VK 132, HFCT连接线 9 0026 538
TEV C900，外置暂态地电压传感器 1010 524
AA FR130, 柔性超声传感器 1009 757
ACP 30-1,固体振动超声传感器 1012 924
ACP 30耦合剂 1007 238
AA PR400-1,超声聚波器 1012 287
VK 155, 用于VDS接口的连接电缆LRHR 9 0033 330
THS 55，温湿度传感器 1010 217
THS 55温湿度传感器保护帽 2012 509
FC 1，TEV功能测试器 1010 219
Bluetooth®蓝牙耳机 9 0028 677
WMSD, 无线大存储设备 1012 538
PDK-STD, 配置1和2的标准运输箱 9 0026 227
PDK-UNI, 配置3和4的专业运输箱 9 0031 295
-
