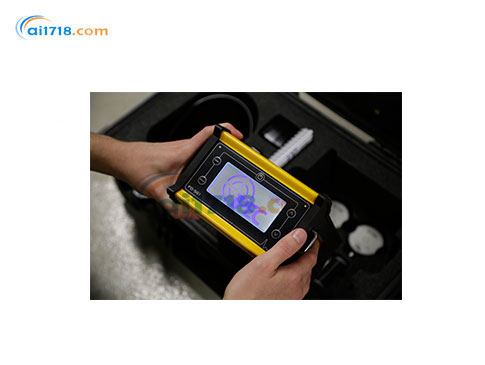

英国IPEC PD-SG1便携式局放定位仪-爱仪器仪表网

英国IPEC PD-SG1便携式局放定位仪由爱仪器仪表网代理，本产品是双传感器开关柜设备PD检测和定位仪器。该装置检测由内部放电产生的TEV信号，以及由表面爬痕或电晕产生的声学放电信号。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PD-SG1便携式局放定位仪简介：
•PD-SG1是双传感器开关柜设备PD检测和定位仪器。
•PD-SG1由内部放电产生的TEV信号，以及由表面爬痕或电晕产生的声学放电信号。
•PD-SG1可以使用两个通道来获取TEV信号，从而实现开关柜中PD的准确定位。
•PD-SG1有三种模式：
Level模式，用于检测TEV和超声波活动的存在;
Cycle模式，相位分辨局部放电显示（PRPD）使用户能够验证PD活动是否真实和电噪声干扰，进而选择是否采取措施;
Precedence模式，双高精度传感器允许用户*定位PD活动的来源。

PD-SG1便携式局放定位仪优势：
•Detect MV and HV problems - 检测MV & HV故障
在未发展成危险故障前检测出威胁
•Personnel Safety Device - 保证个人安全
在开展工作之前确保变电站没有PD
•Locate PD Source - *定位PD来源
皮秒级，准确定位在开关柜设备内的PD故障
•PRPD - PRPD 显示功能Phase-Resolved Partial Discharge
允许用户区分PD和噪声
•Hear the PD - PD 听觉指示
允许用户听到超声波和TEV PD活动

PD-SG1便携式局放定位仪特点：
•集成噪声检测算法有助于避免误报
•超声检测器从表面检测PD活动
•在液晶显示屏上显示为dB读数，以及通过耳机发出的声音信号
•测量内部PD产生的TEV信号
•PRPD模式用于在循环中查看PD生成模式，能够识别噪声和PD
•Precedence模式，用于在被测资产中定位PD源

PD-SG1便携式局放定位仪功能：
发现
•Level模式用于检测TEV和超声波活动的存在

验证
•PRPD使用户能够验证PD活动是否真实，区分单纯的电噪声。
•使用PD Detector，您还可以保存PD数据

定位
•Dual sensor Precedence模式允许用户在线*定位PD活动的来源，分辨率为8厘米

PD-SG1标准配置：
•PD-SG1
•头戴耳机
•同步传送器
•2x CC-TEV PD传感器
•1x AA超声波传感器
•1x HFCT 48 PD传感器
•功能检查器
•主电源充电器
•耐磨的PELI™表壳

TEV测试
传感器	电容
测量范围	0 to 80 dBmV
分辨率	1 dB
准确性	±1 dB
噪音抑制	Yes, with PRPD
超声测试
测量范围	-6dBµV to + 70dBµV
分辨率	1 dB
准确性	±1 dB
传感器灵敏度	-65dB (0dB = 1volt/µbar RMS SPL)
传感器中心频率	40 kHz
高频CT(HFCT)
测量范围	0 to 2,000,000pC
传递因子	4.8V/A
频率	100kHz to 13 MHz
Precedence模式
时间分辨率	240皮秒
距离分辨率	85mm
Power Cycle模式
频率	50/60Hz
显示模式	实时和连续
线性范围	Min 0 to 20mV, Max 0 to
dB范围	20V 0 to 60dBmV
硬件
附件	坚固的铝制外壳，带有橡胶保护侧板
控制	薄膜键盘
连接器	电源，耳机和外部TEV和声学传感器
显示	带有Precedence LED的背光LCD
操作环境
操作温度	-20°C to 60°C
湿度	60 ±25% RH 无冷凝
IP 评级	54
规格
主机大小	210 x 90 x 65 mm
主机重量	1.8 kg
套件尺寸	565 x 340 x 230 mm
套件重量	10.25 kg
电源
内置电池	锂电池, 12V, 4Ah, 48Wh
工作时间约	8 hours
充电温度	0°C to 45°C
充电器
额定电压	100 to 250 VAC, 12.6V, 1.65A
频率	50 to 60Hz
适配器	UK, EU, Australia, USA
充电时间	4 hours
符合CE标准符合低电压指令（2014/35/EU）和EMC指令（2014/30/EU）
