德国Intereng（鹰腾）P32电力电缆故障定位系统由爱仪器仪表网代理，本产品是一套用于在复杂高压和中压网络中对电缆故障进行故障排除，预定位和*定位的故障定位系统。现在热卖中，如需购买P32电力电缆故障定位系统，可通过ai1718.com的客服热线联系我们！

P32电力电缆故障定位系统简介：
•P32 是一套用于在复杂高压和中压网络中对电缆故障进行故障排除，预定位和*定位的故障定位系统
•P32系统检测并*定位任何可能的电缆故障，即使没有经验的用户通过菜单引导，也能轻松完成
•P32 具有超大液晶显示屏，可同时显示测量曲线，设置及信息的参数代码
•P32系统集成了TDR功能，包括高电压 ARTi 模式，可以预定位和*定位低阻和高阻故障
•P32由于其集成了各种功能，从而缩短了*定位的时间
•P32系统快速高压浪涌脉冲周期为 3 秒
•P32的亮点在于它能够提供高达 2500 焦耳的能量，从而能应对各种苛刻条件的定位工作
•P32配置的多维安全系统PROSAFE 3D确保仪器，操作员和被测电缆的*大安全性
•P32系统选配pinpointer Kamphone 和 Locator S 分别用于电缆故障*定位和电缆外护套故障安全

P32电力电缆故障定位系统特点：
•集成自动系统
•高达 2500 焦耳的多范围输出
•便携性能好
•10 到 15kV 和 20 到 35kV 电缆系统的故障*佳解决方案
•可实现从预定位，到*定位，到故障排除的全方位服务
•一个中央控制单元，用于所有测量模式和设置
•基于 App 风格的用户界面，便于操作
•旋转编码器操作*的参数设置
•PROSAFE 系统保护用户仪器及被测电缆的安全

P32电力电缆故障定位系统应用：
•地下中压和高压的综合网络故障定位

P32电力电缆故障定位系统标准配置：

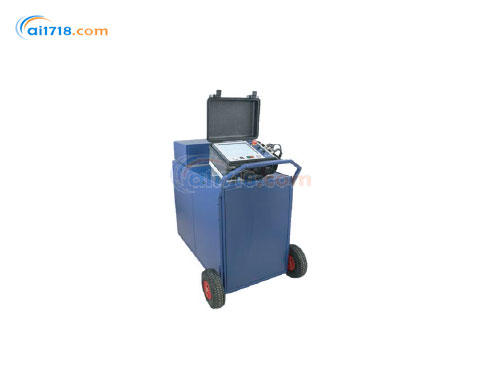

•P32（基本型）带手推车
•FU / EP传感器套件
•连接电缆（5m）
•说明书

选配件
•测试选件及40kV带漏电流记录
•可选配电缆故障*定位仪Kamphone和Locator S
•连接套件：25m或50m（高压 + 低压）

P32 亮点：

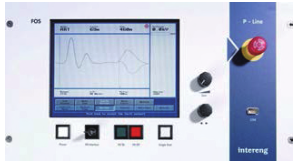

人性的用户界面
P32电力电缆故障定位系统

•所有测量模式和系统设置由一个控制单元控制。
•直观的APP风格的软件界面，将引导缺乏经验轻松上手的用户。
•操作简单，遵循故障定位的标准算法设置菜单。
•旋转编码器有助于设置*的测量值。
•清晰简洁的显示屏可显示出明显的故障信息，指示操作错误或内部设备故障。

PROSAFE 3D 安全系统
P32电力电缆故障定位系统

•先进的多层安全系统涵盖以下几个方面：
① PROSAFE 3D（标准）
② 1D集成紧急开关和安全锁
③ 2D保护放电技术
④ 3D故障地面状态监测（FU / EP）
⑤ PROSAFE 5D（可选）
⑥ 4D分离变压器
⑦ 5D额外的残余电压监视器

分析与测试工具
P32电力电缆故障定位系统

•电缆故障的故障发现将提高后续故障定位过程的效率。
•此外，它有助于避免使用不适合的定位技术导致的电缆应力。
•以下分析模式可选：
① 绝缘电阻测量（选择）
② HV测试与漏电流测量和记录
③ 外护套故障测试模式及电流记录

预定位工具
P32电力电缆故障定位系统

•集成的精密TDR可以通过采用感应式电弧反射技术（ARTi）预定位窄范围内的高阻故障。主要的优点是不损耗高压脉冲电压和能量转换，从而完全适用于电缆故障预定位。
•提供以下附加选项：
① 用于同步多相分析的TDR-3相模式
② 用于间歇故障扫描的TDR-IFS模式
③ 对于“潮湿”故障的高电流（1A）故障调节

*定位工具
P32电力电缆故障定位系统

•对于复杂的电缆故障，有效的故障预定位是必需的。
•之后，使用声音放电方法的*定位将是一个简单的过程。
•参数的简单设置和高达2500焦耳的高浪涌能量将使得我们可以快速找到电缆故障段。
•可选配电缆故障*定位仪Kamphone和Locator S

故障分析与测试
高压直流模式	0 to 32kV(prooftest)
外护套测试模式	0to10kV
故障定位
TDR范围	95公里
TDR脉冲/宽度	160V/50ns至10μs
TDR分辨率	0.2m
TDR阻抗匹配	25～1600Ω
预定位TDR-LV模式	1相高压电缆三相超低压电缆（选配）间歇性故障扫描（选配）
预定位TDR-HV模式	ARTi：32kV（电弧反射） SCC：32kV（浪涌电流）（选配）
故障环境	220mA 1A（选配）
故障指示
*大浪涌电压等级	8/16/32kV
*大浪涌能量	1000J（每级）
*大浪涌能量	*高2500J（每级）（选配）
浪涌脉冲循环范围	2500J@3s到10s;单发
外护套*定位（可选）	0～10kV;1：3,1：6,3：1,6：1
通用数据
安全	PROSAFE 3D或5D系统
尺寸	1150 x 516 x 1120毫米
IP评级	IP42
重量	196公斤
电源	230V，50Hz
工作温度	-10 °C 至 + 55 °C
