美国Megger PFL22M1500电缆故障定位系统由爱仪器仪表网代理,本产品可以迅速识别、预定位及找出各种电力电缆的各类型故障,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介

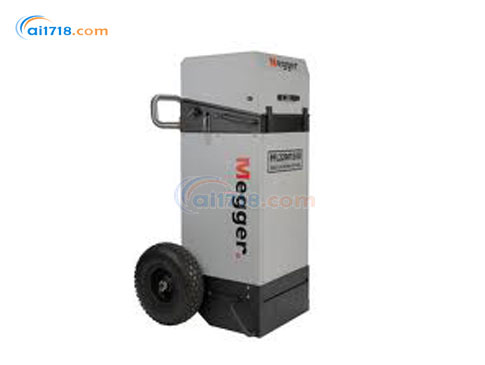

·PFL22M1500电缆故障定位系统提供了一个安全、高效和易于使用的解决方案,可以迅速识别、预定位及找出各种电力电缆的各类型故障
·PFL22M1500可提供的直流绝缘测试电压高达20 kV、8或16 kV电弧弧反射、电弧反射加強、差弧反射及脉冲电流和脉冲回波模式的故障预定位
·PFL22M1500结合了新的TDR(MTDR100)。 MTDR100有大型彩色显示屏,使用一个简易的转盘进行操作
·PFL22M1500提供各种新功能,为一系列的电缆故障测试提供了理想的解决方案
·PFL22M1500的内部开关也经过整体重新设计,依照人体工程学设计的新操作面板和创新的MTDR装置
产品特点
·便携、坚固耐用、被验证有效地CFL及HV测试模块
·0至20 kV直流测试
·0至8 kV及0至16 kV1500焦耳能量的浪涌
·符合人体工程学设计的控制面板
·大型10.4寸XGA集成的TDR
·可选的变频器
产品应用
·高压测试(耐压/绝缘测试)
用来证实绝缘的完整性、在电缆故障状态下,进行识别和确认。可变的电压输出,可以用于5-10KV的护套测试。
·故障预定位
在鉴别故障类型之后,故障位置*能用下面的方法进行预定位:
在TDR模式中,用低压脉冲法,弧反射法,脉冲电流法(ICE)等方法对故障进行预定位。MTDR100能自动选择量程,自动显示故障点距离和一些辅助功能帮助客户找到故障点。
在弧反射模式中,故障点临时建立了一个和地导通的桥,在这时,发出一个标准的低压脉冲进行测量,这时在屏幕上显示为一个短路故障。
多重弧反射模式,在燃弧期间,仪器提供高达1024条波形轨迹,使操作者找到*理想的燃弧轨迹。
在差分弧反射模式中,不需要理解和分析复杂的图形,这个模式会自动保存一条比较清晰的图形,只会显示故障点的位置。这种模式*适合定位复杂电缆系统中的高阻故障。
脉冲电流或 ICE模式,使用线性耦合器用暂态分析模式去预定位故障。
·故障处理
故障处理用来稳定不稳定的闪弧或高阻故障。
·耐压/烧穿
一个高电流加到有故障的被测电缆上,用来稳定故障状态。这样可以使能更快和更容易进行预定位和定位不稳定的故障。
·*定位故障
用声磁定位的方法,来*定位故障点。会使用一个8/16kV,1500J的脉冲发生器来冲击电缆和一个声磁接收器(Megger MPP2000)来进行定位。
测试 | |
输出: | 0 - 20千伏(对地负的) |
0 - 10千伏、115mA瞬时 | |
0 - 20千伏、58mA瞬时 | |
分辨率: | 5mA |
表头: | 模拟电流和电压表 |
低电压预定位(MTDR100): | |
范围: | :50米- 55公里 |
脉宽: | 50、100、200、500 ns、1、2、5、10µs和自动 |
脉冲幅度: | 25V 50Ω |
采样率: | 100Mhz |
Timbase Accuracy: | 200 ppm |
分辨率(Vp = 55%): | 0.82 m |
显示: | 26.4mm, XGA, 1024X768彩显 |
光标: | 双光标独立控制 |
增益: | 60分贝,步进5分贝 |
输入阻抗: | 50欧姆 |
输入: | 1 X TDR/ARC,1 X 电流脉冲 |
端口: | 1X打印机/USB存储装置 |
软件: | CASI(电缆分析软件) |
高压预定位: | |
ARC弧反射: | 0—8和0-16KV,1500焦耳 |
多重ARC弧反射: | 0—8和0-16KV,1500焦耳 |
1024—16轨迹取决于量程 | |
差分弧反射: | 0—8和0-16KV,1500焦耳 |
电流脉冲: | 0—8和0-16KV,1500焦耳 |
故障处理 | |
耐压/燃烧: | 0-20KV 58MA |
0-10KV 115MA | |
*故障定位: | |
电流脉冲: | 0-8和0-16KV,@1550焦耳 |
脉冲次序: | 可调的 5-30S;单发射 |
高压输出电缆: | |
高压电缆: | 15米长,单相柔韧的带屏蔽层的高压电缆 |
输入/电源: | 输入电缆 |
接地的: | 15M,8平方软的带爪钳 |
安全: | |
有高压指示器(灯) | 安全保险联锁回路 |
紧急停止 | 外接电源指示器(灯) |
提供: | |
2个电源范围: | 108-132V和208-265V交流47-63HZ |
变流器: | 11.5-14V直流(可选的) |
环境 | |
工作温度: | - 20°到+ 50:°C(- 4°到122°F) |
贮藏温度: | - 20°C到55°(- 4°,131°F) |
海拔: | 1600米(除在较高的海拔的电压) |
湿度: | 5 ~ 95% RH非凝结性 |
IP等级: | IP64(顶部盖子闭合后) |
重量: | 131KG |
尺寸: | 965Hx536Wx503Dmm |
-
1、技术沟通,初步判断问题
电话与客户进行初步沟通、了解并初步判断仪器
所出现的故障问题。 -
2、签订维修协议
由我公司向客户发送仪器维修协议,客户需如实
填写内容并回传以便我司对仪器做进一步判断。 -
3、客户邮寄仪器
客户可按照我司地址邮寄仪器,并将快递单拍、
照发送至您的专属客服进行备案。 -
4、详细诊断机器故障
我司收到邮寄仪器后会对邮寄的仪器进行拍照、
并开箱检验,对仪器做进一步故障判断。 -
5、支付维修费用
如客户仪器在保修期内,我司不收取任何维修费,
如客户仪器在保修期外,我司会适当收取维修费。 -
6、邮寄仪器给客户
我司将维修好的仪器按客户地址进行拍照并邮寄,自此
虽维修协议终止,但我司将提供终身免费答疑及技术指导。
