德国Intereng(鹰腾)P12i便携式故障定位系统由爱仪器仪表网代理，本产品是一套用于在复杂低压和中压(12kv)网络中对电缆故障进行故障排除，预定位和*定位的故障定位系统。。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

P12i便携式故障定位系统简介：

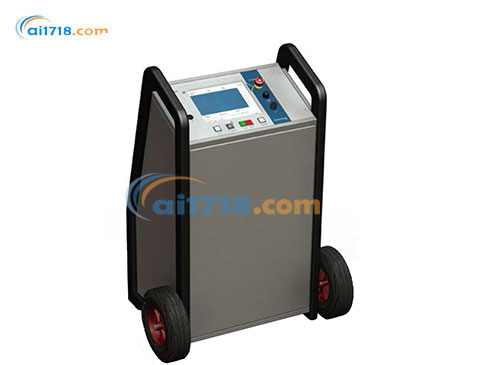

•P12i是一套用于在复杂低压和中压(12kv)网络中对电缆故障进行故障排除，预定位和*定位的故障定位系统。
•P12i系统检测并*定位任何可能的电缆故障，即使没有经验的用户通过菜单引导，也能轻松完成。
•P12i具有超大液晶显示屏，可同时显示测量曲线，设置及信息的参数代码。
•P12i系统集成了TDR功能，包括高电压ARTi模式，可以预定位和*定位低阻和高阻故障。由于其集成了各种功能，从而缩短了*定位的时间。
•P12i系统快速高压浪涌脉冲周期为3秒。
•P12i的亮点在于它能够提供高达2500焦耳的能量，从而能应对各种苛刻条件的定位工作。
•P12i配置的多维安全系统PROSAFE 3D确保仪器，操作员和被测电缆的*大安全性。
•P12i系统选配pinpointer Kamphone和Locator S分别用于电缆故障*定位和电缆外护套故障安全。

P12i便携式故障定位系统特点：
•集成自动系统
•高达 1000 焦耳的多范围输出
•便携性能好
•低压和 6到12kV电缆系统的故障的*佳解决方案
•可实现从预定位，到*定位，到故障排除的全方位服务
•一个中央控制单元，用于所有测量模式和设置
•基于App 风格的用户界面，便于操作
•旋转编码器操作*的参数设置
•PROSAFE 系统保护用户仪器及被测电缆的安全

P12i便携式故障定位系统应用领域：
•地下中压和低压的综合网络故障定位

P12i便携式故障定位系统标准配置：
•P12i（基本型）
•连接电缆（5m）
•FU/EP传感器套件
•说明书

选配件：
•带手推车的升级版
•连接套件：25m或50m（高压 + 低压）
•可选配电缆故障*定位仪Kamphone和Locator S

P12i亮点

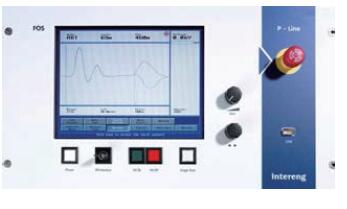

人性的用户界面
P12i亮点1

•所有测量模式和系统设置由一个控制单元控制。
•直观的APP风格的软件界面，将引导缺乏经验轻松上手的用户。
•操作简单，遵循故障定位的标准算法设置菜单。
•旋转编码器有助于设置*的测量值。
•清晰简洁的显示屏可显示出明显的故障信息，指示操作错误或内部设备故障。

PROSAFE3D安全系统
P12i亮点2

•先进的多层安全系统涵盖以下几个方面：
•PROSAFE 3D（标准）
1D集成紧急开关和安全锁
2D保护放电技术
3D故障地面状态监测（FU / EP ）
•PROSAFE 5D（可选）
4D分离变压器
5D额外的残余电压监视器

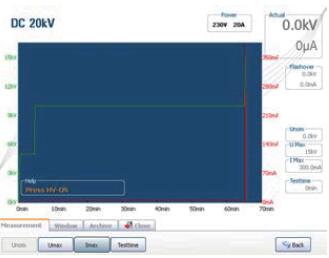

分析与测试工具
P12i亮点3

•电缆故障的故障发现将提高后续故障定位过程的效率。
•此外，它有助于避免使用不适合的定位技术导致的电缆应力。
•以下分析模式可选：
绝缘电阻测量（选择）
HV测试与漏电流测量和记录
外护套故障测试模式及电流记录

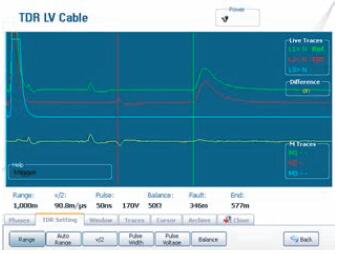

预定位工具
P12i亮点4

•集成的精密TDR可以通过采用感应式电弧反射技术（ARTi）预定位窄范围内的高阻故障。主要的优点是不损耗高压脉冲电压和能量转换，从而完全适用于电缆故障预定位。
•提供以下附加选项：
用于同步多相分析的TDR-3相模式
用于间歇故障扫描的TDR-IFS模式

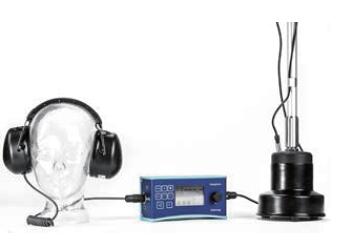

*定位工具
P12i亮点5

•对于复杂的电缆故障，有效的故障预定位是必需的。
•之后，使用声音放电方法的*定位将是一个简单的过程。
•参数的简单设置和高达2000焦耳的高浪涌能量将使得我们可以快速找到电缆故障段。
•可选配电缆故障*定位仪Kamphone和Locator S
•对于“潮湿”故障的高电流（1.5A）故障调节

故障分析与测试
红外模式（选配）	10kΩ to 200MΩ @ 5kV
高压直流模式	0 to 18kV
外护套测试模式	0 to 12kV
TDR范围	90公里
TDR脉冲/宽度TDR	160V / 50ns至10μs
分辨率	0.2m
TDR阻抗匹配	25～1600Ω
预定位TDR-LV模式	1相高压电缆
选配	三相超低压电缆
选配	间歇性故障扫描
预定位TDR-HV模式	ARTi：12kV（电弧反射）
选配	SCC：12kV（浪涌电流）
选配	DVC：18kV（衰减电压）
故障环境	500mA
选配	1.5A@12kV
故障指示
*大浪涌电压等级	3/6 /12kV
*大浪涌能量	1000J（每级）
选配	*高2000J（每级）
范围浪涌脉冲循环范围	2000J @ 3s到10s; 单发
外护套*定位（可选）	0～12kV; 1：3,1：6,3：1,6：1
通用数据
安全	PROSAFE 3D或5D系统
尺寸	430 x 516 x 875毫米
IP评级	IP54
重量	85公斤
电源	230V，50Hz
工作温度	-10°C至+ 55°C
