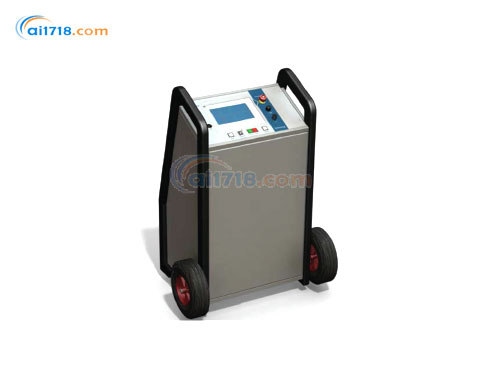

P12一体化电缆故障智能定位仪简介:
•P12是一套用于在复杂低压和中压 (12kv) 网络中对电缆故障进行故障排除,预定位和*定位的故障定位系统
•P12系统检测并*定位任何可能的电缆故障, 即使没有经验的用户通过菜单引导,也能轻松完成
•P12具有超大液晶显示屏,可同时显示测量曲线,设置及信息的参数代码
•P12系统集成了TDR功能,包括高电压 ARTi 模式,可以预定位和*定位低阻和高阻故障
•P12由于其集成了各种功能,从而缩短了*定位的时间
•P12系统快速高压浪涌脉冲周期为 3 秒
•P12的亮点在于它能够提供高达 2500 焦耳的能量,从而能应对各种苛刻条件的定位工作
•P12配置的多维安全系统 PROSAFE3D 确保仪器, 操作员和被测电缆的*大安全性
•P12系统选配 pinpointer Kamphone 和 Locator S 分别用于电缆故障*定位和电缆外护套故障安全
P12一体化电缆故障智能定位仪特点:
•集成自动系统
•高达 1000 焦耳的多范围输出
•便携性能好
•低压 和 6 到 12kV 电缆系统的故障的*佳解决方案
•可实现从预定位,到*定位,到故障排除的全方位服务
•一个中央控制单元,用于所有测量模式和设置
•基于 App 风格的用户界面,便于操作
•旋转编码器操作*的参数设置
•PROSAFE 系统保护用户仪器及被测电缆的安全
P12一体化电缆故障智能定位仪应用:
•地下中压和高压的综合网络故障定位
P12一体化电缆故障智能定位仪标准配置
•P12(基本型)
•FU / EP传感器套件
•连接电缆(5m)
•说明书
选配件
•带手推车的升级版
•可选配电缆故障*定位仪Kamphone和Locator S
•连接套件:25m或50m(高压 + 低压)
P12 亮点
人性的用户界面
•所有测量模式和系统设置由一个控制单元控制。
•直观的APP风格的软件界面,将引导缺乏经验的用户轻松上手。•操作简单,遵循故障定位的标准算法设置菜单。
•旋转编码器有助于设置*的测量值。
•清晰简洁的显示屏可显示出明显的故障信息,指示操作错误或内部设备故障。
PROSAFE 3D 安全系统
•先进的多层安全系统涵盖以下几个方面:
•PROSAFE 3D(标准)① 1D集成紧急开关和安全锁
② 2D保护放电技术
③ 3D故障地面状态监测(FU / EP)
•PROSAFE 5D(可选)
④ 4D分离变压器
⑤ 5D额外的残余电压监视器
分析与测试工具
•电缆故障的故障发现将提高后续故障定位过程的效率。
•此外,它有助于避免使用不适合的定位技术导致的电缆应力。•以下分析模式可选:
① 绝缘电阻测量(选择)
② HV测试与漏电流测量和记录
③ 外护套故障测试模式及电流记录
预定位工具
•集成的精密TDR可以通过采用感应式电弧反射技术(ARTi)预定位窄范围内的高阻故障。主要的优点是不损耗高压脉冲电压和能量转换,从而完全适用于电缆故障预定位。
•提供以下附加选项:① 用于同步多相分析的TDR-3相模式
② 用于间歇故障扫描的TDR-IFS模式
③ 对于“潮湿”故障的高电流(1A)故障调节
*定位工具
•对于复杂的电缆故障,有效的故障预定位是必需的。
•之后,使用声音放电方法的*定位将是一个简单的过程。•参数的简单设置和高达2500焦耳的高浪涌能量将使得我们可以快速找到电缆故障段。
•可选配电缆故障*定位仪Kamphone和Locator S
故障分析与测试 | |
红外模式 | 10k to 200M @5kV(选配) |
高压直流模式 | 0 to 18kV |
外护套测试模式 | 0 to 12kV |
TDR范围 | 90公里 |
TDR脉冲/宽度 | 160V/50ns至10μs |
TDR分辨率 | 0.2m |
TDR阻抗匹配 | 25~1600Ω |
预定位TDR-LV模式 |
1相高压电缆 三相超低压电缆(选配) 间歇性故障扫描(选配) |
预定位TDR-HV模式 |
ARTi:12kV(电弧反射) SCC:12kV(浪涌电流)(选配) DVC:18kV(衰减电压)(选配) |
故障环境 |
500mA 1.5A@12kV(选配) |
故障指示 | |
*大浪涌电压等级 | 3/6/12kV |
*大浪涌能量 |
1000J(每级) *高2000J(每级)(选配) |
浪涌脉冲循环范围 | 2000J@3s到10s;单发 |
外护套*定位(可选) | 0~12kV;1:3,1:6,3:1,6:1 |
通用数据 | |
安全 | PROSAFE3D或5D系统 |
尺寸 | 430x516x875毫米 |
IP评级 | IP54 |
重量 | 85公斤 |
电源 | 230V,50Hz |
工作温度 | -10°C至+55°C |
-
