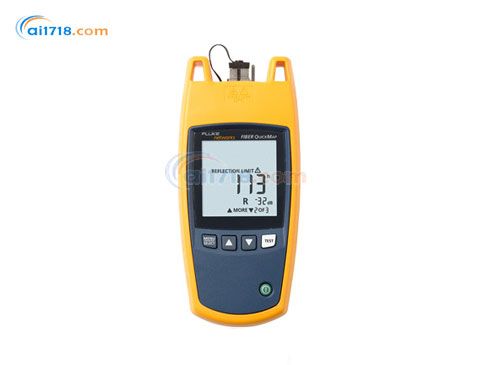

美国Fluke Fiber QuickMap™一键快速多模光缆故障定位仪由爱仪器仪表网代理，本产品是一种可迅速有效地找到多模光纤中的连接和断路问题的企业光纤故障诊断工具。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•Fluke Networks 的 Fiber QuickMap 即是一种可迅速有效地找到多模光纤中的连接和断路问题的企业光纤故障诊断工具
•Fiber QuickMap 由于能够即时提供诸如高损耗和高反射率事件等故障的距离，所以成为所有光缆技术人员必须配备的一种网络测试仪
•为支持 10、40，和 100 千兆流量，企业网中安装了越来越多的 OM3 和 OM4 多模光纤，光纤设施的可靠性也变得越来越重要
•因此，企业技术人员对整个光纤通道中的一个组件进行测量和故障诊断以避免网络故障（或迅速恢复）的基本能力*成为“光纤*佳实践”之一
•技术人员用反复试验的方法花费大量时间进行诊断，*终问题升级到由有 OTDR 经验的技术人员来解决的方法已经行不通
•每位技术人员都应“在其皮带上”悬挂能够在数秒内确定问题所在的网络测试仪工具

产品特点：
•一键测试 - 无需用户设置即可使用
•六秒测试时间，避免长达数小时的盲目故障诊断
•定位通道中的多个事件，全面掌握可能有问题的链路和连接
•定位高损失事件或断路，这些是多模光纤故障的*常见原因
•定位和测量高反射事件，这是导致网络性能降低和高误码率的原因
•各种工具包配置，包括其他诊断工具，如功率表、光源和光纤检测显微镜，方便实现“光纤*佳实践”，提高技术人员的故障诊断能力
•完善的数据中心布线网络测试仪

型号
带电池的工作温度	0ºC 至 50ºC
非操作温度	-20ºC 至 60ºC
工作相对温度（无冷凝）	95% (10ºC - 35ºC) 75% (35ºC - 40ºC) 不受控制 < 10ºC
振动	任意，5 Hz 至 500 Hz，MIL-PRF- 28800F 类 2
冲击	1m 跌落试验
海拔	3000m
EMC	EN 61326-1：2004
电池类型	2 AA 碱性电池（无电池充电器）
电池寿命	1500 测试（典型）
激光安全性	1 类 CDRH 符合 EN 60825-2
LCD 类型	背光黑白（段）
折射率范围	1.45 至 1.5（出厂默认是 1.496）
自动关闭	若没有按键，则 5 min 后会自动关闭。背照灯首先关闭。
出厂校准间隔	无
输出波长	850 nm ± 10 nm
激光类别	1 类 CDRH 符合 EN 60825-2
动态范围	>11 dB
*大距离	1500 m 或 4921 ft
显示*大事件数量	9
距离精度（0 m 至 1500 m 或 0 ft 至 4921 ft）	±（1 m + 0.1 % x 长）对于反射事件1 ±（3 m + 0.1 % x 长）对于非反射事件2
测试速度	一般 < 6 s
连接器	可拆卸/易清洁的 SC 适配器, UPC 打磨剂
测试光缆类型	50/125 µm 或 62.5/125 µm 多模
检测反射事件3	-35 dB 默认阈值（用户可选：-20 dB 至 -45 dB 5 dB 增量）
反射精度4	-4 dB
*大反射测量	-20 dB
检测损失事件5	0.70 dB 默认阈值（用户可配置从 0.5 dB 至 6.1 dB 0.2 dB 增量）
隔板质量	若无已连接的光纤或连接器太脏，则故障诊断器将显示 0 m 或 0 ft。
检测带电光缆	检测从 600 nm 至 1050 nm 的光信号，若有信号则显示“有效线路”。次检测后每隔 3 秒检查一次信号。+7 dB 大输入功率。
认证	符合相关欧盟指令符合相关澳大利亚标准通过加拿大标准协会 CSA 认证C22.2 No. 61010.1.04 符合 FCC 规定第 A 部分 A 类的规定

1.± 用户可配置的折射率 (IOR) 误差 ± 事件位置错误。反射事件的事件位置错误：±1 m 从 1 m 至 1.5 km
2.± 用户可配置的折射率 (IOR) 误差 ± 事件位置错误。非反射事件的事件位置错误：±2 m（对于长度 £15 m），其他 ±1 m
3.查找并给出反射率大于 -55 dB 的事件位置。隔板反射率 < 35 dB 时检测隔板连接器后 >1m 的事件。事件反射率 < 35 dB 时检测事件后 >3 m 的事件
4.反射散射系数 -63 dB @ 850 nm，使用校准的 -14 dB 参考
5.隔板反射率 <-35 dB 且之前的事件 <-35 dB 时，检测隔板连接器或任何之前事件之后 >10 m 的事件。事件之前*大的链路损失 <7 dB

型号/名称	说明
FQM-MAIN	Fiber QuickMap 企业光纤故障诊断工具和随身包
FQM-KIT	Fiber QuickMap 故障诊断套件：包括 Fiber QuickMap、SC/ SC 和 SC/LC（50 和 62.5 μm）混合测试参考线和随身包
FTS900	Fiber QuickMap 故障诊断套件：包括 Fiber QuickMap、SC/ LC（50 和 62.5 μm）混合测试参考线、VisiFault VFL 和随身包
FTS1000	Fiber QuickMap 故障诊断套件：包括 Fiber QuickMap、SC/SC 和 SC/LC（50 和 62.5μm）混合测试参考线、VisiFault VFL、SimpliFiber Pro 功率表和多模源和便携箱
FTS1100	Fiber QuickMap 故障诊断套件：包括 Fiber QuickMap、SC/SC 和 SC/LC（50 和 62.5μm）混合测试参考线、VisiFault VFL、SimpliFiber Pro 功率表和多模光源、FT500 FiberInspector Mini 视频显微镜和便携箱

零配件

型号/名称	说明
SFPOWERMETER	包括 SimpliFiber Pro 光功率计、SC 适配器
SFMULTIMODESOURCE	SimpliFiber Pro 多模 850/1300 光源
FT525	FiberInspector Mini 和清洁套件：包括 FiberInspector Mini；全套清洁工具（清洁管、十张清洁卡、溶剂笔、2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签）和便携箱
NFC-Kit-Case	光纤清洁套件和便携箱
NFC-Kit-Box	光纤清洁套件
NFK2-1SMPLX-SC	参考测试线，62.5/125 μm，SC/SC，1 m
NFK2-1SMPLX-LC	参考测试线，62.5/125 μm，SC/LC，1 m
NFK1-1SMPLX-ST	参考测试线，62.5/125 μm，SC/ST，1 m
NFK2-1SMPLX-SC	参考测试线，50/125 μm，SC/SC，1 m
NFK2-1SMPLX-LC	参考测试线，50/125 μm，SC/LC，1 m
NFK2-1SMPLX-ST	参考测试线，50/125 μm，SC/ST，1 m
NF-OPRT-SC	可互换的 SC Fiber QuickMap 替换端口
NFK1-LAUNCH	NFK1-LAUNCH，发射电缆套件，SC/SC，62.5UM
NFK1-LAUNCH-FC	NFK1-LAUNCH-FC，发射电缆套件，SC/FC，62.5UM
NFK1-LAUNCH-LC	NFK1-LAUNCH-LC，发射电缆套件，SC/LC，62.5UM
NFK1-LAUNCH-ST	NFK1-LAUNCH-ST，发射电缆套件，SC/ST，62.5UM
NFK2-LAUNCH	NFK2-LAUNCH，发射电缆套件，SC/SC，50UM
NFK2-LAUNCH-FC	NFK2-LAUNCH-FC，发射电缆套件，SC/FC，50UM
NFK2-LAUNCH-LC	NFK2-LAUNCH-LC，发射电缆套件，SC/LC，50UM
NFK2-LAUNCH-ST	NFK2-LAUNCH-ST，发射电缆套件，SC/ST，50UM
NFK2-LAUNCH-E2K	NFK2-LAUNCH-E2K，发射电缆套件，SC/E2K，50UM

支持

型号/名称	说明
GLD-FQM	Fiber QuickMap 套件的 1 年金牌支持范围：型号 - FQM-MAIN、FQM-KIT 或 FTS900
GLD-FQM-FTK	Fiber QuickMap 套件的 1 年金牌支持范围：型号 - FTS1000、FTS1100、FTS1100/E
