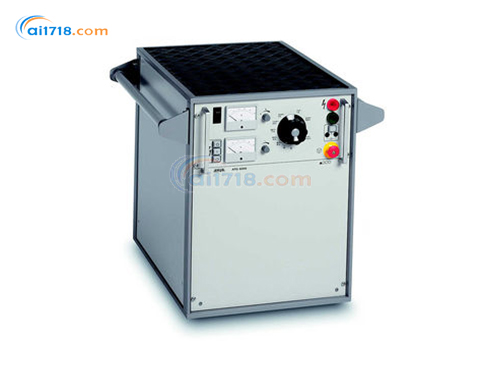

ATG 6000电缆故障定位仪简介:
•性能强大的烧穿仪ATG 6000用于在低压和中压电网中降低电缆故障的阻抗。
•ATG 6000具有短路保护功能的5.75 kVA漏磁变压器完全封装在 19" 外壳中,可提供高达15kV电压。
ATG 6000 是一款专为低、中压电网设计的便携式烧穿电源,用于将高阻、间歇性电缆故障转换为低阻故障,以便通过时域反射法(TDR)*定位。设备采用 5750 VA 漏磁变压器,支持 DC 15 kV 高压输出,具备 8 级电压调节和独立电流控制功能,全封装于 19 英寸外壳中,确保恶劣环境下的可靠性。
ATG 6000电缆故障定位仪特点:
•烧穿电压高达15 kV DC
•输入功率高达5.75 kVA
•优化分布的电压等级
•电子控制的电压和电流
高效故障转换
输出电压*高 DC 15 kV,支持 8 级负载切换,适应不同类型的高阻故障。
独立调节每级电压和电流,*大输出电流 AC 90 A,确保个性化烧穿方案。
安全与可靠性
超温自动关机并报*,内置 15 kΩ 放电电阻,符合 DIN EN 50191 安全标准。
配备高压启动连锁和外部紧急关闭接口,保障操作安全。
扩展性与灵活性
支持外接电阻计实时监测故障电阻,评估烧穿效果。
可作为单机使用或集成于 BAUR 电缆故障定位系统,满足多样化需求。
标准供货范围
ATG 6000 主机
4 m 固定高压连接电缆
5 m 电源电缆
4 m 接地电缆(带接地夹)
用户手册
产品规格
项目 | 规格 |
---|---|
电源输入 | 200–260 V,50/60 Hz |
可选电源 | 100–130 V,50/60 Hz(需搭配外部自耦变压器) |
*大功耗 | 5750 VA(处于短路状态时) |
直流输出电压 | *高可达 DC 15 kV,可在 8 个电压等级间切换,并且支持带负载切换 |
交流输出电流 |
- 60 V AC 时为有效值 - 230 V AC 时为有效值 - 500 V AC 时为有效值 - 1500 V AC 时为有效值 - 2600 V AC 时为有效值 |
直流输出电流 |
- DC 5000 V 时为 1.0 A - DC 8500 V 时为 0.65 A - DC 15000 V 时为 0.35 A |
负载电容 | *大为 14 μF |
内部放电电阻 | 15 kΩ |
工作温度 | -20°C 至 +55°C |
存储温度 | -30°C 至 +70°C |
尺寸(宽 × 高 × 深) | 519×656×400 mm |
重量 | 大约 92 kg |

-
