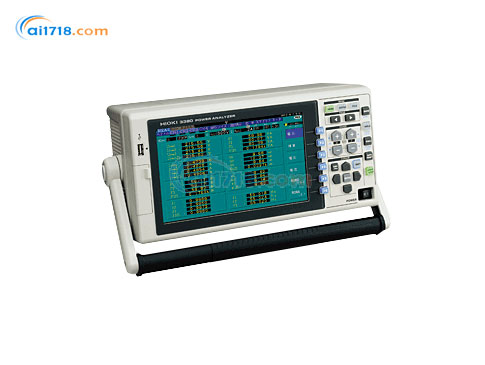

日本hioki3390-10功率分析仪由爱仪器仪表网代理,本产品是一款宽频带,多用途型号,高性能仪器。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
3390-10功率分析仪简介:
•是3390的高精度版本,实现*高±0.1%的高精度
•所有量程统一精度,即便改变量程也保证±0.1%
•完善马达分析功能(对应电相角测量,矢量控制)
•高速谐波分析功能(50 ms 数据更新率)
•变频器干扰分析(FFT功能)
•通过钳式传感器轻松测量变频器功率
•3390-10主机无法单独测量,需按照测量目的选购不同的电流传感器和电压线
测量项目:
•电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压率/电流纹波率 (Urf/Irf)
•干扰测量 (FFT 算法处理): 电压/电流的RMS频谱
•谐波测量( RMS值,含有率,相位角,总畸变率,不平衡的因素)
•附加功能(可选9791或9793安装在主机中) :扭矩,转速,频率,转差率,或发动机输出
测量线 | 单相2线,单相3线,三相3线,三相4线,电压4ch,电流4ch,通道间绝缘 |
测量项目 | 电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压率/电流纹波率 (Urf/Irf) |
干扰测量 (FFT 算法处理): 电压/电流的RMS频谱 | |
谐波测量( RMS值,含有率,相位角,总畸变率,不平衡的因素) | |
附加功能(可选9791或9793安装在主机中) :扭矩,转速,频率,转差率,或发动机输出 | |
谐波测量 | 输入: 4通道,同步频率范围: 0.5Hz到5kHz , |
谐波分析次数:*大100以内 | |
干扰测量 | 通道数: 1通道 (从CH1到CH4通道中选择1), |
*大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz | |
测量量程 | 电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277) | |
当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A | |
当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A | |
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A | |
取决于电压和电流组合的范围 | |
(功率范围: 6.0000W以2.2500MW ) | |
频率范围: 0.5Hz到5kHz | |
基本精度 | 电压: ±0.05% rdg. ±0.05% f.s. |
(45Hz~66Hz) | 电流: ±0.05% rdg. ±0.05% f.s. (和专用电流传感器组合精度) |
|
有功功率: ±0.05% rdg. ±0.05% f.s. (和专用电流传感器组合精度) |
|
※没有规定3390-10高精度型号和电流传感器高精度型号的分别的精度(高精度) |
同步频率范围 | 0.5Hz 到 5kHz |
频段 | DC, 0.5Hz 到 150kHz |
数据更新率 | 50ms ( 测量谐波,取决于同步频率小于45Hz时 ) |
显示刷新率 | 200ms (从内部数据更新率中独立,波形,FFT根据画面而定) |
数据保存时间间隔 | 关, 50m~500ms, 1~30s, 1~60分钟,15档切换 |
外部接口 | LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制 |
电源 | 100 到 240V AC, 50/60Hz, 140VA max. |
体积 重量 | 340mm 宽 × 170mm 高 × 157mm厚, 4.8kg |
附件 | 3390说明书× 1 ,3390-10说明书× 1,3390-10测量指南× 1 ,电源线× 1 , USB线× 1 , D - Sub用连接器× 1 ( 仅装备9792或9793时) ,彩色标签× 2 |
|
|
-
