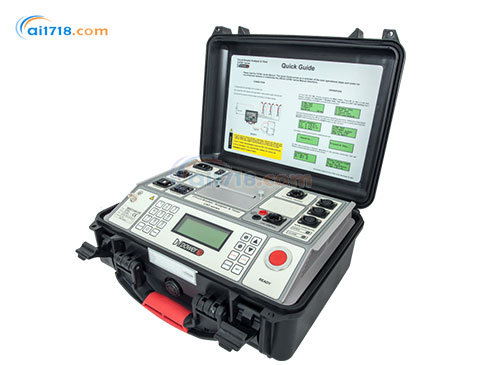

CAT I系列断路器分析仪和定时器简介：
•CAT I系列断路器分析仪和计时器是独立的或PC控制的用于断路器状态评估的数字仪器。定时通道记录灭弧，电阻和辅助触点的闭合和断开。
•CAT I系列记录了高压和中压断路器运动部件的跳闸和闭合线圈电流和位移。主触点通道还可以测量预插入电阻（如果存在于断路器中）的电阻值。
•测试结果可以下载到USB记忆棒或保存到内部存储器。
•CAT I系列内存可存储多达500个测试结果（数字和图形数据）。
•测试结果也可以以表格和图形形式打印在80毫米（3.15英寸）热敏打印机（可选附件）上。
•可以通过使用预定义的延迟时间或通过检测断路器的触点位置来启动多种操作，例如跳闸关闭和跳闸关闭跳闸。断路器操作可以根据测试条件以不同方式启动（例如从控制室，通过本地交换机或外部通过测试设备）。 多次测量触发可用于在各种测试条件下记录测量：
外部触发器
模拟通道
辅助通道
线圈控制通道
•辅助输入用于监视干湿辅助触点。 外部触发输入可以用作辅助辅助输入。 两个线圈控制模拟通道可同时测量和记录线圈电流（TRIP和CLOSE），*高可达35A AC / DC。
•另外两个模拟通道有四个可选电压范围（±0.5V，±2.5 V，±60 V和±300 V AC / DC）。 他们被用来监视：
断路器分站电池电压，用于“*分闸”监控测试的电流钳的连接，其他类型的可能相关的模拟信号。
•传感器通道用于测量断路器运动部件的位移，接触擦拭，超程，回弹，阻尼时间和平均速度。 模拟或数字传感器可以连接到这个通用通道。
CAT I系列断路器分析仪和定时器特点：
•简单易操作
•坚固的设计适合现场使用
•在高电压环境下*测量
•定时和运动测量
•电压和电流测量
•使用DV-Win软件详细分析测试结果
CAT I系列提供了不同操作模式的简单选择：
•分闸(O)
•合闸 (C)
•重合闸(O-0,3s-C)
•合分操作(CO)
•O-0,3s-CO
•分-合(O-C)
•合-分-合(C-O)
•分-合-分(O-C-O)
•分 (O)
CAT I系列断路器分析仪和定时器特征：

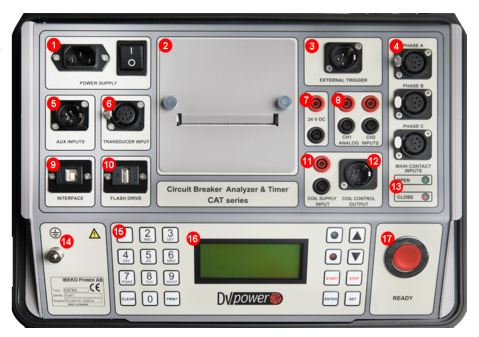

1.主电源输入：90 V – 264 V AC;50 Hz – 60。
2.热敏打印机（可选）：（内置 80 毫米宽）接触和行波形式的图形和数字打印输出。
3.外部触发输入：当检测到电压时，外部触发器用于启动断路器的定时。
4.主触点输入：用于主电路和预插入电阻触点的定时，以及用于预插入电阻的电阻测量。
5.辅助输入：用于干式或湿式辅助触点的定时测量。
6.运动传感器输入：用于测量断路器运动部件的位移。
7.24 V 直流输出：用于电流钳供电。
8.模拟通道输入：用于可能相关的模拟信号的电压测量。
9.PC 链接：USB 接口。
10.闪存驱动器：用于直接将测试结果下载到 USB记忆棒上。
11.线圈供电输入：线圈控制的电源电压输入。
12.线圈控制输出：用于操作断路器的分闸和合闸线圈。
13.断路器状态指示器指示：CLOSE 或 OPEN 断路器位置。
14.地（地）端子：用于接地设备。
15.字母数字键盘：用于输入断路器数据，测试数据和控制功能。
16.LCD 显示：由 4 行 20 个字符 ; 带背光的液晶显示器，可在明亮的阳光下看到。
17.准备*绪按钮：准备仪器开始测试。
CAT I系列断路器分析仪和定时器应用：
仪器应用列表包括：
•同时定时测量多达6个主触点（每相2个中断），包括预插入电阻（如果在断路器中）和3个辅助触点，
•预插入电阻（如果存在于断路器中）的电阻测量，
•评估断路器极之间的同步，
•线圈电流的测量，同时对于2个线圈，
•通过图形显示电压值来评估变电站电池的状态，
•测量断路器运动部件的位移，接触擦拭，超行程，回弹，阻尼时间和平均速度，
•“首开” 测试.
计时测量
•机械操作的定时测量是确定断路器真实情况的*重要的测试之一。定时测量测试满足IEC62271-100和IEEE C37.09定义的所有要求。在三相系统中，不仅单极触点必须同时工作，而且所有极点也必须同时工作。 所有联系人必须在一定的容忍限度内同步。
•断路器极间的同步不应超过额定频率周期的1/6（在50 Hz时为3,33 ms;在60 Hz时为2.78ms），在闭合期间不应超过额定频率周期的1/4（50Hz时为5.0ms，60Hz时为4.17ms）。在多个触点串联连接的情况下，单个阶段内的同时测量是重要的。
•串联断续器单元内触点间隔的*大时间差不得超过额定频率周期的1/8（50 Hz时2.50 ms，60 Hz时2.08 ms）。
•在串联的灭弧室单元内接触触点的瞬间之间的*大差值不得超过额定频率的一个周期的1/6（在50Hz下为3,33ms;在60Hz下为2.78ms）。辅助触点由操作机构机械驱动，用于控制和指示主触点状态。 在IEC®和IEEE®标准中描述的辅助触点时序测量没有一般要求。 无论如何，为了评估高压断路器的状况，检查其操作是重要的。
•类型“a”触点跟随断路器主触点位置，并且必须在主触点闭合/断开之前关闭/打开。 a型触点与脱扣线圈串联连接，当断路器断开时中断脱扣线圈电路。
•当操作机构释放其存储的能量以关闭/打开断路器时，“b”触点必须打开/闭合。 b型触点与闭合线圈串联，当断路器闭合时，中断闭合线圈电路。

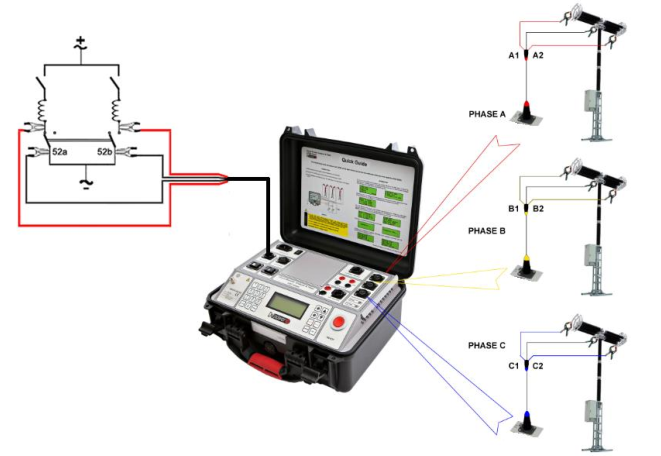

将主触点正时电缆和辅助正时电缆连接到测试对象。
运动测量
•高压断路器触点系统的运动测量对于评估测试对象的状态是至关重要的。 三个运动传感器通道可以从3个线性或旋转运动传感器获取数据。 每个通道可以配置为模拟或数字传感器。
•由于通用换能器通道设计，用户能够连接市场上可用的各种运动换能器。

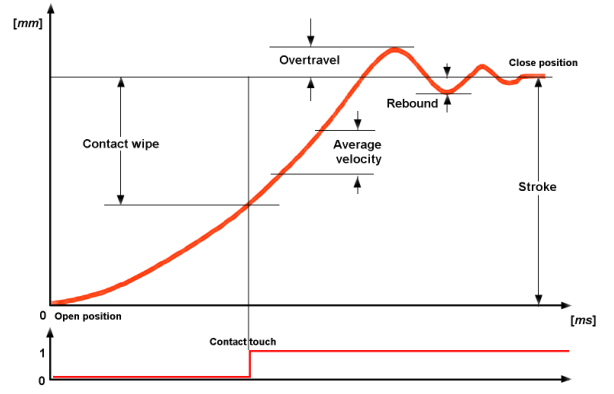

•作为测量的结果获得诸如行程，超行程，反弹，接触擦拭的性能值。 这些值可以与制造商的参考数据和以前的测量数据进行比较。 这提供了关于断路器可能磨损的指示。
•在运动曲线上的两点之间计算平均速度。 高点定义为从断路器闭合位置或触点分离点开始的长度或时间距离。 低点是根据高点确定的。 它可以是低于上面的点，也可以是上面的点。
•用户通常可以将传感器安装在断路器机械联动装置的可接触部件上。 除此之外，仪器常常记录旋转运动，即使已知主触点运动是线性的。 由此得出的运动结果并不代表主运动的主要接触点，而只是线性或非线性的解释主要接触运动部件的位移。 DV-Win软件提供传递函数功能，允许用户定义线性或非线性参数，以获得主要接触运动部件的实际位移值。
线圈电流测量
•IEC 62271-100标准规定，记录线圈电流波形是可取的，因为它提供了关于线圈状态的信息（例如柱塞摩擦增加，绝缘烧毁，绕组短路），释放闩锁 （例如增加的摩擦力）和操作机构（例如，如果根据辅助触点的打开时间可以看到降低的操作机构速度）。

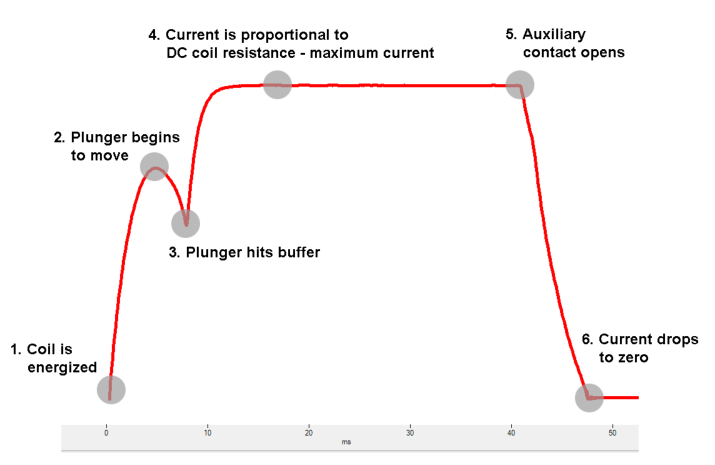

•当开启或关闭指令开始时，线圈通电（点1），电流上升，引起磁场对铁柱塞施加一个力。 当柱塞上的力超过保持力时，柱塞开始移动（点2）。 铁柱塞的运动在线圈中感应出电磁场，有效地减少了电流。
•柱塞和闩锁的组合质量继续以降低的速度继续移动，导致线圈电流进一步减小（点2-3），直到它撞击缓冲器使其停止（点3）。
•如果点2和点3的电流值高于规定值，点3的时间长于规定值，则可能表示柱塞和闩锁发生摩擦。当柱塞静止时，电流增加到饱和水平（与线圈电阻成正比的直流电流，点4）。 如果从点4到点5的电流值偏离特定值，则可能表示线圈绕组烧毁绝缘或短路部分。 同时，闩锁解锁操作机构，释放储存的能量以打开主断路器触点。 典型地，在短暂的延迟之后，辅助触点断开，使断开线圈与控制电压（点5）断开。 随着线圈断电，电流根据线圈电感快速下降到零（点6）。在点5和点6处指定的时间长度可能表明辅助接触故障或操作机构的驱动能量不足。
*分闸测试
•“*分闸测试”分析对于确定线圈操作机构的状况是重要的。 断路器的大部分使用寿命都是在没有任何操作的情况下进行。 一旦保护继电器检测到问题，空闲一年或更长时间的断路器必须尽可能快地运行。 但是，如果断路器长时间不工作，则跳闸释放机构的摩擦可能增加。 有关闩锁摩擦，跳闸电路触点，弹簧张力不足的信息可以从“*分闸测试”测试中记录的线圈电流波形中学习。

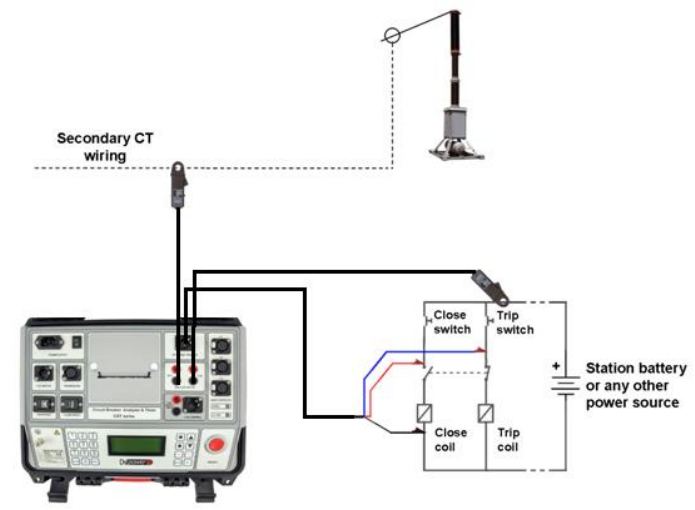

•由于断路器在使用中，因此不能使用通过断续器的定时电缆进行的脱机定时测量的传统方式。 不使用主触点正时电缆，而是使用三个电流探头。这些电流探头显示每相流过电流互感器二次侧的电流。 电流停止的瞬间显示断路器跳闸时间。
DV-Win

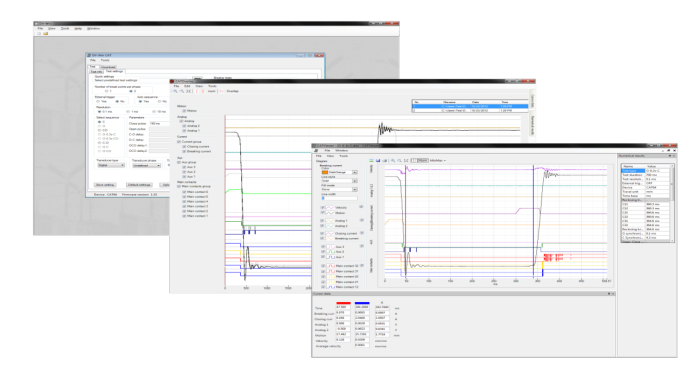

•DV-Win 软件提供对测试结果的采集和分析，以及从PC上控制所有CAT I系列功能。 各种测量和定时测试结果的图形表示使用光标和强大的缩放功能进行详细说明分析。
•测试数据的颜色，网格，尺寸和位置均由用户控制。 DV-Win支持自动单位转换（例如：循环到秒或毫米到英寸）。 测试记录可以以.dwc文件格式导出以供进一步分析。
•从PC完全控制CAT功能
•从仪器下载测试结果
•采集和分析测试结果
•测试结果可以查看，编辑，保存，打印和导出
•查看和叠加几个图，以便于测试结果比较
•使用两个光标选择测量点和间隔
•缩放和平移图形功能
•具体的测试序列设置
•定制的测试结果图的配置
•创建预定义的测试计划，以进行简单快速的现场测试
CAT I系列断路器分析仪和定时器技术参数：
主触点输入
•触点输入数量：
3 (3 x 1), 1 每相 (CAT03, CAT31, CAT34) 6 (3x 2), 2 每相 (CAT61, CAT64)
每个通道检测主电路和预插入电阻触点。
- 关闭≤ 10 Ω
- 电阻触点范围10 Ω to 5 kΩ
- 开启 ≥ 5 kΩ
开路电压 20 V DC
短路电流50 mA
•每个通道测量插入电阻的阻值。
辅助输入
•通道数量：3，电流隔离（外部触发输入可用作第三个辅助输入）
•用户可选：干或湿
- 接触感应（干）：
开路电压24 V DC
短路电流5 mA
- 电压感应（湿）：
工作电压300 V DC，250V AC低启动
模式±5V
高激活模式±10V
•过电流和过电压保护
时间测量
•时间测量分辨率：
0,1 ms for 2 s测试时间 (采样率10 kHz)
1 ms for 20 s测试时间 (采样率1 kHz)
10 ms for 200 s 测试时间 (采样率100 Hz)
时间准确度: 0,05% 读数
断路器操作
•关(C)
•开 (O)
•关-开(C-O)
•开-关 (O-C)
•开-关-开(O-C-O)
•*分闸测试
用户可以选择任何想要的测试顺序。
线圈驱动器
•通道数量：2（跳闸和闭合线圈）
•两个独立的输出线圈触发
•驱动器特性：*大300 V DC，*大35 A DC
•电子驱动器提供*的时序控制
•过流和过压保护
•线圈电源输入：*大300 V DC，*大35 A DC
电流测量
•跳闸和闭合线圈的电流测量，2个通道，霍尔效应传感器
•范围±35 A DC至5 kHz
•准确度±（0.5％rdg + 0,1％FS）
•图形显示：电流波形以0.1ms的分辨率显示
模拟输入
•2通道 - 线圈电流测量
•2个电压通道，每个通道有四个测量范围：
±0.5 V，±2.5 V，±60 V和±300 V AC / DC
模拟输入相对于所有其他电路是隔离的
DC 输出
•用于电流钳的24 V电压电源
内部存储器
•500个测试结果（数字和图形数据）
打印机（可选）
•热敏打印机
•图形和数字打印输出
•纸宽80毫米（3.15英寸）
•打印机工作温度：0ºC - +50ºC/ 32ºF - +122ºF
•打印机密度在此范围内保证在5ºC - + 40ºC/41ºF - +104ºF之间20 - 85％的相对湿度，无凝结
传感器输入
•数字传感器输入：1
•模拟传感器输入：1
时间测量触发
•外部触发：2个通道（触发输入电压：10V - 300 V AC / DC）
•线圈电流：阈值水平用户可选
•辅助输入（触点状态的变化）
尺寸及重量
•尺寸（宽x高x厚）：405毫米x 170毫米x 335毫米 （15.9英寸x 6.7英寸x 13.1英寸）
•重量: 5,5 - 7 kg / 11.4 - 15.4 lb
主电源
•根据IEC / EN60320-1连接; UL498，CSA22.2
•电源：90 V - 264 V AC
•频率: 50/60 Hz
•输入功率: 250 VA
•保险丝2 A / 250 V，快速熔断，非用户可更换
适用的标准
•安全：
低电压指令：指令2014/35 / EU（符合CE）
适用标准，对于I类仪器，污染等级2级，
安装类别II：IEC EN 61010-1
•电磁兼容：
指令2014/30 / EU（符合CE）适用
标准：EN 61326-1
•CAN / CSA-C22.2 No. 61010-1
环境条件
•操作温度:-10 ºC to + 55 ºC / 14 ºF to +131 ºF
•储存和运输:-40 ºC to + 70ºC / -40 ºF to +158 ºF
•湿度：5％ - 95％相对湿度，无冷凝
CAT I系列 - 型号
CAT03：触点输入数量：3（3 x 1），每相1个
CAT31：触点输入数量：3（3 x 1），每相1个
CAT34：触点输入数量：3（3 x 1），每相1个
CAT61：触点输入数量：6（3 x 2），每相2个
CAT64：触点输入数量：6（3 x 2），每相2个
包括配件
•DV-Win PC 软件，包括USB电缆
•电源电缆
•接地（PE）电缆
CAT I系列断路器分析仪和定时器简介：
•CAT I系列断路器分析仪和计时器是独立的或PC控制的用于断路器状态评估的数字仪器。定时通道记录灭弧，电阻和辅助触点的闭合和断开。
•CAT I系列记录了高压和中压断路器运动部件的跳闸和闭合线圈电流和位移。主触点通道还可以测量预插入电阻（如果存在于断路器中）的电阻值。
•测试结果可以下载到USB记忆棒或保存到内部存储器。
•CAT I系列内存可存储多达500个测试结果（数字和图形数据）。
•测试结果也可以以表格和图形形式打印在80毫米（3.15英寸）热敏打印机（可选附件）上。
•可以通过使用预定义的延迟时间或通过检测断路器的触点位置来启动多种操作，例如跳闸关闭和跳闸关闭跳闸。断路器操作可以根据测试条件以不同方式启动（例如从控制室，通过本地交换机或外部通过测试设备）。 多次测量触发可用于在各种测试条件下记录测量：
外部触发器
模拟通道
辅助通道
线圈控制通道
•辅助输入用于监视干湿辅助触点。 外部触发输入可以用作辅助辅助输入。 两个线圈控制模拟通道可同时测量和记录线圈电流（TRIP和CLOSE），*高可达35A AC / DC。
•另外两个模拟通道有四个可选电压范围（±0.5V，±2.5 V，±60 V和±300 V AC / DC）。 他们被用来监视：
断路器分站电池电压，用于“*分闸”监控测试的电流钳的连接，其他类型的可能相关的模拟信号。
•传感器通道用于测量断路器运动部件的位移，接触擦拭，超程，回弹，阻尼时间和平均速度。 模拟或数字传感器可以连接到这个通用通道。
CAT I系列断路器分析仪和定时器特点：
•简单易操作
•坚固的设计适合现场使用
•在高电压环境下*测量
•定时和运动测量
•电压和电流测量
•使用DV-Win软件详细分析测试结果
CAT I系列提供了不同操作模式的简单选择：
•分闸(O)
•合闸 (C)
•重合闸(O-0,3s-C)
•合分操作(CO)
•O-0,3s-CO
•分-合(O-C)
•合-分-合(C-O)
•分-合-分(O-C-O)
•分 (O)
CAT I系列断路器分析仪和定时器特征：
1.主电源输入：90 V – 264 V AC;50 Hz – 60。
2.热敏打印机（可选）：（内置 80 毫米宽）接触和行波形式的图形和数字打印输出。
3.外部触发输入：当检测到电压时，外部触发器用于启动断路器的定时。
4.主触点输入：用于主电路和预插入电阻触点的定时，以及用于预插入电阻的电阻测量。
5.辅助输入：用于干式或湿式辅助触点的定时测量。
6.运动传感器输入：用于测量断路器运动部件的位移。
7.24 V 直流输出：用于电流钳供电。
8.模拟通道输入：用于可能相关的模拟信号的电压测量。
9.PC 链接：USB 接口。
10.闪存驱动器：用于直接将测试结果下载到 USB记忆棒上。
11.线圈供电输入：线圈控制的电源电压输入。
12.线圈控制输出：用于操作断路器的分闸和合闸线圈。
13.断路器状态指示器指示：CLOSE 或 OPEN 断路器位置。
14.地（地）端子：用于接地设备。
15.字母数字键盘：用于输入断路器数据，测试数据和控制功能。
16.LCD 显示：由 4 行 20 个字符 ; 带背光的液晶显示器，可在明亮的阳光下看到。
17.准备*绪按钮：准备仪器开始测试。
CAT I系列断路器分析仪和定时器应用：
仪器应用列表包括：
•同时定时测量多达6个主触点（每相2个中断），包括预插入电阻（如果在断路器中）和3个辅助触点，
•预插入电阻（如果存在于断路器中）的电阻测量，
•评估断路器极之间的同步，
•线圈电流的测量，同时对于2个线圈，
•通过图形显示电压值来评估变电站电池的状态，
•测量断路器运动部件的位移，接触擦拭，超行程，回弹，阻尼时间和平均速度，
•“首开” 测试.
计时测量
•机械操作的定时测量是确定断路器真实情况的*重要的测试之一。定时测量测试满足IEC62271-100和IEEE C37.09定义的所有要求。在三相系统中，不仅单极触点必须同时工作，而且所有极点也必须同时工作。 所有联系人必须在一定的容忍限度内同步。
•断路器极间的同步不应超过额定频率周期的1/6（在50 Hz时为3,33 ms;在60 Hz时为2.78ms），在闭合期间不应超过额定频率周期的1/4（50Hz时为5.0ms，60Hz时为4.17ms）。在多个触点串联连接的情况下，单个阶段内的同时测量是重要的。
•串联断续器单元内触点间隔的*大时间差不得超过额定频率周期的1/8（50 Hz时2.50 ms，60 Hz时2.08 ms）。
•在串联的灭弧室单元内接触触点的瞬间之间的*大差值不得超过额定频率的一个周期的1/6（在50Hz下为3,33ms;在60Hz下为2.78ms）。辅助触点由操作机构机械驱动，用于控制和指示主触点状态。 在IEC®和IEEE®标准中描述的辅助触点时序测量没有一般要求。 无论如何，为了评估高压断路器的状况，检查其操作是重要的。
•类型“a”触点跟随断路器主触点位置，并且必须在主触点闭合/断开之前关闭/打开。 a型触点与脱扣线圈串联连接，当断路器断开时中断脱扣线圈电路。
•当操作机构释放其存储的能量以关闭/打开断路器时，“b”触点必须打开/闭合。 b型触点与闭合线圈串联，当断路器闭合时，中断闭合线圈电路。
将主触点正时电缆和辅助正时电缆连接到测试对象。
运动测量
•高压断路器触点系统的运动测量对于评估测试对象的状态是至关重要的。 三个运动传感器通道可以从3个线性或旋转运动传感器获取数据。 每个通道可以配置为模拟或数字传感器。
•由于通用换能器通道设计，用户能够连接市场上可用的各种运动换能器。
•作为测量的结果获得诸如行程，超行程，反弹，接触擦拭的性能值。 这些值可以与制造商的参考数据和以前的测量数据进行比较。 这提供了关于断路器可能磨损的指示。
•在运动曲线上的两点之间计算平均速度。 高点定义为从断路器闭合位置或触点分离点开始的长度或时间距离。 低点是根据高点确定的。 它可以是低于上面的点，也可以是上面的点。
•用户通常可以将传感器安装在断路器机械联动装置的可接触部件上。 除此之外，仪器常常记录旋转运动，即使已知主触点运动是线性的。 由此得出的运动结果并不代表主运动的主要接触点，而只是线性或非线性的解释主要接触运动部件的位移。 DV-Win软件提供传递函数功能，允许用户定义线性或非线性参数，以获得主要接触运动部件的实际位移值。
线圈电流测量
•IEC 62271-100标准规定，记录线圈电流波形是可取的，因为它提供了关于线圈状态的信息（例如柱塞摩擦增加，绝缘烧毁，绕组短路），释放闩锁 （例如增加的摩擦力）和操作机构（例如，如果根据辅助触点的打开时间可以看到降低的操作机构速度）。
•当开启或关闭指令开始时，线圈通电（点1），电流上升，引起磁场对铁柱塞施加一个力。 当柱塞上的力超过保持力时，柱塞开始移动（点2）。 铁柱塞的运动在线圈中感应出电磁场，有效地减少了电流。
•柱塞和闩锁的组合质量继续以降低的速度继续移动，导致线圈电流进一步减小（点2-3），直到它撞击缓冲器使其停止（点3）。
•如果点2和点3的电流值高于规定值，点3的时间长于规定值，则可能表示柱塞和闩锁发生摩擦。当柱塞静止时，电流增加到饱和水平（与线圈电阻成正比的直流电流，点4）。 如果从点4到点5的电流值偏离特定值，则可能表示线圈绕组烧毁绝缘或短路部分。 同时，闩锁解锁操作机构，释放储存的能量以打开主断路器触点。 典型地，在短暂的延迟之后，辅助触点断开，使断开线圈与控制电压（点5）断开。 随着线圈断电，电流根据线圈电感快速下降到零（点6）。在点5和点6处指定的时间长度可能表明辅助接触故障或操作机构的驱动能量不足。
*分闸测试
•“*分闸测试”分析对于确定线圈操作机构的状况是重要的。 断路器的大部分使用寿命都是在没有任何操作的情况下进行。 一旦保护继电器检测到问题，空闲一年或更长时间的断路器必须尽可能快地运行。 但是，如果断路器长时间不工作，则跳闸释放机构的摩擦可能增加。 有关闩锁摩擦，跳闸电路触点，弹簧张力不足的信息可以从“*分闸测试”测试中记录的线圈电流波形中学习。
•由于断路器在使用中，因此不能使用通过断续器的定时电缆进行的脱机定时测量的传统方式。 不使用主触点正时电缆，而是使用三个电流探头。这些电流探头显示每相流过电流互感器二次侧的电流。 电流停止的瞬间显示断路器跳闸时间。
DV-Win
•DV-Win 软件提供对测试结果的采集和分析，以及从PC上控制所有CAT I系列功能。 各种测量和定时测试结果的图形表示使用光标和强大的缩放功能进行详细说明分析。
•测试数据的颜色，网格，尺寸和位置均由用户控制。 DV-Win支持自动单位转换（例如：循环到秒或毫米到英寸）。 测试记录可以以.dwc文件格式导出以供进一步分析。
•从PC完全控制CAT功能
•从仪器下载测试结果
•采集和分析测试结果
•测试结果可以查看，编辑，保存，打印和导出
•查看和叠加几个图，以便于测试结果比较
•使用两个光标选择测量点和间隔
•缩放和平移图形功能
•具体的测试序列设置
•定制的测试结果图的配置
•创建预定义的测试计划，以进行简单快速的现场测试
CAT I系列断路器分析仪和定时器技术参数：
主触点输入
•触点输入数量：
3 (3 x 1), 1 每相 (CAT03, CAT31, CAT34) 6 (3x 2), 2 每相 (CAT61, CAT64)
每个通道检测主电路和预插入电阻触点。
- 关闭≤ 10 Ω
- 电阻触点范围10 Ω to 5 kΩ
- 开启 ≥ 5 kΩ
开路电压 20 V DC
短路电流50 mA
•每个通道测量插入电阻的阻值。
辅助输入
•通道数量：3，电流隔离（外部触发输入可用作第三个辅助输入）
•用户可选：干或湿
- 接触感应（干）：
开路电压24 V DC
短路电流5 mA
- 电压感应（湿）：
工作电压300 V DC，250V AC低启动
模式±5V
高激活模式±10V
•过电流和过电压保护
时间测量
•时间测量分辨率：
0,1 ms for 2 s测试时间 (采样率10 kHz)
1 ms for 20 s测试时间 (采样率1 kHz)
10 ms for 200 s 测试时间 (采样率100 Hz)
时间准确度: 0,05% 读数
断路器操作
•关(C)
•开 (O)
•关-开(C-O)
•开-关 (O-C)
•开-关-开(O-C-O)
•*分闸测试
用户可以选择任何想要的测试顺序。
线圈驱动器
•通道数量：2（跳闸和闭合线圈）
•两个独立的输出线圈触发
•驱动器特性：*大300 V DC，*大35 A DC
•电子驱动器提供*的时序控制
•过流和过压保护
•线圈电源输入：*大300 V DC，*大35 A DC
电流测量
•跳闸和闭合线圈的电流测量，2个通道，霍尔效应传感器
•范围±35 A DC至5 kHz
•准确度±（0.5％rdg + 0,1％FS）
•图形显示：电流波形以0.1ms的分辨率显示
模拟输入
•2通道 - 线圈电流测量
•2个电压通道，每个通道有四个测量范围：
±0.5 V，±2.5 V，±60 V和±300 V AC / DC
模拟输入相对于所有其他电路是隔离的
DC 输出
•用于电流钳的24 V电压电源
内部存储器
•500个测试结果（数字和图形数据）
打印机（可选）
•热敏打印机
•图形和数字打印输出
•纸宽80毫米（3.15英寸）
•打印机工作温度：0ºC - +50ºC/ 32ºF - +122ºF
•打印机密度在此范围内保证在5ºC - + 40ºC/41ºF - +104ºF之间20 - 85％的相对湿度，无凝结
传感器输入
•数字传感器输入：1
•模拟传感器输入：1
时间测量触发
•外部触发：2个通道（触发输入电压：10V - 300 V AC / DC）
•线圈电流：阈值水平用户可选
•辅助输入（触点状态的变化）
尺寸及重量
•尺寸（宽x高x厚）：405毫米x 170毫米x 335毫米 （15.9英寸x 6.7英寸x 13.1英寸）
•重量: 5,5 - 7 kg / 11.4 - 15.4 lb
主电源
•根据IEC / EN60320-1连接; UL498，CSA22.2
•电源：90 V - 264 V AC
•频率: 50/60 Hz
•输入功率: 250 VA
•保险丝2 A / 250 V，快速熔断，非用户可更换
适用的标准
•安全：
低电压指令：指令2014/35 / EU（符合CE）
适用标准，对于I类仪器，污染等级2级，
安装类别II：IEC EN 61010-1
•电磁兼容：
指令2014/30 / EU（符合CE）适用
标准：EN 61326-1
•CAN / CSA-C22.2 No. 61010-1
环境条件
•操作温度:-10 ºC to + 55 ºC / 14 ºF to +131 ºF
•储存和运输:-40 ºC to + 70ºC / -40 ºF to +158 ºF
•湿度：5％ - 95％相对湿度，无冷凝
CAT I系列 - 型号
CAT03：触点输入数量：3（3 x 1），每相1个
CAT31：触点输入数量：3（3 x 1），每相1个
CAT34：触点输入数量：3（3 x 1），每相1个
CAT61：触点输入数量：6（3 x 2），每相2个
CAT64：触点输入数量：6（3 x 2），每相2个
包括配件
•DV-Win PC 软件，包括USB电缆
•电源电缆
•接地（PE）电缆
| 订单信息 | |
| 仪器 | 文章编号 |
| 断路器分析仪和定时器 CAT03 | CAT0300-N-00 |
| 断路器分析仪和定时器 CAT31 | CAT3100-N-00 |
| 断路器分析仪和定时器 CAT34 | CAT3400-N-00 |
| 断路器分析仪和定时器 CAT61 | CAT6100-N-00 |
| 断路器分析仪和定时器 CAT64 | CAT6400-N-00 |
| 推荐配件 | 文章编号 |
| 主接触电缆5米（16.4英尺）与SCT夹子 ( for CAT03, CAT31, CAT34 ) | CM-05-34MXST |
| 主接触电缆5米（16.4英尺）与SCT夹子( for CAT61, CAT64 ) | CM-05-65MXST |
| 主触点电缆延长线5米（16.4英尺） ( for CAT61, CAT64) | E3-05-65MXFX |
| 线圈控制电缆5米（16.4英尺）与香蕉插头 ( for CAT31, CAT34, CAT61, CAT64 ) | CO-05-00C5B1 |
| 线圈供应电缆组件2 x 5 m 2,5 mm2（16.4 ft，13 AWG）和香蕉插头( for CAT31, CAT34, CAT61, CAT64 ) | C2-05-02BPBP |
| 辅助触点电缆5米（16.4英尺），带香蕉插头 ( for CAT31,CAT34, CAT61, CAT64 ) | CA-05-00C4B1 |
| 外部触发电缆5米（16.4英尺），带香蕉插头 | CE-05-00C4B1 |
| 模拟通道电缆套件，4 x 5米（16.4英尺），带香蕉插头 ( for CAT34, CAT64 ) | C4-05-02BPBP |
| 电缆袋 ( for CAT03, CAT31, CAT61 ) | CABLE-BAG-00 |
| 电缆袋 (x2) ( for CAT34, CAT64 ) | CABLE-BAG-00 |
| 运输箱 ( for CAT31, CAT34, CAT61, CAT64 ) | HARD-CASE-SC |
| 可选配件 | 文章编号 |
| 带有SCT夹具的主触电缆3米（9.8英尺） ( for CAT03, CAT31, CAT34 ) | CM-03-34MXST |
| 带有SCT夹具的主触电缆3米（9.8英尺） ( for CAT61, CAT64 ) | CM-03-65MXST |
| 带鳄鱼夹（A1）的主触电缆3米（9.8英尺） ( for CAT03, CAT31, CAT34 ) | CM-03-34MXA1 |
| 带鳄鱼夹（A1）的主触电缆3米（9.8英尺） ( for CAT61, CAT64 ) | CM-03-65MXA1 |
| 带鳄鱼夹（A2）的主触电缆3米（9.8英尺） ( for CAT03, CAT31, CAT34 ) | CM-03-34MXA2 |
| 带鳄鱼夹（A2）的主触电缆3米（9.8英尺） ( for CAT61, CAT64 ) | CM-03-65MXA2 |
| 带鳄鱼夹（A1）的主接触电缆5 m（16.4 ft） ( for CAT03, CAT31, CAT34 ) | CM-05-34MXA1 |
| 带鳄鱼夹（A1）的主接触电缆5 m（16.4 ft） ( for CAT61, CAT64 ) | CM-05-65MXA1 |
| 主接触电缆5米（16.4英尺），带鳄鱼夹（A2） ( for CAT03, CAT31, CAT34 ) | CM-05-34MXA2 |
| 主接触电缆5米（16.4英尺），带鳄鱼夹（A2） ( for CAT61, CAT64 ) | CM-05-65MXA2 |
| 主触点电缆延长线7米 (23 ft) | E3-07-65MXFX |
| 主接触电缆延长10米 (32.8 ft) | E3-10-65MXFX |
| 主接触电缆延长12 米 (39.4 ft) | E3-12-65MXFX |
| 主接触电缆延长15 米(49.2 ft) | E3-15-65MXFX |
| 主接触电缆延长线17米 (55.8 ft) | E3-17-65MXFX |
| 线圈控制电缆10米（32.8英尺），香蕉插头 ( for CAT31, CAT34, CAT61, CAT64 ) | CO-10-00C5B1 |
| 线圈控制电缆15米（49.2英尺）与香蕉插头 ( for CAT31, CAT34, CAT61, CAT64 ) | CO-10-00C5B1 |
| 线圈电源线组2 x 10米（32.8英尺）2.5平方毫米（13 AWG）香蕉插头 ( for CAT31,CAT34, CAT61, CAT64 ) | C2-10-02BPBP |
| 模拟通道电缆套件4 x 5米，带鳄鱼夹（A1） ( for CAT34, CAT64 ) | S4-05-02BPA1 |
| 模拟通道电缆套件4 x 5米鳄鱼夹（A2） ( for CAT34, CAT64 ) | S4-05-02BPA2 |
| 辅助触点电缆10米（32.8英尺），带香蕉插头 ( for CAT31, CAT34, CAT61, CAT64 ) | CA-10-00C4B1 |
| 带有香蕉插头的10米（32.8英尺）外部触发电缆 | CE-10-00C4B1 |
| 电流钳30/300 A，带内置电池供电，延长5米 ( for CAT34, CAT64 ) | CACL-0300-08 |
| 数字旋转传感器5米（16.4英尺），附件 ( for CAT34, CAT64 ) | DRT-SET-0005 |
| 带附件的数字式旋转传感器10米（32.8英尺） ( for CAT34, CAT64 ) | DRT-SET-0010 |
| 线性模拟传感器150 mm（5,9 in），连接电缆为5 m（16.4 ft） ( for CAT34, CAT64 ) | LAT-150-C305 |
| 线性模拟传感器225 mm（8,9 in），带5 m（16.4 ft）连接电缆 ( for CAT34, CAT64 ) | LAT-225-C305 |
| 线性模拟传感器300 mm（11.8 in），连接电缆为5 m（16.4 ft） ( for CAT34, CAT64 ) | LAT-300-C305 |
| 线性模拟传感器500 mm（19.7 in），连接电缆为5 m（16.4 ft） ( for CAT34, CAT64 ) | LAT-500-C305 |
| 电流钳30/300 A，带有内部电池供电和扩展5 m（16.4 ft） ( for CAT34, CAT64 ) | CACL-0300-08 |
| 热敏打印机80毫米（3.15英寸）（内置） | PRINT-080-00 |
| 热卷纸80毫米（3.15英寸） | PRINT-080-RC |
| 电缆塑料外壳 - 小尺寸 | CABLE-CAS-01 |
| 电缆塑料外壳 - 中等尺寸 | CABLE-CAS-02 |
| 电缆塑料外壳 - 大尺寸 | CABLE-CAS-03 |
| 有轮子的缆绳塑料盒 - 中等大小 | CABLE-CAS-W2 |
| 带轮子的电缆塑料外壳 - 大尺寸 | CABLE-CAS-W3 |
| 通用传感器安装套件 ( for CAT34, CAT64 ) | UTM-KIT-0000 |
| 通用传感器安装套件 - 扩展版本 ( for CAT34, CAT64 ) | UTM-KIT-0001 |
| 线性到旋转转换器 ( for CAT34, CAT64 ) | LTR-CON-0000 |
| Doble传感器适配器 ( for CAT34, CAT64 ) | DTA-BOX-C002 |
| 带夹钳的测试探头（黑色） | TESTPR-GJ-B0 |
| 带夹钳的测试探头（红色） | TESTPR-GJ-R0 |
| 带分裂测试夹的测试探针（黑色） | TESTPR-SC-B0 |
| 带分裂测试夹的测试探头（红色） | TESTPR-SC-R0 |
| 海豚夹（黑色） | DOLPIN-CL-B0 |
| 海豚夹（红） | DOLPIN-CL-R0 |
我们是这样为您服务的
-
1、技术沟通，初步判断问题
电话与客户进行初步沟通、了解并初步判断仪器
所出现的故障问题。 -
2、签订维修协议
由我公司向客户发送仪器维修协议，客户需如实
填写内容并回传以便我司对仪器做进一步判断。 -
3、客户邮寄仪器
客户可按照我司地址邮寄仪器，并将快递单拍、
照发送至您的专属客服进行备案。 -
4、详细诊断机器故障
我司收到邮寄仪器后会对邮寄的仪器进行拍照、
并开箱检验，对仪器做进一步故障判断。 -
5、支付维修费用
如客户仪器在保修期内，我司不收取任何维修费，
如客户仪器在保修期外，我司会适当收取维修费。 -
6、邮寄仪器给客户
我司将维修好的仪器按客户地址进行拍照并邮寄，自此
虽维修协议终止，但我司将提供终身免费答疑及技术指导。
专业从事仪器仪表检修9年，部分可提供服务的产品型号如下：
AT2140/AT2140A个人剂量计
POLIMASTER PM1621A个人剂量计辐射检测报警仪
AT1103M X射线辐射剂量率仪
AT1117M多功能便携式核辐射检测仪-授权代理
AT1123环境辐射检测仪脉冲辐射x,γ剂量测量仪-授权代理
AT1121防护级辐射剂量测量仪-授权代理
Polimaster PM1621个人辐射剂量报警仪
AT3509放射个人辐射剂量监测报警仪
AT2503个人核辐射剂量检测报警仪
COMO170便携式表面沾污仪
DEMRON辐射屏蔽防护服
MVCT继电器和CT/VT测试仪
MTO330直流电阻测试仪
DLRO600数字式微欧表
AT1320γ活度计-测水/食品/土壤等
OTS60PB/OTS80PB便携式绝缘油测试仪
FREJA300继电保护测试系统
PM1621M X,γ射线辐射个人剂量计检测仪-可寻找放射源
AT3509C个人辐射剂量计
S1-1068绝缘电阻测试仪-MEGGER S1-568独家代理
S1-1568绝缘电阻测试仪s1-568独代现货
ATKN中子辐射剂量率检测仪
AT6101C背包可移动式区域辐射检测系统-带核素识别
AT6103车载式区域辐射扫描测量系统
AT6101DR多功能地面放射性核素污染检测仪能谱仪
AT1120便携式高灵敏度多功能环境级γ辐射剂量率仪
AT6104DM水下能谱仪（核素识别仪）
OTS100AF实验室绝缘油耐压测试仪
OTS80AF实验室绝缘油耐压测试仪
Ariadna CI中压及低压电缆识别仪
FREJA 306继电器测试系统
MRCT继电器和电流互感器测试仪
SMRT410继电保护测试系统
SMRT33继保测试系统
OTS60SX/2半自动油测试仪
OTS60SX半自动油测试仪
MFT1700/1710/1720/1730系列多功能测试仪
MFT1800/1815/1825/1835/1845多功能测试仪
AT1320M伽马活度计
TORKEL900/910系列蓄电池放电试验系统
PM1703GNA-II中子个人辐射探测器
AT6104DM1水下能谱仪(核素识别仪)-500米测深
NuVISION便携式实时能谱分析伽马相机
PM1703GNA中子个人剂量检测仪
PM1621MA宽量程核辐射个人剂量检测仪-可寻找放射源
AT2533宽量程水下核辐射剂量测量仪
ICMmonitor 局放检测仪
HA3200-W水下X、γ辐射检测仪
FPCAE-GAMON-Diver水下核辐射探测系统
URSIS水下γ能谱测量系统
ReM-10水下γ能谱测量系统
PM1603A可穿戴腕式手表式伽马辐射个人剂量报警计
PM1603B腕表式电子个人伽马辐射剂量报警仪-可防水
RADCAM® Epsilon抗辐射耐辐照持续性核辐射环境监控摄相机
MWA300三相变比和直阻分析仪
CDAX605 高精度电容和损耗因数测试仪
TORKEL930蓄电池放电试验系统
SVERKER780继电保护测试仪总代
DLRO10HDX 双电源10欧姆表 微欧表
DLRO2X 2A低电阻欧姆表
DLRO2手持式 2A低电阻测试仪欧姆表微欧计
BVM、BVM300和VM600蓄电池电压监测器
TXL830/TXL850/TXL870 TORKEL 蓄电池测试额外负载设备
EGIL200/211/213/223/241/EGIL243断路器分析仪
CSU600A和CSU600AT电流供应设备大电流测试仪
K-JY04-C绝缘电阻测试仪
K-XDY36 电源电池
K-ZDY35 直流电源
K-JY04-C绝缘电阻测试仪
K-DZC033 单相变压器直流电阻测试仪
KGT R-9高能量电缆故障定位仪
K-NZ07Y 蓄电池电阻测试仪
KD-F31 大电流发生器
KJ-417 继电保护测试仪
KJ-C15 交流采样测试仪
CR-9 冷镜式露点仪
T-9 手持式回路电阻测试仪
K-152 绝缘电阻表
ALMAR实时剂量测量计
ALMAR+主动个人剂量计
ALMAR++主动个人混合辐射检测剂量计
FPS防火服避火服隔热服消防服
MEGGER TORKEL910蓄电池放电试验系统
MGFL100 电池接地故障定位仪
BITE5 蓄电池电池检测仪
SVERKER650 单相继电保护测试仪系统
OTS80PB便携式绝缘油测试仪
Test Universe 执行高级二次测试的 PC 软件套件
TransView 录波信号的显示与分析软件
UHF 800 便携式超高频局部放电测量与分析系统
VBX1适用于网络安全和测试应用的可视化平台
SVERKER750/650继电保护测试仪
UR-15 电缆宽频阻抗谱缺陷定位仪
HVDC 高压直流试验系统
MTO106直流电阻测试仪
BDKN-06 检测器及整套慢化球
MJ159/MJ160/MJ359/MJ459/MJ559绝缘电阻测试仪
PARADIMO 100 GIS和GIL高频局部放电在线监测系统
UMR-230 手持式大电流微欧计
