德国SCHLEICH MTC3全自动绕线测试仪，本产品整合了多种测试方法，可检测绕组的各类故障，确保产品质量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

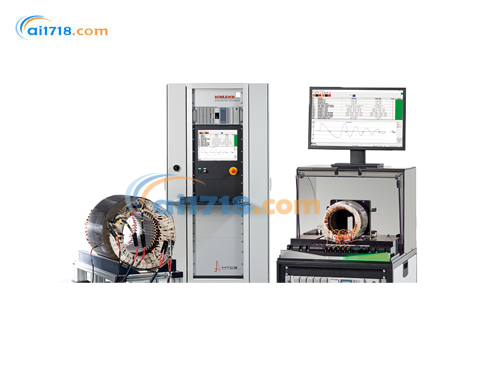

MTC3 是一款全自动高端绕组测试系统，主要用于各类绕组在研发、生产和测试实验室中的检测。它能根据不同需求灵活配置，可对功率范围从 0.1W 到 500MW 的线圈、定子、电机、发电机和变压器进行全面测试。该设备整合了多种测试方法，可检测绕组的各类故障，确保产品质量。其测试过程高度自动化，能有效减少人工干预，提高测试效率和准确性。

MTC3全自动绕线测试仪产品特点
功能丰富多样：具备浪涌测试、局部放电测试、高压测试（AC 和 DC）、绝缘电阻测试、电阻测试、旋转磁场测试、电感测试等多种功能，可全面检测绕组的各项性能指标。浪涌测试采用专利评估方法，能*检测微小故障；局部放电测试可依据相关标准自动分析，检测绕组绝缘缺陷；高压测试能检验电气绝缘能力和电压耐受性能；电阻测试采用四线法，测量精度高且具备温度补偿功能。
高度自动化：支持手动、半自动和全自动测试模式，可适应不同生产场景。全自动模式下，设备能自动完成测试流程并评估结果，减少人工操作误差。测试过程中，结果实时显示并评估，测试计划可根据需求编辑，且具备用户管理功能，确保操作的规范性和数据的安全性。
灵活配置：采用模块化设计，可根据实际需求选择不同数量的测试引线（3 - 60 根）和温度传感器，还能灵活选择测试方法。提供多种测试站配置，如单站和双站，不同配置可搭配相应的测试盖和接触单元，满足多样化的测试需求。
数据管理高效：测试结果可生成多种格式的报告，如 PDF、CSV，支持多种语言，方便数据记录和分享。测试数据可存储在本地或网络数据库，便于进行统计分析和数据共享。设备还具备追溯功能，可记录生产过程信息，有助于产品质量追踪和管理。
可靠安全：设备设计遵循严格的安全标准，配备多种安全保护装置，如紧急停止按钮、安全输入电路、*示灯输出等，保障操作人员的安全。其硬件和软件经过精心设计和制造，采用高质量组件，确保设备运行稳定可靠。
网络适应性强：可与 ERP、MES、CAQ 等系统进行双向数据通信，实现生产订单导入、测试计划自动生成、测试结果自动上传等功能，便于工厂生产管理和质量控制。支持网络存储测试计划和结果，具备自动本地存储和数据交换功能，即使在网络故障时也能保证测试工作的连续性。

设备设计
硬件配置：集成 19 英寸工业 PC，运行 Windows® 系统，具备强大数据处理和存储能力。拥有多个 USB 接口、RS232 和 LAN/Ethernet 自动化接口、数字 I/O 接口等，还可选配多种自动化接口，方便与外部设备连接和数据传输。
模块化设计：可根据需求配置不同数量的测试引线和温度传感器，测试引线数量灵活，从 3 到 60 不等，能满足各类测试场景。提供多种测试站配置，如单站、双站，不同配置适用于不同生产需求，且测试站可搭配不同的测试盖和接触单元。

测试流程与结果管理
测试流程：支持手动、半自动和全自动测试模式。手动测试站由操作员放置被测设备（DUT）并启动测试；半自动测试站结合手动操作与自动控制；全自动测试站可集成到生产线中，实现无人工干预的自动测试。
结果管理：测试结果可生成定制化报告，支持多种语言，能即时打印、生成 PDF 或 CSV 文件。测试数据可存储在本地或网络数据库（如 SQL、ACCESS），方便进行统计分析和数据共享。具备追溯功能，可记录生产过程信息，便于产品质量追踪和管理。

配件
测试夹具：提供不同规格的开尔文夹，用于高精度电阻测试，适配不同尺寸需求。
连接配件：多种连接电缆和接触模块，方便连接绕组和温度传感器，确保可靠接触。
测试辅助设备：脚踏开关用于启动测试；测试盖提供安全防护，有多种型号可选；旋转磁场探头用于旋转磁场测试；还提供多种特殊接触配件，满足不同测试需求。

MTC3全自动绕线测试仪产品规格

项目	详情
测试方法 - 浪涌测试	测试电压：*大 6、12 或 15kV（取决于所选设备）浪涌电容：100nF（可选 200nF）脉冲上升时间：100 - 500ns（依 IEEE Std 522 - 2004 和 DIN EN 60034 - 18 - 41 标准，可按需更快）评估方法：除专利相关性方法外，还有公差带、误差面积、峰峰值等 6 种偏差显示：以百分比显示比较方式：相间比较或与参考定子比较对称性评估：支持三相间对称性评估测试方法及连接切换：自动切换不同电压型号参数： - 6kV：1.8J 能量，800A 电流，100nF 电容 - 12kV：7.2J 能量，1000A 电流，100nF 电容 - 15kV：11.25J 能量，1000A 电流，100nF 电容
测试方法 - 局部放电（浪涌测试时）	测试电压：大 6、12 或 15kV（取决于大浪涌电压） PD 探测器：高频天线或耦合模块（可选）频率范围：GHz 范围起始 / 熄灭电压：自动依标准评估脉冲上升时间：100 - 500ns（依 IEEE Std 522 - 2004 和 DIN EN 60034 - 18 - 41 标准，可按需更快）测试方法及连接切换：自动切换
测试方法 - 高压交流	测试电压：大 6kV AC 电流：大 500mA 测量范围：0.1 - 500mA 功率：短路时＞500VA（依 VDE 规定）快速关断：可调节 *小电流监测：有，用于连接检查测试时间：0.1 - 999s 测试方法及连接切换：自动切换
测试方法 - 局部放电（高压交流时）	测试电压：*大 6kV AC PD 探测器：电容耦合输出起始 / 熄灭电压：是，全自动测量评估单位：mV 或可选 pC 测试方法及连接切换：自动切换
测试方法 - 高压直流	测试电压：大 6、12 或 15kV DC（取决于大浪涌电压）电流：*大 3mA（带安全电流限制）测试时间：0.1 - 999s 测试方法及连接切换：自动切换
测试方法 - 电阻	测量范围：＜1mΩ 至 100KΩ，高精度测量方法：四线法偏差评估：是，评估三相电阻间偏差温度传感器测试：支持测试方法及连接切换：自动切换温度补偿：支持
测试方法 - 绝缘电阻	测试电压：大 6、12 或 15kV DC（取决于大浪涌电压）电流：大 3mA（带安全电流限制）测量范围：1MΩ 至 100GΩ 分辨率：0.001µA 快速关断：可调节小电流监测：有，用于连接检查残余纹波：＜0.01% 测试时间：0.1 - 999s 测试方法及连接切换：自动切换温度补偿：支持
连接	- *多可有 60 根测试引线，用于连接绕组和温度传感器 - 测试引线通过继电器矩阵切换连接不同测试点 - 连接方案多样，如 12、23 等多种组合
硬件配置	- 集成 19” 工业 PC，运行 Windows® 系统 - 配备多个 USB 接口、RS232 和 LAN/Ethernet 自动化接口、数字 I/O 接口 - 可选自动化接口：ActiveX、EtherCat、ProfiBus、ProfiNet 等
安全特性	- 启动输入设计合理 - 具备符合 EN 50191 标准的双回路安全输入 - 集成紧急停止按钮，并可外接紧急停止装置 - 有*示灯和结果灯输出接口 - 可输出测试通过或失败结果 - 具备运行时间和开关周期计数器，并带有维护指示 - 提供状态输出接口
