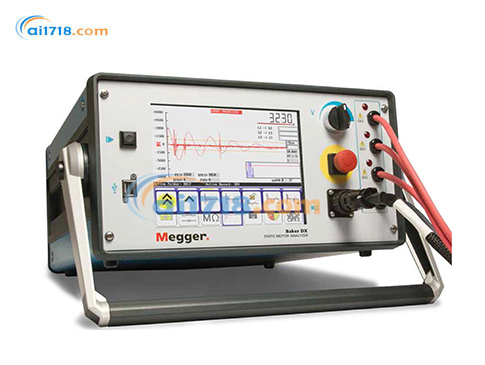

美国MEGGER Baker DX系列静态电机分析仪由爱仪器仪表网代理,本产品能够对电机的完整的绝缘系统进行综合的测试和分析。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
Baker DX系列静态电机分析仪简介:
•电机会出现故障,这只是早晚的问题。工业电机的接近半数的故障都是来自于电机内部绝缘下降引起的短路造成的。为了让电机的上线时间和使用寿命更大化,必须对电机绕组的绝缘和対地绝缘进行定期测试。
•Baker DX静态电机分析仪能够对电机的完整的绝缘系统进行综合的测试和分析。
•Baker DX的便携性、强大的功能和定制化是电机贸易商、工业工厂现场服务和电机制造商感兴趣的,在*的电机测试设备市场上,Baker DX系列提供了有价值的性能。这些非常易于使用的仪器提供了*的测试能力。
Baker DX系列静态电机分析仪特点:
尽早的和可靠地发现问题
•Baker DX系列分析仪能够探测工业电机的每一种普遍问题。在自由绕线式电机和成型线圈电机中,BakerDX能够甄别不正确的匝数、线径或者漆包线材料。它也能检测开路的、颠倒的或者不平衡的线圈。
极有价值的多功能性
•Baker DX系列仪器提供了丰富的配置选项,而且这些配置能够根据客户的实际需求来订购。这些配置选项包含绕组绝缘测试、对地绝缘测试、低压绕组电阻和电感测试、更大测试电压和电机引出线根数。另外还有包括极化指数测试、匝间浪涌测试、低阻抗线圈测试和结合高压增压箱-PPX一起使用的众多选项。
易用性
•Baker DX具有坚固的触摸屏式用户界面,这使得测试变得非常容易。很轻的重量、便携性的设计使得在任何场所的使用都变得非常容易。仪器上有USB接口,连上打印机后*可以打印仪器中生成的测试报告。
Baker DX系列的物理规格
•内存条: 2 GB
•内部存储器:16 GB SD卡
•打印机界面: USB/CL 3型的打印机
•外部接口: RLC测试线、脚踏开关、远程E-stop和safety灯、电源增压箱接口、接地点
•用户界面: 8英寸彩色VGA触摸屏
Baker DX系列前端盒中有什么?
•电源线
•带有Surveyor DX台式电脑版软件的U盘
•用户手册(在U盘里面)
•测试线
Baker DX系列静态电机分析仪可选附件
•Surveyor DX报告生成器附件(用于客户个人电脑)
•Baker PPX 30, 30A和40电源增压箱
•Baker ZTX低阻抗测试附件
•ATF5000片间电枢测试夹具
•脚踏开关和定制加长测试线
•USB兼容性打印机
•耐用的织物仪器背包
•安全灯
Baker DX系列测试的完整的工具包
Baker DX能够发现工业电机绝缘或者电气系统中的所有的普遍性问题。行业*的和符合标准的测试范围包含:
•绕组电阻
•电感
•电容
•阻抗
•相位角和品质因数
•绝缘电阻
•介电吸收比(DA)
•极化指数(PI)
•步进电压绝缘测试
•直流对地耐压测试
•匝间浪涌测试
•PD (局放测试)
•转子偏心测试 (RIC)
Baker DX系列静态电机分析仪特点:
•4 - 40 kV为更大输出电压范围,这些测试范围能够对电机或者线圈(从分马力电机到兆级功率发电机)做全面的测试
•用同一台仪器对电机电路或者绝缘系统做高压或者低压测试
•直观的和图形化的用户界面,以及大尺寸和可戴手套操作的触摸屏
•USB接口被用于连接打印机和U盘,使用户可以打印测试报告和进行数据传输
•线圈模式使得用户可以快速的测试很多线圈并且存储所有的数据
Baker DX系列仪器的综合电机分析

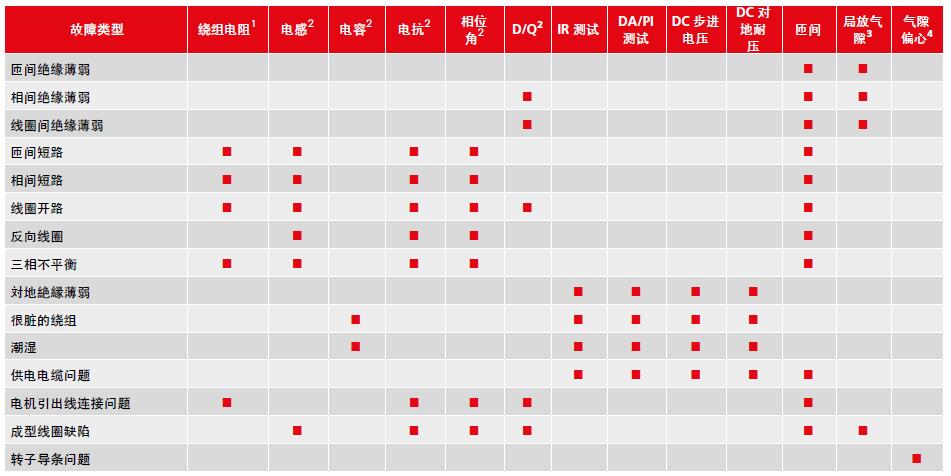

Baker DX分析仪提供了综合性的测试,这些测试能够发现几乎所有的电机问题。下表揭示了不同的测试所对应的电机问题。有些测试项目需要额外的附件和DX测试仪一起使用。
Baker Surveyor DX软件
•电机维护人员、电机维修和服务公司以及电机制造商都需要向他们的客户保证他们销售的或者服务过的电机将运行的非常理想。他们需要非常可靠的电机测试和分析设备,设备要能够确定电机的内部绕组绕线是否正确或者绝缘薄弱是否存在,这两种不良将导致故障过早发生。
•电机测试是对静态电机(电机离线或未上电电机)所做的,这种电机通常要求使用便携式静态电机测试设备,比如BAKER DX静态电机分析仪。用户可以通过仪器的前面板上的大触摸屏来查看测试结果或者他们能够通过仪器的USB接口连接的打印机来打印测试报告打印以及通过USB接口输出测试结果到U盘。
•Surveyor DX软件使得BAKER DX的操作人员能使用个人电脑来存储测试数据、产生和浏览包含BAKER DX测试的所有频谱的报告,而且能够与其它使用这种测试仪的电机维护人员们分享和比较分析结果。
•电机人员使用Surveyor DX能够使*保证提升到新层次。软件能够存储和显示完整电枢的所有匝间浪涌波形,或者存储和显示交流电机的单个成型线圈或者绕线线圈,而且提供的广泛的详细资料能够使完全的测试给定电机。Surveyor DX软件使得分析数百个线圈或者电枢的片间测试结果变得非常容易,这提高了操作人员关于他们的电机重绕制工作的信心。用户能够分析趋势来判断电机是否处于故障威胁之下。
从分析仪到桌面软件
Surveyor DX是这样一种软件,它使得用户可以用Windows操作系统的台式机或者笔记本电脑来在办公室或者电机现场非常容易的生成、浏览、打印和存档BAKER DX电机测试结果。
测试结果包含从下列测试中得出的数据分析:
•低压测试RLC(电阻、电感、电容)
•相位角, 阻抗和品质因数
•直流高压测试(绝缘电阻, 极化指数, 吸收比, 直流对地耐压和步进电压测试)
•电机的匝间测试以及电枢的线圈测试
Surveyor DX如何工作
Surveyor DX能够将BAKER DX测试数据存储到U盘上,也能够将它们存储到数据库中。来自于多个BAKER DX测试仪的数据能够被存储到一个数据库中。用户们可以从任何BAKER DX仪器中浏览、分享、组织和存档任何测试数据、结果或者分析结果。
快速浏览测试结果
Surveyor DX为选定的测试结果提供打印结果的典型视图。对于直流高压测试和匝间波形图,测试仪软件包含了缩放功能和光标X,Y坐标读数功能(在直流高压测试图上)。
Baker DX系列静态电机分析仪简介:
•电机会出现故障,这只是早晚的问题。工业电机的接近半数的故障都是来自于电机内部绝缘下降引起的短路造成的。为了让电机的上线时间和使用寿命更大化,必须对电机绕组的绝缘和対地绝缘进行定期测试。
•Baker DX静态电机分析仪能够对电机的完整的绝缘系统进行综合的测试和分析。
•Baker DX的便携性、强大的功能和定制化是电机贸易商、工业工厂现场服务和电机制造商感兴趣的,在*的电机测试设备市场上,Baker DX系列提供了有价值的性能。这些非常易于使用的仪器提供了*的测试能力。
Baker DX系列静态电机分析仪特点:
尽早的和可靠地发现问题
•Baker DX系列分析仪能够探测工业电机的每一种普遍问题。在自由绕线式电机和成型线圈电机中,BakerDX能够甄别不正确的匝数、线径或者漆包线材料。它也能检测开路的、颠倒的或者不平衡的线圈。
极有价值的多功能性
•Baker DX系列仪器提供了丰富的配置选项,而且这些配置能够根据客户的实际需求来订购。这些配置选项包含绕组绝缘测试、对地绝缘测试、低压绕组电阻和电感测试、更大测试电压和电机引出线根数。另外还有包括极化指数测试、匝间浪涌测试、低阻抗线圈测试和结合高压增压箱-PPX一起使用的众多选项。
易用性
•Baker DX具有坚固的触摸屏式用户界面,这使得测试变得非常容易。很轻的重量、便携性的设计使得在任何场所的使用都变得非常容易。仪器上有USB接口,连上打印机后*可以打印仪器中生成的测试报告。
Baker DX系列的物理规格
•内存条: 2 GB
•内部存储器:16 GB SD卡
•打印机界面: USB/CL 3型的打印机
•外部接口: RLC测试线、脚踏开关、远程E-stop和safety灯、电源增压箱接口、接地点
•用户界面: 8英寸彩色VGA触摸屏
Baker DX系列前端盒中有什么?
•电源线
•带有Surveyor DX台式电脑版软件的U盘
•用户手册(在U盘里面)
•测试线
Baker DX系列静态电机分析仪可选附件
•Surveyor DX报告生成器附件(用于客户个人电脑)
•Baker PPX 30, 30A和40电源增压箱
•Baker ZTX低阻抗测试附件
•ATF5000片间电枢测试夹具
•脚踏开关和定制加长测试线
•USB兼容性打印机
•耐用的织物仪器背包
•安全灯
Baker DX系列测试的完整的工具包
Baker DX能够发现工业电机绝缘或者电气系统中的所有的普遍性问题。行业*的和符合标准的测试范围包含:
•绕组电阻
•电感
•电容
•阻抗
•相位角和品质因数
•绝缘电阻
•介电吸收比(DA)
•极化指数(PI)
•步进电压绝缘测试
•直流对地耐压测试
•匝间浪涌测试
•PD (局放测试)
•转子偏心测试 (RIC)
Baker DX系列静态电机分析仪特点:
•4 - 40 kV为更大输出电压范围,这些测试范围能够对电机或者线圈(从分马力电机到兆级功率发电机)做全面的测试
•用同一台仪器对电机电路或者绝缘系统做高压或者低压测试
•直观的和图形化的用户界面,以及大尺寸和可戴手套操作的触摸屏
•USB接口被用于连接打印机和U盘,使用户可以打印测试报告和进行数据传输
•线圈模式使得用户可以快速的测试很多线圈并且存储所有的数据
Baker DX系列仪器的综合电机分析
Baker DX分析仪提供了综合性的测试,这些测试能够发现几乎所有的电机问题。下表揭示了不同的测试所对应的电机问题。有些测试项目需要额外的附件和DX测试仪一起使用。
Baker Surveyor DX软件
•电机维护人员、电机维修和服务公司以及电机制造商都需要向他们的客户保证他们销售的或者服务过的电机将运行的非常理想。他们需要非常可靠的电机测试和分析设备,设备要能够确定电机的内部绕组绕线是否正确或者绝缘薄弱是否存在,这两种不良将导致故障过早发生。
•电机测试是对静态电机(电机离线或未上电电机)所做的,这种电机通常要求使用便携式静态电机测试设备,比如BAKER DX静态电机分析仪。用户可以通过仪器的前面板上的大触摸屏来查看测试结果或者他们能够通过仪器的USB接口连接的打印机来打印测试报告打印以及通过USB接口输出测试结果到U盘。
•Surveyor DX软件使得BAKER DX的操作人员能使用个人电脑来存储测试数据、产生和浏览包含BAKER DX测试的所有频谱的报告,而且能够与其它使用这种测试仪的电机维护人员们分享和比较分析结果。
•电机人员使用Surveyor DX能够使*保证提升到新层次。软件能够存储和显示完整电枢的所有匝间浪涌波形,或者存储和显示交流电机的单个成型线圈或者绕线线圈,而且提供的广泛的详细资料能够使完全的测试给定电机。Surveyor DX软件使得分析数百个线圈或者电枢的片间测试结果变得非常容易,这提高了操作人员关于他们的电机重绕制工作的信心。用户能够分析趋势来判断电机是否处于故障威胁之下。
从分析仪到桌面软件
Surveyor DX是这样一种软件,它使得用户可以用Windows操作系统的台式机或者笔记本电脑来在办公室或者电机现场非常容易的生成、浏览、打印和存档BAKER DX电机测试结果。
测试结果包含从下列测试中得出的数据分析:
•低压测试RLC(电阻、电感、电容)
•相位角, 阻抗和品质因数
•直流高压测试(绝缘电阻, 极化指数, 吸收比, 直流对地耐压和步进电压测试)
•电机的匝间测试以及电枢的线圈测试
Surveyor DX如何工作
Surveyor DX能够将BAKER DX测试数据存储到U盘上,也能够将它们存储到数据库中。来自于多个BAKER DX测试仪的数据能够被存储到一个数据库中。用户们可以从任何BAKER DX仪器中浏览、分享、组织和存档任何测试数据、结果或者分析结果。
快速浏览测试结果
Surveyor DX为选定的测试结果提供打印结果的典型视图。对于直流高压测试和匝间波形图,测试仪软件包含了缩放功能和光标X,Y坐标读数功能(在直流高压测试图上)。
测试项目 | 4 和 6 kV机型 | 6kV高输出功率机型 | 12 kV机型 | 12 kV高输出功率机型 | 15 kV机型 |
直流测试 | |||||
电压精度 | 3% | 3% | 3% | 3% | 3% |
极大电阻值1 | > 25 / 50 GΩ | > 50 GΩ | > 75 GΩ | > 75 GΩ | > 100 GΩ |
电流精度 | 5% | 5% | 5% | 5% | 5% |
极小电阻值 | 1 MΩ | 1 MΩ | 5 MΩ | 5 MΩ | 5 MΩ |
极大输出电流 | 5 mA | 5 mA | 5 mA | 10 mA | 8.3 mA |
过流跳闸值 | 1.2 mA | 1.2 mA | 1.2 mA | 1.2 mA | 1.2 mA |
匝间浪涌测试 | |||||
电容大小 | 40 nF | 100 nF | 40 nF | 100 nF | 100 nF |
匝间浪涌能量 | 0.32 J / 0.72 J | 1.8 J | 2.88 J | 7.2 J | 11.25 J |
短路电流 | 280 A / 340 A | 450 A | 600 A | 800 A | 700 A / 2000 A |
65 µH 负载电压 | 4 kV / 6 kV | 6 kV | 12 kV | 12 kV | 15 kV / 1.5 kV |
匝间浪涌电压精度2 | 12% | 12% | 12% | 12% | 12% |
1) 测试电流必须大于100 nA,测试电压必须小于仪器极大输出电压的百分之七十五。 2) 匝间浪涌测试电压精度符合和基于Z540标准,四倍测量不确定度 (按照3%进行校准)。 |
测试项目(所有型号) | |||
匝间浪涌局放 (选项) | |||
起点值和终值电压 (PDIV, PDEV) | 测量根据IEC 61934标准 | ||
重复起点值和终值电压 (RIPDV, REPDV) | 测量根据IEC 61934标准 | ||
可编程的局放阈值范围 | 1.0 mV – 999 mV | ||
局放时间分辨率 (每像素) | 10 nS – 50 µs | ||
电阻测试 | 电感测试 | ||
极大源电压 | 3.9 V | 极大源电压 | 3.9 V |
极大源电流 | 600 mA | 极大源电流 | 600 mA |
100 - 10 000 Ω | 精度3% | 源频率 | 40 - 4 000 Hz |
0.2 - 100 Ω | 精度2 % | 在120 Hz时1 000 - 5 000 mH | 精度15% |
0.002 - 0.2 Ω | 4% ± 1 mΩ | 在120 Hz时100 - 1 000 mH | 精度8% |
在1 kHz时0.05 - 100 mH | 精度5% | ||
电容测试 | 阻抗测试 | ||
极大源电压 | 3.9 V | 极大源电压 | 3.9 V |
极大源电流 | 600 mA | 极大源电流 | 600 mA |
源频率 | 4 000 Hz | 源频率 | 50 - 4 000 Hz |
在4 000 Hz时0.04 - 2.6 µF | 精度3% | 在60 Hz时0.15 - 10 000 Ω | 精度3% |
在4 000 Hz时2.6 - 26 µF | 精度5% | 在60 Hz时0.01 - 0.15 Ω | 精度3% |
在60 Hz时相位精度 | < 2 度 | ||
物理规格 | 4/6/12 kV, 6/12 kV HO 型号 | DX-15 型号 | DX-15A 型号 |
尺寸 |
42 cm x 20 cm x 45 cm (16.5 in x 8 in x 17.7 in) |
47 cm x 20 cm x 56 cm (18.5 in x 8 in x 22 in) |
47 cm x 20 cm x 56 cm (18.5 in x 8 in x 22 in) |
重量 | 15.4 kg (34 lbs) | 22.7 kg (50 lbs) | 25 kg (55 lbs) |
符合IEEE 43, 96, 118, 522; 以及IEC 34, 60034, 61934 (适用规格) |
