美国MEGGER Baker Motor and Phase Rotation Tester电机及相序旋转测试仪由爱仪器仪表网代理，电机与相序旋转测试仪使电气承包商或工业维修电工无需先从电源（若有）临时接线为电机通电来确定电机旋转方向，*能*连接并包扎正在安装的电机端子。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
Motor and Phase Rotation Tester电机及相序旋转测试仪产品描述
电机与相序旋转测试仪使电气承包商或工业维修电工无需先从电源（若有）临时接线为电机通电来确定电机旋转方向，*能*连接并包扎正在安装的电机端子。因此，该测试仪无需进行临时接线，这种临时接线既耗时、成本高，又存在很大危险，尤其是涉及许多大型高压电机时。
此外，某些类型的驱动器绝不能反向旋转。在这种情况下，临时接线或试错方法有一半的错误概率，可能会造成严重损坏。
测试仪左侧的三根电机引线用于连接待测试旋转方向的电机端子。
在电机 A 相和 C 相测试引线上插入保险丝，以防用户不小心将这些引线接触到带电电路。这些标准保险丝可轻松从面板安装的支架上取下和更换。
测试仪右侧的三根线用于直接连接*高 600 伏的带电交流电源系统，以确定系统相序。
一个四档开关用于选择要进行的测试 —— 系统相序、电机旋转方向和变压器极性。当检查电机旋转方向或变压器极性时，选择开关会将一节 D 型干电池接入电路。在 “关闭（OFF）” 位置，仪表和电池均与所有电路断开连接。
一个按钮开关与电池串联，在测试变压器极性时用于断开电路。
通过一个硬币槽式检修盖，可轻松从面板安装的支架上取下和更换干电池。
直流中心零位电流表通过指针向右或向左偏转指示旋转方向或极性是否正确。电流表配有零位或调零调节器。
Motor and Phase Rotation Tester电机及相序旋转测试仪应用领域
电机与相序旋转测试仪提供了一种可靠的方法来识别断开的多相电机的引线；它还能识别*高 600 伏、60 赫兹带电交流电源线的真实相序。这两点对于确保电机通电时按规定方向旋转都是必要的。
该测试设备还有其他三个重要用途：可确定电力和仪器变压器的极性；可识别多绕组（三角形和星形连接）电机绕组部分的相位和极性；还可在检查电路时用作连续性测试仪。
电机及相序旋转测试仪产品特点与优势
在电机连接到线路之前确定单相、两相或三相电机的旋转方向
确定带电电源电路的相序
确定仪器和电力变压器的极性
确定未标记的电机绕组的相位 / 极性
识别*高 600V 的带电交流电源线的真实相序（更高电压可通过插入降压变压器进行测试）
操作示例
9 线、三相、双电压、单速三角形连接的电机接线
在三角形连接的绕组中，每组中有一个端子是两个绕组部分共用的。这个端子可以通过将电机旋转电路用作电桥来识别。将三根电机引线连接在一起。将选择开关设置到 “电机（MOTOR）” 位置。操作 “调零（ZERO ADJ.）” 控制旋钮，使仪表指针归零（位于中心位置）。将三根电机引线以任意顺序连接到该组的三个端子上。观察仪表指针的偏转情况。交换 A 相和 B 相电机引线。再次观察指针偏转。交换 B 相和 C 相电机引线。记录指针偏转。回到使仪表指针偏转*小的连接方式。此时，B 相电机引线连接到了公共端子。现在按上述方式连接引线进行电机旋转测试；如有必要，使用 “调零（ZERO ADJ.）” 控制旋钮重新平衡测试仪，然后沿期望的运行方向轻轻转动电机。如果未指定*方向，则从驱动端看时顺时针转动。如果指针偏转方向错误，交换 A 相和 C 相电机引线。当获得正确的偏转时，应根据电机引线标记对该组中的端子进行标记。使用数字 1 作为前缀来标识该组。因此，连接到 A 相电机引线的端子标记为 1A。公共端子标记为 1B，其余端子标记为 1C。

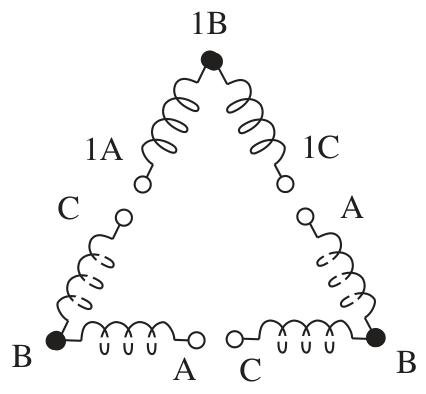

选择另一组引线。按照上述相同方法确定公共端子和旋转方向。在标记这些端子时，暂时省略前缀数字。这些端子标记为 A、B、C。如果操作正确，B 将标记公共引线。此时，端子标识已达到图中所示的阶段。还需要确定这第二组属于 2 号还是 3 号位置。这可以通过感应电压测试来确定，该测试可指示 A-B 线圈或 B-C 线圈是否与 1B-1C 线圈同相。
通过继续应用类似步骤，可以确定整个绕组配置。同样，对通用步骤进行适当修改，可用于确定其他类型的绕组配置。
产品
产品编号
电机与相序旋转测试仪（50/60Hz）
560060
电机与相序旋转测试仪（25/50/60/400Hz）
560400
包含的配件
- 附带测试引线：线路测试引线，6 英尺（1.8 米）；电机测试引线，4 英尺（1.2 米）
- 标准 250V、3A 保险丝
- 使用说明书：AVTM56-Jb
Motor and Phase Rotation Tester电机及相序旋转测试仪规格
| 项目 | 规格 |
|---|---|
| 输入（指定一种） | 50/60Hz 或 25/50/60/400Hz |
| 外壳 | 测试仪采用 ABS 高抗冲塑料外壳，配有把手和可开合的活动盖子。深盖子为使用说明书和测试引线提供了存储空间。 |
| 尺寸 | 高 12 英寸 × 宽 10.6 英寸 × 深 7.6 英寸（高 30.5 厘米 × 宽 27 厘米 × 深 19.4 厘米） |
| 重量 | 6.23 磅（2.8 千克） |
-
