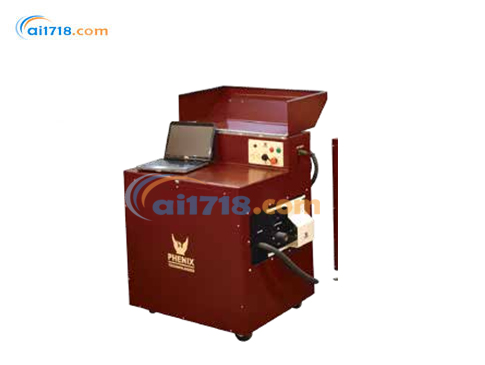

•CL125B电机铁损测试仪包括完整的仪器,输出和电压表电缆,计算机和打印机。 该计算机用于完全控制,计量,数据存储和测试结果评估。
•CL125B电机铁损测试仪的操作*像连接测试线,输入测试参数并按下按钮一样容易。
•CL125B电机铁损测试仪自动增加电压,记录结果,进行所有必要的计算并降低电压。
•CL125B电机铁损测试仪自动化功能消除了操作员的错误; 几条预编程的消息将*告操作员测试设置错误,从而节省时间并提高了操作员的安全性。
•CL125B电机铁损测试仪可以为测试的特定电动机建立数据库。 重新测试过去已测试过的电机时,可以轻松获取过去的结果,从而使趋势分析变得快速而轻松。
Phenix Technologies 生产的电机铁损测试设备,可用于测试功率从分数马力到 20,000 马力的电机。该系列设备采用全新设计并配备新型控制器,传感器精度达读数的 0.2%,还设有以太网接口。能对电机的定子、转子和电枢进行铁损测试以及热点测试,以此确保电机或重绕电机的质量,检测出导致热点和绝缘故障的局部短路叠片。有 CL10B、CL25B、CL60B、CL125B、CL300B、CL500B 等多种型号可供选择,设备全自动化且具备数据采集功能,输出为真正弦波,保证测试结果准确且可重复,操作简单便捷。
电机铁损测试好处:
铁损测试仪的功能是确定电动机是否损坏了铁芯。损坏可能包括叠片之间的短路以及绕组故障引起的损坏。 电动机重绕的一个至关重要的步骤是进行磁芯损耗测试,然后再拆除绕组以检测对电动机的损坏。拆下绕组后,应重新测试铁心,以确保在拆下旧绕组的过程中铁芯没有损坏。 尽管电动机可能仍会在铁芯损坏的情况下运行,但电动机的效率将大大降低。 电动机将消耗更多的功率才能以正常水平运行,并且会导致电动机产生更多的热量。 热量反过来会降低电动机的可靠性及其整体功能寿命。 绕组温度每升高10°C,隔热寿命将减少一半。 所有这些后果加起来会导致更多的运营和维护成本以及生产时间的损失。
CL125B电机铁损测试仪特点:
•主电源断路器安全防护全面:设有主电源断路器和带保险丝的功率控制电路,能有效保护设备和人员安全;配备紧急停止按钮,在突发情况下可迅速切断电源;具备外部联锁装置,可外接其他安全设备;设有零启动联锁,避免设备未准备好*启动;拥有内部、外部和瞬态过载保护以及热过载保护,防止设备因过载损坏。
控制功能多样:输出可连续调节,由带可变上升速率的电动电压调节器控制;配备多量程数字仪表,方便测量不同参数;提供单独的电压表引线,提高测量精度;操作 / 维护手册齐全,方便用户操作和维护设备。
结构设计合理:采用坚固的钢柜设计,部分型号(CL10B、CL25B、CL60B、CL125B)配备脚轮、可锁定盖子和储物挂钩,便于设备移动、存放和使用。
CL125B电机铁损测试仪应用:
•对定子,转子和电枢进行铁损测试,以确保电动机或电动机重绕的质量
•执行热点测试,以识别会引起电动机热点和绝缘故障的局部短路叠片
项目 | CL10B | CL25B | CL60B | CL125B | CL300B | CL500B | |
---|---|---|---|---|---|---|---|
输入 | 电压 | 208/230VAC、400/415VAC 或 440/480VAC(需指定一种) | |||||
频率 | 单相,50 或 60Hz(需指定一种) | ||||||
KVA | 10 | 25 | 60 | 125 | 300 | 500 | |
输出(50Hz) | 10.4V 抽头 |
低:0 - 3.46VAC @ 2000A 中:3.46 - 6.94VAC @ 2000A 高:6.94 - 10.41VAC @ 2000A |
低:0 - 3.46VAC @ 2000A 中:3.46 - 6.94VAC @ 2000A 高:6.94 - 10.41VAC @ 2000A |
/ | / | / | / |
20.8V 抽头 |
低:0 - 6.94VAC @ 1000A 中:6.94 - 13.88VAC @ 1000A 高:13.88 - 20.8VAC @ 1000A |
低:0 - 6.94VAC @ 1000A 中:6.94 - 13.88VAC @ 1000A 高:13.88 - 20.8VAC @ 1000A |
/ | / | / | / | |
25V 抽头 | / | / |
1 档:0 - 5VAC @ 2000A 2 档:5 - 10VAC @ 2000A 3 档:10 - 15VAC @ 2000A 4 档:15 - 20VAC @ 2000A 5 档:20 - 25VAC @ 2000A |
1 档:0 - 5VAC @ 4200A 2 档:5 - 10VAC @ 4200A 3 档:10 - 15VAC @ 4200A 4 档:15 - 20VAC @ 4200A 5 档:20 - 25VAC @ 4200A |
/ | / | |
50V 抽头 | / | / |
1 档:0 - 10VAC @ 1000A 2 档:10 - 20VAC @ 1000A 3 档:20 - 30VAC @ 1000A 4 档:30 - 40VAC @ 1000A 5 档:40 - 50VAC @ 1000A |
1 档:0 - 10VAC @ 2100A 2 档:10 - 20VAC @ 2100A 3 档:20 - 30VAC @ 2100A 4 档:30 - 40VAC @ 2100A 5 档:40 - 50VAC @ 2100A |
1 档:0 - 24VAC @ 2500A 2 档:24 - 48VAC @ 2500A 3 档:48 - 72VAC @ 2500A 4 档:72 - 96VAC @ 2500A 5 档:96 - 120VAC @ 2500A |
1 档:0 - 20VAC @ 5000A 2 档:20 - 40VAC @ 5000A 3 档:40 - 60VAC @ 5000A 4 档:60 - 80VAC @ 5000A 5 档:80 - 100VAC @ 5000A |
|
75V 抽头 | / | / | / |
1 档:0 - 15VAC @ 1400A 2 档:15 - 30VAC @ 1400A 3 档:30 - 45VAC @ 1400A 4 档:45 - 60VAC @ 1400A 5 档:60 - 75VAC @ 1400A |
/ | / | |
输出(60Hz) | 12.5V 抽头 |
低:0 - 4.16VAC @ 2000A 中:4.16 - 8.33VAC @ 2000A 高:8.33 - 12.50VAC @ 2000A |
低:0 - 4.16VAC @ 2000A 中:4.16 - 8.33VAC @ 2000A 高:8.33 - 12.50VAC @ 2000A |
/ | / | / | / |
25V 抽头 |
低:0 - 8.33VAC @ 1000A 中:8.33 - 16.66VAC @ 1000A 高:16.66 - 25.0VAC @ 1000A |
低:0 - 8.33VAC @ 1000A 中:8.33 - 16.66VAC @ 1000A 高:16.66 - 25.0VAC @ 1000A |
/ | / | / | / | |
30V 抽头 | / | / |
1 档:0 - 6VAC @ 2000A 2 档:6 - 12VAC @ 2000A 3 档:12 - 18VAC @ 2000A 4 档:18 - 24VAC @ 2000A 5 档:24 - 30VAC @ 2000A |
1 档:0 - 6VAC @ 4200A 2 档:6 - 12VAC @ 4200A 3 档:12 - 18VAC @ 4200A 4 档:18 - 24VAC @ 4200A 5 档:24 - 30VAC @ 4200A |
/ | / | |
60V 抽头 | / | / |
1 档:0 - 12VAC @ 1000A 2 档:12 - 24VAC @ 1000A 3 档:24 - 36VAC @ 1000A 4 档:36 - 48VAC @ 1000A 5 档:48 - 60VAC @ 1000A |
1 档:0 - 12VAC @ 2100A 2 档:12 - 24VAC @ 2100A 3 档:24 - 36VAC @ 2100A 4 档:36 - 48VAC @ 2100A 5 档:48 - 60VAC @ 2100A |
1 档:0 - 12VAC @ 5000A 2 档:12 - 24VAC @ 5000A 3 档:24 - 36VAC @ 5000A 4 档:36 - 48VAC @ 5000A 5 档:48 - 60VAC @ 5000A |
1 档:0 - 22VAC @ 5000A 2 档:22 - 44VAC @ 5000A 3 档:44 - 66VAC @ 5000A 4 档:66 - 88VAC @ 5000A 5 档:88 - 110VAC @ 5000A |
|
90V 抽头 | / | / | / |
1 档:0 - 18VAC @ 1400A 2 档:18 - 36VAC @ 1400A 3 档:36 - 54VAC @ 1400A 4 档:54 - 72VAC @ 1400A 5 档:72 - 90VAC @ 1400A |
/ | / | |
近似*大测试能力 | 500HP | 1250HP | 2500HP | 5000HP | 12,000HP | 20,000HP | |
占空比 | 连续进行铁损测量,间歇用于热点测试 | ||||||
数字计量 | 电压表量程 | 0 - 5.000/15.000V | 0 - 15.000/25.000V | 0 - 30.00/60.00V | 0 - 30.00/60.00/90.00V | 0 - 60.00/120.00V | 0 - 100.00/200.00V |
电流表量程 | 0 - 667/2000A | 0 - 1000/2000A | 0 - 1000/2000A | 0 - 1400/2100/4200A | 0 - 1250/2500/5000A | 0 - 1250/2500/5000A | |
功率表量程 | 0 - 10kW | 0 - 25kW | 0 - 60kW | 0 - 125kW | 0 - 300kW | 0 - 500kW | |
电缆配置 | 输入电源线 | 6 号线规,10 英尺(3 米) | 6 号线规,15 英尺(4.5 米) | 4 号线规,30 英尺(9 米) | 1/0 号线规,30 英尺(9 米) | 无 | 无 |
输出电源线 | 500MCM,10 英尺(3 米) | 500MCM,15 英尺(4.5 米) | 500MCM,30 英尺(9 米) | 500MCM,30 英尺(9 米) | 500MCM,25 英尺(7.6 米)(3 根) | 500MCM,30 英尺(9 米)(3 根) | |
测量引线 | 10 英尺(3 米) | 15 英尺(4.5 米) | 30 英尺(9 米) | 30 英尺(9 米) | 25 英尺(7.6 米) | 30 英尺(9 米) | |
尺寸与重量 | 长 | 42 英寸(1067mm) | 42 英寸(1067mm) | 45 英寸(1143mm) | 61 英寸(1549mm) | 83 英寸(1676mm) | 110 英寸(2794mm) |
宽 | 29 英寸(737mm) | 29 英寸(737mm) | 29 英寸(737mm) | 38 英寸(965mm) | 66 英寸(1676mm) | 70 英寸(1778mm) | |
高 | 45 英寸(1143mm) | 45 英寸(1143mm) | 49 英寸(1245mm) | 51 英寸(1295mm) | 69 英寸(1753mm) | 68 英寸(1727mm) | |
重量 | 605 磅(274 千克) | 845 磅(383 千克) | 1500 磅(680 千克) | 2100 磅(953 千克) | 4800 磅(2177 千克) | 6750 磅(3062 千克) |

-
