产品简介:
•先进的电能质量功能、*的电能分析性能

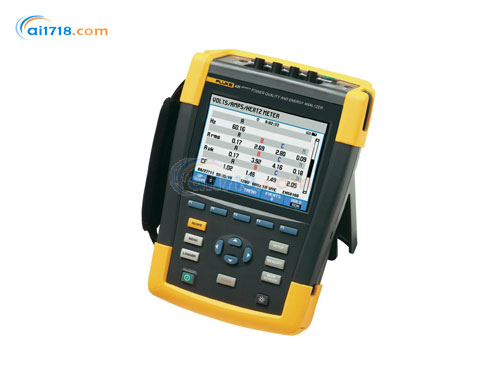

•无论设备发生任何问题,有了F435 II三相电能质量分析仪,您*可高枕无忧
•配备有*的电能质量测量功能和电能量损失成本计算功能,此型号可解决任何用电问题
•435 II系列型号的电参数波形功能使用户可以同时高速捕获电压、电流和频率信号,从而查找出现问题的原因
•电参数波形超出标准电能质量测量范围
•电参数波形的快速数据捕捉模式描绘了系统动态
•特定时间下电压和电流波形将持续捕获,并在屏幕上细致呈现,电力波形从该数据中得出
•还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析
•435 II型号可通过同时测量系统的直流和交流功率,测定逆变器效率,从而确定在转换过程中损失了多少功率
•独特的自动趋势分析能让您快速发现不同时间出现的变化
•每个显示的读数都会自动而连续地进行记录,无需设置阈值或间隔时间,也无需手动启动该流程
•您可以快速查看三相线及中性线上的电压、电流、频率、功率、谐波或闪变的变化趋势
•您可以利用光标和缩放功能来分析变化趋势,即使背景记录仍在进行中
产品特点:
•功率逆变器效率: 同时测量电力电子系统的交流输出功率和直流输入功率(使用可选的直流电流钳)。
•电参数波形数据捕获: 捕获快速变化的 RMS 数据,显示半周期和波形来描述电气系统动态特性(发电机起动、UPS 切换等等)。
•电能量损失分析器: 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化,以确定电能损失造成的财务成本。
•实时故障排除: 使用光标和缩放工具分析趋势。
•业内*高安全级别: 进户线额定使用 600 V CAT IV/1000 V CAT III。
•测量所有三相和中性线: 内置 4 个柔性电流探头,增强的细柔性设计以适合*紧密的位置。
•自动趋势分析: 每次测量都会自动记录,无需进行任何设置。
•系统监测器: 根据 EN50160 电能质量标准,在一个屏幕上显示 10 个电能质量参数。
•记录仪功能: 可配置任何测试条件,可按用户定义的间隔记录*多 600 个参数。
•查看图形和生成报告: 附带分析软件。
•电池寿命: 锂离子电池组每次充电可运行 7 小时。
•电参数波形数据捕获– 捕捉快速的 RMS 数值以查看每个波形,从而可以确定电压、电流和频率的数值如何相互作用
•功率逆变器效率– 功率逆变器效率
•电能量货币化 – 计算因电能质量差而产生的财务成本
•电能量评估 – 量化判断节能设备安装前后能耗的改善情况
•一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
•预防性维护 – 在电能质量问题引起停机前进行监测和预测
•长期分析 – 发现难以察觉的问题或间歇性问题
•负载研究 – 增加负载前验证电气系统的容量
|
模式 | 量程 | 分辨率 | 精度 |
伏特 | ||||
Vrms(交流 + 直流 | 435-II | 1 V 至 1000 V 相电压 | 0.01 V | ± 0.1% 额定电压**** |
Vpk |
|
1 Vpk 至 1400 Vpk | 1 V | 5% 额定电压 |
电压峰值因数 (CF) |
|
1.0 > 2.8 | 0.01 | ± 5 % |
Vrms½ | 435-II |
|
0.1 V | ± 0.2% 额定电压 |
Vfund | 435-II |
|
0.1 V | ± 0.1% 额定电压 |
电流(精度不包括电流钳精度) | ||||
Amps(交流 + 直流) | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 0.5% ± 5 个计数点 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 个计数点 | |
1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 个计数点 | |
1mV/A 10x | 0.5 A 至 200 A(仅交流电) | 0.1 A | ± 0.5% ± 5 个计数点 | |
Apk | i430-Flex | 8400 Apk | 1 Arms | ± 5 % |
1mV/A | 5500 Apk | 1 Arms | ± 5 % | |
电流峰值因数 (CF) |
|
1 至 10 | 0.01 | ± 5 % |
Amps½ | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 1% ± 10 个计数点 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 1% ± 10 个计数点 | |
1mV/A 1x | 5 A 至 2000 A | 1A | ± 1% ± 10 个计数点 | |
1mV/A 10x | 0.5 A 至 200 A(仅交流电) | 0.1 A | ± 1% ± 10 个计数点 | |
Afund | i430-Flex 1x | 5 A 至 6000 A | 1A | ± 0.5% ± 5 个计数点 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 个计数点 | |
1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 个计数点 | |
1mV/A 10x | 0.5 A 至 200 A(仅交流电) | 0.1 A | ± 0.5% ± 5 个计数点 | |
Hz | ||||
Hz | Fluke 435 @ 50 Hz 额定 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ± 0.001 Hz |
Fluke 435 @ 60 Hz 额定 | 51.000 Hz 至 69.000 Hz | 0.001 Hz | ± 0.001 Hz | |
电源 | ||||
瓦特 (VA,var) |
i430-Flex | *大 6000 MW | 0.1 W 至 1 MW | ± 1% ± 10 个计数点 |
1 mV/A | *大 2000 MW | 0.1 W 至 1 MW | ± 1% ± 10 个计数点 | |
功率因数 (Cos j/DPF) |
|
0 至 1 | 0.001 | ± 0.1% @ 额定负载状态 |
能量 | ||||
kWh (kVAh,kvarh) |
i430-Flex 10x | 取决于电流钳变比和额定电压 | ± 1% ± 10 个计数点 | |
能量损失 | i430-Flex 10x | 取决于电流钳变比和额定电压 | ± 1% ± 10 位数 不含线电阻精度 | |
谐波 | ||||
谐波次数 (n) |
|
直流,1 至 50 次分组: 谐波分组,根据 IEC 61000-4-7 而定 | ||
间谐波次数 (n) |
|
关闭,1 至 50 次分组: 谐波和间谐波子组,根据 IEC 61000-4-7 而定 | ||
电压 (V) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1 % |
%r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
* | 0.0 至 1000 V | 0.1 V | ± 5% * | |
THD | 0.0 % 至 100 % | 0.10% | ± 2.5% | |
电流 (A) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1% |
%r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
* | 0.0 至 600 A | 0.1 A | ± 5% ± 5 个计数点 | |
THD | 0.0 % 至 100 % | 0.10% | ± 2. 5% | |
功率 | %f 或 %r | 0.0 % 至 100 % | 0.10% | ± n x 2% |
* | 取决于电流钳变比和额定电压 | — | ± 5% ± n x 2 % ± 10 个计数点 | |
THD | 0.0 % 至 100 % | 0.10% | ± 5% | |
相角 |
|
-360° 至 +0° | 1° | ± n x 1° |
闪变 | ||||
Plt、Pst、Pst(1min) Pinst |
|
0.00 至 20.00 | 0.01 | ± 5 % |
不平衡 | ||||
电压 | % | 0.0 % 至 20.0 % | 0.10% | ± 0.1 % |
电流 | % | 0.0 % 至 20.0 % | 0.10% | ± 1 % |
电源信号 | ||||
电源信号 |
|
在两个独立的频率下,阈值、限值和控制信号持续时间可编程 | — | — |
信号频率 |
|
60 Hz 至 3000 Hz | 0.1 Hz |
|
相对 V% |
|
0 % 至 100 % | 0.10% | ± 0.4 % |
±* V3s (3 秒平均值) |
|
0.0 V 至 1000 V | 0.1 V | ± 5 % 额定电压 |
型号名称 | 描述 |
Fluke 435 II |
三相电能质量和能量分析仪内含附件:
|
-
