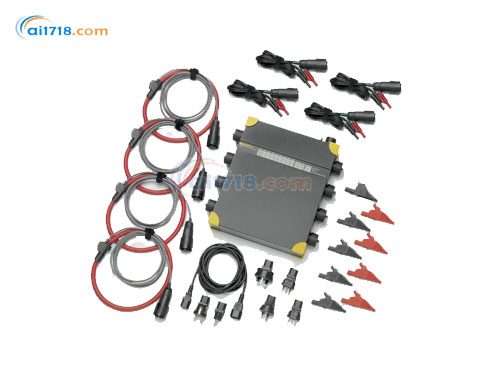

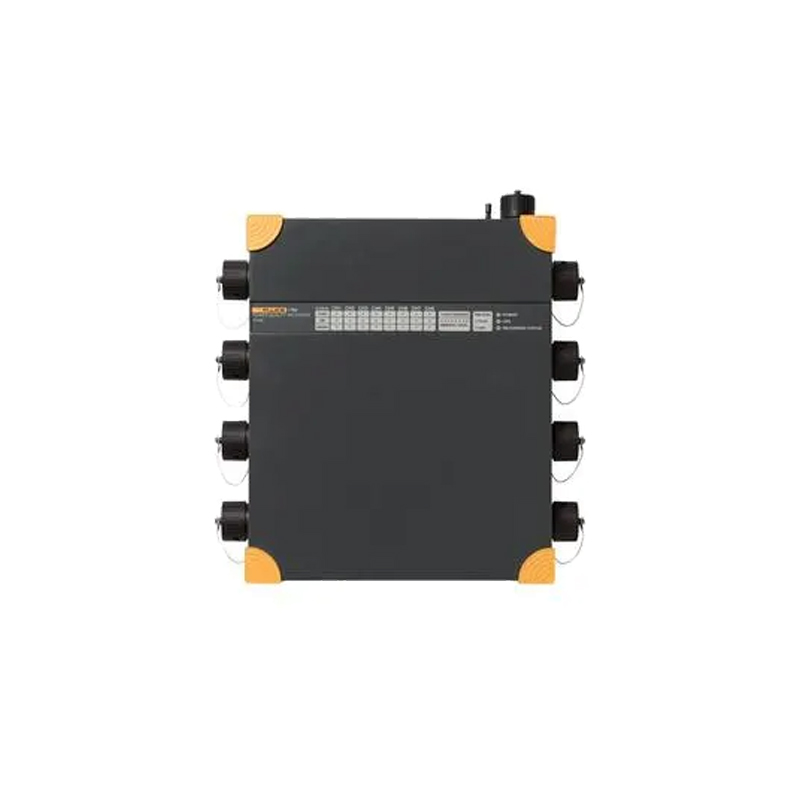

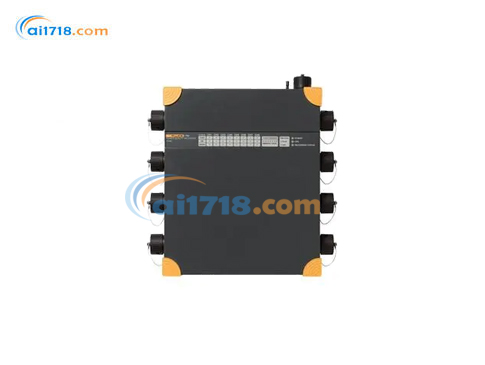

美国Fluke 1760三相电能质量记录仪由爱仪器仪表网代理，用于在中低压电网中分析公益事业和工业的配电系统，允许用户灵活自定义阈值、算法和测量选项。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•Fluke 1760 三相电能质量记录仪完全符合 IEC 61000-4-30 A 级标准，非常适合*电能质量分析和统一标准测试
•此电能质量监视工具设计用于在中低压电网中分析公益事业和工业的配电系统，允许用户灵活自定义阈值、算法和测量选项
•1760 电能记录仪可以捕获用户所选参数的*详细资料
•10 MHz，6000 Vpk 波形捕获: 甚至可以捕获*短事件的详图
•2 GB 数据存储器: 可对众多的电能参数进行长期、详细的同步记录
•随附全套的软件: 在联机模式下提供趋势图，用于故障根源分析、统计汇总、书面报告和实时数据监测
•即插即用: 允许使用自动传感器检测功能进行快速设置；传感器由记录仪供电，无需电池
•结实耐用的现场设计: 无旋转组件的绝缘壳体及坚固设计几乎可在任何条件下进行可靠的现场测试

产品特点：
•完全符合 A 级要求: 根据严格的 IEC 61000-4-30 A 级国际标准执行测试
•GPS 时间同步: *地将数据与其它工具生成的事件或数据集关联在一起
•灵活且允许全面配置的阈值和刻度系数: 用户可以定义详细的干扰检测和记录标准来找出特定问题。
•不间断电源（保持 40 分钟）: 不会错过任何重要的事件 - 甚至会记录中断和停止运行事件的发生及结束，从而有助于确定问题根源

产品应用：
•详细的干扰分析 – 执行快速瞬态分析，找出设备故障的根源，以便将来进行改进和预防维护。快速瞬态选项及 6000 V 量程，使之可以捕获非常短暂的脉冲（例如，雷击）
•符合 A 级服务质量要求 – 验证进线口处的电能质量。凭借 A 级标准认证，Fluke 1760 允许各种严格的验证
•多个位置处的事件相关性 – 利用 GPS 时间同步功能，用户可以快速检测出首先出现故障的位置（设施内部或外部）
•电气隔离和直流电耦合 – 允许对不同的电能系统进行全面的测量。例如，通过同步记录电池电压和功率输出来解决 UPS 系统的故障
•电能质量和电力负载分析 – 安装之前评估基本电能质量，确保符合关键系统的要求；以及在增加负载前验证电力系统的容量

基本误差	请查阅参考条件，实施两年担保
质量体系	产品的研发和制造均符合 ISO 9001:2000 标准
环境条件	操作温度范围:0°C 至 +50°C；32°F 至 +122°F 工作温度范围:-20°C 至 +50°C；-4°F 至 +122°F 存放温度范围:20°C 至 +60°C；-4°F 至 140°F 参考温度:23°C ± 2K；74°F ± 2K 气候类别: B2 (IEC 654-1)，-20°C 至 +50°C；-4°F 至 +122°F 大操作海拔高度: 2000 m: 大 600 V CAT IV，电源:300 V CAT III 5000 m:大 600 V CAT III，电源:300 V CAT II 视传感器而定
参考条件	环境温度:23°C ± 2K；74°F ± 2K 电源:230 V ± 10% 电源频率:50 Hz/60 Hz 信号:标称输入电压 Udin 平均: 10 分钟间隔
壳体	坚固的绝缘塑料壳体
EMC	幅射标准:A 类，符合 IEC/EN 61326-1 标准电磁防干扰:IEC/EN 61326-1
电源	范围:交流:83 V 至 264 V，45 至 65 Hz 直流:100 V 至 375 V 安全:IEC/EN 61010-1 第二版 300 V CAT III 功耗:大 54VA 电池组:镍氢 (NIMH) 电池组，7.2 V，2.7 Ah 如果电源出现故障，内置电池可继续供电多达 40 分钟。之后，或在电池耗尽的情况下，Fluke 1760 关闭；电源电压恢复后，可以使用先前新的设置继续进行测量。用户可以自行更换电池。
显示	Fluke 1760 具有 LED 指示灯，用于指示 8 个通道、相位顺序、电源（主电源或电池）、内存使用、时间同步和数据传输的状态。电源 LED: • 长亮：主电源供电正常。 • 熄灭：电源出现故障时通过内置电池供电。通道 LED:每个通道的 3 色 LED 指示灯用于指示: • 过载状态 • 欠载状态信号电平在额定范围内
数据存储器	2 GB 闪存，视型号而定
存储器型号	线性
接口	以太网 (100MB/s)，兼容 Windows® 98/ME/NT/2000/XP RS 232，外部调制解调器（通过 RS 232）
RS 232 波特率	9600 波特至 115K 波特
尺寸	325 x 300 x 65 毫米；2.8 x 11.8 x 2.6 英寸（高 x 宽 x 深）
重量	约 4.9 千克；10.8 磅（不含附件）
保修期	2 年
校准间隔	推荐 A 类为 1 年，其他为 2 年

测量功能概览
统计评估	电能质量统计符合 EN50160 标准和 DISDIP 表，如 ITIC、CEBEMA 和 ANSI
事件列表	检测电压骤降、骤升和中断，并存储在事件列表中。同时，任何启动的触发器会生成一个事件，并添加到此列表。事件列表显示事件发生的准确时间，以及持续时间和幅度。可依据这些事件的数种属性进行分类，并选择其中一个做进一步的故障根源分析。如果触发器启动，则可以存储真有效 (RMS) 值、瞬态和快速瞬态。
不间断记录	Fluke 1760 记录以下参数的 RMS 值及相应的最小值和最大值: • 电压 • 电流 • 电能 P、Q、S • 功率因数 • kWh • 闪变 • 失衡 • 频率 • 谐波/间谐波连续采用以下时间累积: 1 天 10 分钟自由间隔，例如:15 分钟，2 小时
触发记录	真有效值:可在 10 ms（1/2 周期）、20ms（1 个周期）、200ms（10/12 个周期）或 3s（150/180 个周期）之间调整累积时间。 RMS 值、谐波和间谐波的计算与电源频率同步。谐波和间谐波的基本累积时间为 200ms 示波器:所有 8 个通道的采样率均为 10.24 kHz 快速瞬态:通道 1-4 快速瞬态 FFT 的采样率选择范围为 100 kHz 至 10 MHz
电源信号	相位和 N 导线，电压和电流
联机模式	可变刷新率。此功能允许用户验证仪表设置，并快速浏览示波器、瞬态和事件。
信号调节
50 Hz 系统的范围	50 Hz ± 15 %（42.5 Hz 至 57.5 Hz）
60 Hz 系统的范围	60 Hz ± 15 %（51 Hz 至 69 Hz）
分辨力	16 ppm
50 Hz 电源频率的采样频率	10.24 kHz，采样率与电源频率同步。
频率测量误差	< 20 ppm
内置时钟误差	< 1s/天
测量间隔	间隔值的累积符合 IEC 61000-4-30 A 类要求
最小、最大值:	1/2 周期，例如:10 ms RMS 值 (50Hz)
瞬态事件:	每个通道的采样率范围为 100 kHz 至 10 MHz
谐波	符合 IEC 61000-4-7:2002 标准:200 ms
闪变	符合 EN 61000-4-15:2003 标准:10 分钟 (Pst)，2 小时 (Plt)
测量输入
输入数目	8 个电气隔离输入，用于测量电压和电流。
传感器安全	最大 600 V CAT IV，视传感器而定
基本安全	300 V CAT III
额定电压 (rms)	100 mV
范围（峰值）	280 mV
过载容量 (rms)	1000 V，连续
电压提升率	最大 15 kV/µs
输入电阻	1 MΩ
输入电容	5 pF
输入滤波器	每个通道均配有一个无源低通滤波器、一个抗锯齿滤波器和一个 16 位 A/D 转换器。所有通道的采样都与一个石英控制的时钟脉冲同步。滤波器防止电压瞬变并限制信号提升率，减少高频成分，尤其是高于 A/D 转换器 1/2 采样率 80 dB 的噪声电压，因而能在非常广的量程内实现极小的测量误差。即使在极端工作条件下（例如，转换器输出上的瞬变电压），也是如此。
误差
参考条件下的误差	误差（包括电压传感器）符合 IEC 61000-4-30 A 类要求。所有电压传感器均适合直流（最高 5 kHz）使用传感器 1000 V : 0.1% (Udin) = 480 V 和 600 V P-N 传感器 600 V:0.1% (Udin) = 230 V P-N
谐波的基本误差	I 类，符合 EN 61000-4-7:2002 标准
参考条件	23°C ± 2 K < 60 % rH；74°F ± 2 K < 60 % rH 仪表预热 > 3h 电源:100 V 至 250 V ac
温度偏移	100 ppm/K
老化	< 0.05 %/年
共模抑制	> 100 dB (50 Hz)
温度偏移	由于温度造成的增幅变化:< 0.005 %/K
老化	由于老化造成的增幅变化:< 0.04 %/year
信噪	噪声电压，短路输入:< 40 µV
直流	±（0.2% rdg + 0.1% 传感器）
