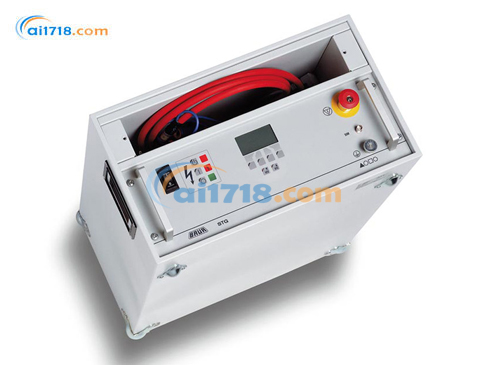

STG 600冲击及测试发生器产品简介:
•冲击及测试发生器 STG 600 是一种适用于低压电网的多功能电缆故障定位仪。
•该冲击及测试发生器用于在低压电缆上进行电缆测试,以及准确定位高欧姆和间歇性故障。
STG 600 浪涌测试发生器是一款专门为低压网络打造的多功能电缆故障定位设备。它主要用于低压电缆的测试工作,以及高阻和间歇性故障的*定位。用户还可根据需求,为其集成 SIM 耦合滤波器,从而运用先进高效的预定位方法 —— 二次脉冲法(SIM - MIM)。
•毫不妥协的低压电网优化故障定位设备
•重量轻、易携带
•高冲击能量 600 Ws(可选 1000 Ws)
•输出电压可按 0.1 kV 步幅进行调整
核心功能
该设备集多种功能于一身,可替代以下多种独立仪器:
具备 “电缆测试” 菜单的直流电缆测试装置
带有 “浪涌模式” 菜单的低压浪涌发生器
包含 “SIM” 菜单(可选)的 SIM 耦合滤波器
设有 “护套故障定位” 菜单的电缆护套故障定位测试装置
功能特性
为低压网络量身定制了优化的独特故障定位系统。
设备重量轻,便于携带。
拥有高达 600 焦耳(可选 1000 焦耳)的浪涌能量。
输出电压可按 0.1 千伏的步长进行调节。
操作简便,菜单引导直观易懂。
采用自动菜单控制的高压开关。
配备背光图形液晶显示屏。
在直流测试模式下,能够识别并显示短路和击穿故障。
设有集成电缆舱。
控制面板带有保护盖。
安全性极高,设有可锁定的紧急停止按钮。
配备两个独立的放电装置,分别用于电缆和内部浪涌电容器的放电。
(可选)集成用于 SIM - MIM 应用的耦合滤波器。
(可选)高压输出具备反电压保护功能。
(可选)具有绝缘电阻测量功能。
产品规格
项目 | STG 600 规格 |
---|---|
显示与语言 | 背光 160×80 点矩阵 LCD 图形显示屏,支持德语、英语、法语、荷兰语、西班牙语、意大利语,其他语言可按需求定制 |
电缆测试模式 |
输出电压:0.2 - 5 千伏(直流负) *大输出电流:300 毫安(直流负) 可调定时器:0.5 - 60 分钟或持续运行 |
浪涌模式 |
输出电压:0.2 - 4 千伏(直流负) *大浪涌能量:600 焦耳(可选 1000 焦耳) 浪涌序列:20 次 / 分钟,或可在 1 - 30 次 / 分钟(1000 焦耳可选时为 1 - 20 次 / 分钟)范围内调节,此外还可选择单脉冲或直流输出 |
护套故障定位模式 |
输出电压:0.2 - 5 千伏(直流负) *大输出电流:700 毫安(直流负) 脉冲编码:5 种可编程脉冲编码程序 可调定时器:0.5 - 60 分钟或持续运行 |
可选功能 |
- SIM 二次脉冲法:用于与 Echometer IRG 2000/3000 配合的高压耦合滤波器 - 绝缘电阻测量:测量范围 0.1 千欧至>100 兆欧 - 反电压保护高压输出:0 - 400 伏交流,适用于所有工作模式 |
电源与功耗 |
电源:220 - 240 伏或 110 - 120 伏(需外接自耦变压器),50 - 60 赫兹 *大功耗:800 伏安(1000 焦耳可选时为 1200 伏安) |
工作条件 |
相对湿度:≤85%,无冷凝 工作温度:0 - 50°C 存储温度:-20 - 60°C |
物理参数 |
尺寸:19 英寸,6U,深度 680 毫米 重量:约 44 千克 高压测试线长度:5 米 |
认证标准 |
符合低电压指令 73/23/EWG、EN 61010 - 1、VDE 0104; 电磁兼容指令 89/336/EWG 及修订版 91/263/EWG、92/31/EWG; 符合 VDE 0843 第 2 部分、IEC 801 - 2/VDE 0843 第 4 部分、IEC 801 - 4、VDE 0875 第 11 部分、EN 55 011 |

-
