产品简介:

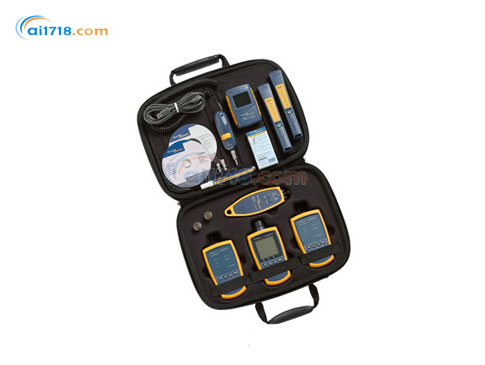

•SimpliFiber® Pro 光功率计和光纤测试工具包中包括了,光纤布线系统检验和故障排除、损耗和功率等级测量,以及连接器端面检测和清洁所需的所有工具
•除了诸如 CheckActive™、 FindFiber™ 和*小/*大功能之外,更换到流行的 SimpliFiber 系列,这些新一代的光纤损耗测试工具包具备行业*功能,例如:双波长测试和自动波长检测
•这些功能不仅技术先进,而且简单易用,可以减少测试时间,同时,SimpliFiber Pro 确实是市场上*好的*线光纤测试工具包
•光纤损失测试器具有省时功能,而且简单易用
•从各种工具包中选出,符合您的光纤检验、检查和清洁需要的工具包配置
•当今的高带宽驻地网络对可靠光纤基础设施的信赖性很强
•为*大程度减少网络停机时间 ,对光纤布线的适当安装和维护尤为必要。无论是否需要基本光纤检验功能、*故障排除和检测或记录损耗和功率测量
•Fluke Networks 的 SimpliFiber® Pro 光功率计和光纤测试工具包都是能满足您需要的*佳*线光纤仪器
产品特点:
•单一端口和双波长功能将测试时间加快了一倍,而且无需再将两次波长测量结果记录到一条记录中
•附加的 1490 和 1625 nm 波长扩大了产品的应用范围
•当检测到实时光纤时,CheckActive™ 功能会发出可听音并显示图标,无段再进行测量
•使用 FindFiber™ 远程标识,个人可快速识别电缆连接或路线(对接线板尤其有用),无须多个技术人员同时位于光纤链路的各端进行颜色组合匹配
•*小/*大功能可自动实现,对间歇性电源波动的准确跟踪
•大型的内部存储器会保存1000 结果,以此确保实现连续测试和记录
•使用 LinkWare 电缆测试管理软件,可帮助您分析测试结果并创建的测试报告
•多种工具包配置可满足“*线”光纤处理需要,包括光纤检验、检测和清洁 - 全部包括在、耐用的便携包中
环境规格 | |
操作温度 | -10º C 到 50º C |
贮存温度 | -20º C 到 50º C |
工作湿度 |
|
EMI、RFI 和 EMC | 符合标准1 |
1 符合相关的欧盟指令;符合相关的澳大利亚标准; 由加拿大标准协会列出; 符合 21CFR.1040.10、11 和 EN60825-1,2:2007(1 类,危险等级 1)
光功率计 | |
探测器类型 | InGaAs |
校准波长 | 850 nm、1300 nm、1310 nm、1490 nm、1550 nm 和 1625 nm |
测量范围 |
|
功率测量线性 |
|
功率测量的不确定性3 | ±0.25 dB |
显示分辨率,dB 或 dBm | 0.01 dB |
自动双倍波长切换 | 是 |
功率显示设备 | dBm、mW、μW |
自动波长检测 | 是 |
数据存储 | 1000 记录,每条记录包含多个波长 |
外部接口 | USB, 2.0 全速 |
光纤连接器 | 可拆卸适配器、SC 适配器用作默认适配器,可选适配器包括 LC 和 ST |
显示更新率 | 每秒读取 1 次 |
参考 | 各个波长的独立装置 |
FindFiber 标识检测 | 是 |
供电要求 | 2 AA 碱性电池 |
电池寿命4 | > 50 小时(典型) |
自动断电 | 10、20、30 或 60 分钟(用户可以禁用) |
低电量*告 | 是,低电池图标闪烁 |
大小 (L x W x H) | 6.4 英寸 x 3.2 英寸 x 1.5 英寸 (16.5 cm x 8.0.cm x 3.9 cm) |
重量 | 11.5 盎司 (325 克) |
1 适用于 850nm、±0.2 dB 适用于 0 至 -45 dBm 的功率、 ±0.25 dB 适用于 < -45 dBm 的功率
2 ±0.1dB 适用于 0 至 -55 dBm 的功率、±0.2 dB 适用于 > 0 dBm 和 < -55 dBm 的功率
3 23°C ±2°C, 功率等级 -20dBm, 连续波,62.5/125µm 多模波长,9/125 µm 1310,1490、1550 和 1625 nm;添加 0.1 dB 用于 1625 nm,
4 用于被测的功率等级 0 dBm 或以下,电池寿命取决于电池的使用条件和电池类型。Fluke Networks 推荐使用碱性电池。
多模光源 | |
发射器类型 | LED |
中心波长 | 850 nm、1300 nm |
波长准确度 |
|
谱宽 (FWHM) |
|
*小输出功率 | 850/1300 nm:³ -20 dBm |
功率输出稳定性1 | ±0.1 dB 超过 8 小时 |
自动双倍波长切换 | 是,可以由用户启用/禁用。 |
光纤输出连接器 | 固定 SC |
FindFiber 代码生成 | 是,标识 1 时固定。 |
模式 | CW,2 kHz 已调制,自动波长 |
供电要求 | 2 AA 碱性电池。 |
电池寿命2 | 40 小时(典型) |
自动断电 | 30 分钟(用户可以禁用) |
低电量*告 | 是, LED 闪烁。 |
大小 (L x W x H) | 5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm) |
重量 | 1.8 盎司 (g)278 |
1 23° C ± 2° C,5 分钟预热之后
2 在自动波长模式,电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。
单模光源 | |
发射器类型 |
1310 nm/1550 nm:双 FP 激光器 1490 nm/1625 nm:双 DFB 激光器 |
中心波长 |
|
波长准确度 |
|
谱宽 (RMS) |
|
*小输出功率 |
1310/1550 nm ≥ -7dBm(典型) 1490 nm/1625 nm:≥ -3 dBm(典型) |
功率输出稳定性1 | ±0.25 dB 超过 8 小时 |
自动双倍波长切换 | 是,可以由用户启用/禁用。 |
光纤连接器 | 固定 SC |
启动条件 | 9/125 μm 光纤 |
FindFiber 代码生成 |
1310/1550 光源在标识 2 时固定 1490 nm/1625 nm 在标识 3 时固定。 |
模式 | CW,2 kHz 已调制,自动波长 |
供电要求 | 2 AA 碱性电池 |
电池寿命2 | 30 小时(典型) |
自动断电 | 30 分钟(可以由用户启用或禁用) |
低电量*告 | LED 闪烁。 |
大小 (L x W x H) | 5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm) |
重量 | 9.8 盎司 (278 克) |
1 23° C ± 2° C,5 分钟预热之后
2 在自动波长模式,电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。
FindFiber 光源规格 | |
发射器类型 | 激光 |
光源连接器 | 固定 SC |
FindFiber 代码生成 | 1 至 8。默认是 3。 |
通电/低电量指示 | LED |
供电要求 | 2 AA 碱性电池 |
电池寿命 | > 80 小时(典型) |
自动断电 | 30 分钟 |
低电量*告 | LED 闪烁。 |
大小 (L x W x H) | 7.1 英寸 x 1.3 英寸 x 1.0 英寸(17.9 厘米 x 3.2 厘米 x2.5 厘米) |
重量 | 4.4 盎司 (g)125 |
安全 | 满足 1 级 CDRH |
型号/名称 | 说明 |
SFSINGLEMODE2 | SimpliFiber Pro 单模 1490/1625 激光光源。固定 SC 端口(使用单独购买的混合测试参考导线附件,可提供 ST 和 LC 测试功能)包括 FindFiberTM 光源功能。 |
SFPOWERMETER | SimpliFiber Pro 光功率计;包括 SC 适配器。 |
SFMULTIMODESOURCE | SimpliFiber Pro 多模 850/1300 光源。固定 SC 端口(使用单独购买的混合测试参考导线附件,可提供 ST 和 LC 测试功能)包括 FindFiberTM 光源功能。 |
SFSINGLEMODESOURCE | SimpliFiber Pro 单模 1310/1550 激光光源。固定 SC 端口(使用单独购买的混合测试参考导线附件,可提供 ST 和 LC 测试功能)包括 FindFiberTM 光源功能。 |
套件
型号/名称 | 说明 |
FTK2100 | 单模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、两个单模光源(1310/1550 和 1490/1625 nm)、便携包和 SC 电表适配器。 |
CIQ-FTKSFP | 铜和光纤技术人员工具包 - 包括 CableIQ (CIQ-KIT) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。 |
MS2-FTK | 铜和光纤基础技术人员工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。 |
FTK450 | 完整的光纤检验工具包(配 FT500 FiberInspector Mini)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、1310/1550 单模源、 VisiFault VFL、FT500 FiberInspector Mini、两个 (2) FindFiber 远程标识源和便携包;SC、ST 和 LC 功率计适配器和 NFC-KIT-BOX 光纤清洁工具包。 |
FTK1350 | 多模光纤检验工具包(配 FT500 FiberInspector Mini)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT500 FiberInspector Mini、FindFiber 远程标识源和便携包;SC、ST 和 LC 电表适配器。 |
FTK1300 | 多模光纤检验工具包(配 FT120 FiberViewer)– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT120 FiberViewer、FindFiber 远程标识源和便携包;SC、ST 和 LC 电表适配器。 |
FTK1000 | 多模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、850/1300 多模源、便携包和 SC 电表适配器。 |
FTK2000 | 单模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、1310/1550 单模源、便携包和 SC 电表适配器。 |
零配件
型号/名称 | 说明 |
NFK1-EFLC-SC | 一个 62.5 µm SC/SC 环型通量发射控制器(DTX 需要两个) |
NFK1-EFLC-LC | 一个 62.5 µm SC/LC 环型通量发射控制器(DTX 需要两个) |
NFK2-EFLC-SC | 一个 50 µm SC/SC 环型通量发射控制器(DTX 需要两个) |
NFK2-EFLC-LC | 一个 50 µm SC/LC 环型通量发射控制器(DTX 需要两个) |
FINDFIBER | 一 (1) 个 FindFiber 远程标识源。 |
FINDFIBER-6 | 一套六个 (6) FindFiber 远程标识源 |
FT500 | FiberInspector Mini 视频显微镜 - 包括光纤探头和显示屏、交流电源适配器/电池充电器、探头适配器接头(ST、SC 和通用 2.5mm 跳线接头) 以及软携包) |
FT525 | FiberInspector Mini 清洁工具包 - 包括 FiberInspector Mini;成套清洁物品(清洁块、十张清洁卡、溶剂笔、2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签)和软携包。 |
FT120 | 光纤显微镜 - 200 倍放大,配 2.5mm 通用适配器 |
FT140 | 光纤显微镜 - 400 倍放大,配 2.5mm 通用适配器 |
NFC-Kit-Box | 光纤清洁工具包 - 包括带棉布的清洁块、五张带密封清洁区的清洁卡、溶剂笔和 2.5mm 端口清洁棉签。 |
NFC-Kit-Case | 光纤清洁工具包 - 包括带棉布的清洁块、十张带密封清洁区的清洁卡、溶剂笔和 2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签,全部装在一个耐用的便携包中。 |
NFK1-SMPLX-SC | 62.5 uM 单工测试参考电线套件 (SC/SC x) 2; 独特的专利防损坏端面 |
NFK1-SMPLX-LC | 62.5 uM 单工测试参考电线套件 (SC/LC、LC/LC) ; 独特的专利防损坏端面 |
NFK1-SMPLX-ST | 62.5 uM 单工测试参考电线套件 (SC/ST、ST/ST) ; 独特的专利防损坏端面 |
NFK2-SMPLX-SC | 50 uM 单工测试参考电线套件 (SC/SC x) 2; 独特的专利防损坏端面 |
NFK2-SMPLX-LC | 50 uM 单工测试参考电线套件 (SC/LC、LC/LC) ; 独特的专利防损坏端面 |
NFK2-SMPLX-ST | 50 uM 单工测试参考电线套件 (SC/ST、ST/ST) ; 独特的专利防损坏端面 |
NFK3-SMPLX-SC | 单工测试参考电线套件 (SC/SC x 2) ; 特殊专利防损端面 |
NFK3-SMPLX-LC | 单工测试参考电线套件 (SC/LC、LC/LC) ; 特殊专利防损端面 |
NFK3-SMPLX-ST | 单工测试参考电线套件 (SC/ST、ST/ST) ; 特殊专利防损端面 |
NFM110 | 用于 FiberInspector Mini 一套附件尖端(LC、FC 和 1.25mm 通用型) |
NFM115 | 用于 FiberInspector Mini 一套附件尖端(可替换 SC、ST 和 2.5 随附 LC、FC 的通用尖端,以及 1.25mm 通用型) |
NFA-SC-SINGLE | SC 可互换适配器 |
NFA-LC-SINGLE | LC 可互换适配器 |
NFA-ST-SINGLE | ST 可互换适配器 |
NFA-FC-SINGLE | FC 可互换适配器 |
支持
型号/名称 | 说明 |
GLD-FTK | 对于以下型号的 SimpliFiber Pro 光纤测试工具包,提供为期 1 年的金牌支持:FTK2000、FTK1450、FTK1350、FTK1300 和 FTK1000 |
-
