英国T&R Z-OVR 电缆阻抗测试系统由爱仪器仪表网代理，Z-OVR 是一款用于测量架空线路和地下电缆阻抗的电缆阻抗测试系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

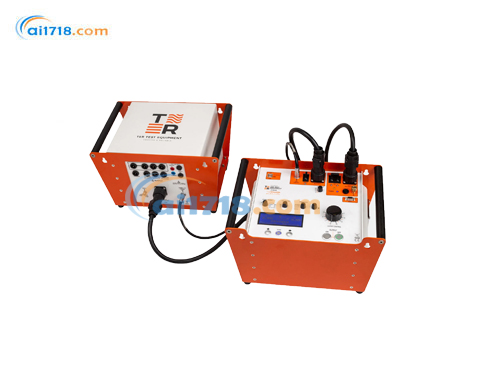

Z-OVR 是一款用于测量架空线路和地下电缆阻抗的电缆阻抗测试系统。该系统由一个独立的控制单元和一个输出变压器组成，控制单元集成了所有测量和控制功能，输出变压器则用于隔离输出电流和反馈电压。

测试时，向被测线路注入电流，同时测量线路两端电压的幅值和相角。系统会显示被测线路的电流、电压、相角和阻抗（Z 和 X）。此外，还能显示电压和电流的谐波含量。
Z=阻抗X=电抗

该设备具备数据记录功能，可使用标准 USB 存储设备。日期、时间、电流、电压、相角、频率以及通过配套 USB 键盘输入的注释信息，都会存储到 USB 存储设备中的 CSV 文件里。按下 “存储” 按钮，一组新的数据*会被写入 CSV 文件。

英国T&R Z-OVR 电缆阻抗测试系统产品特点

可测量架空线路和地下电缆的阻抗
直接读取电缆的 Z 和 X 值
相角显示功能
电压测量范围*高可达 300V
电流测量范围*高可达 80A
数据可存储到 USB 存储设备的 CSV 文件中
采用数字真有效值记忆电流表和电压表
固态开关设计
坚固紧凑的结构设计

输出端有三个抽头（75V、150V 和 300V），可测量多种线路和电缆的阻抗。提供四个电流量程（2.000A、10.00A、20.00A 和 100.0A）和两个电压量程（30.00V 和 300.0V）。

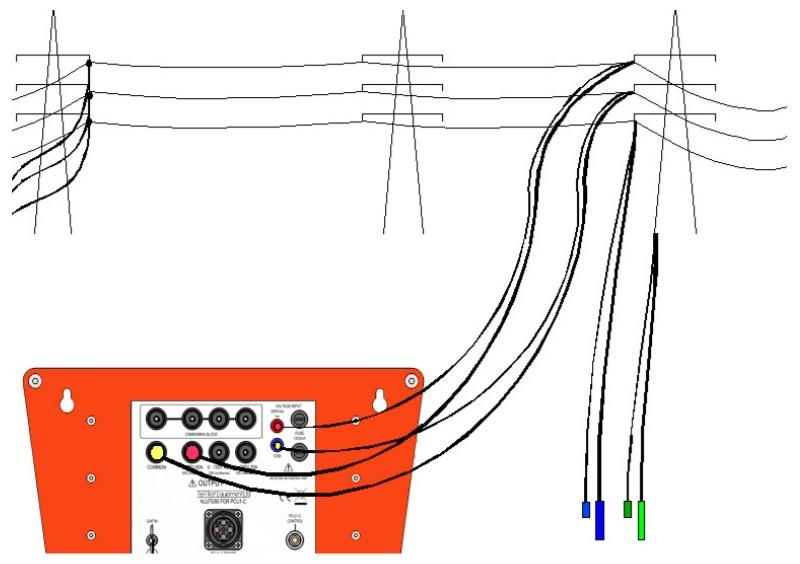

输出变压器单元所有输出端使用 6mm 安全连接器，输入端使用 4mm 安全连接器。输出端附近配有一组连接器，便于连接电缆，实现三相线路的并行测量。

设备配备了四条 10m 长、12mm² 的双芯测量电缆，每根电缆都有一根 12mm² 的导线用于注入电流，一根 6mm² 的导线用于电压反馈。所有测量均采用真有效值测量法。

Z-OVR 技术规格

交流输出电流和负载电压由带保持功能的真有效值测量系统进行测量。当输出关闭时，所有读数都会保持。系统提供四个电流量程和两个电压测量量程。

量程	满量程	分辨率	精度
2A	2.000A	0.001A	±1% 读数 + 5 字
10A	10.00A	0.01A	±1% 读数 + 5 字
20A	20.00A	0.01A	±1% 读数 + 5 字
100A	100.0A	0.1A	±1% 读数 + 5 字
30V	30.00V	0.01V	±1% 读数 + 5 字
300V	300.0V	0.1V	±1% 读数 + 5 字
相位	0 - ±180.0°	0.1°	±1°

输出额定值

电流额定值

输出	持续电流	5 分钟电流	*大值
75V 80A	40A	80A	80A
150V 40A	20A	40A	40A
300V 20A	10A	20A	20A

保护与安全

所有连接到被测线路的输出端和输入端都具备电气隔离功能。

Z-OVR 系统带有 CE 标志，设计符合 BS EN61010 标准要求。系统输出端配备电子脱扣装置，电源输入端和输出端装有断路器。加载单元输出端设有占空比脱扣装置，并具备全面的过热保护功能。

数据存储

Z-OVR 的所有测试结果都可存储在 USB 存储设备中。设备内置实时时钟，可为所有测试结果添加时间和日期标记。记录结果时，先使用 USB 键盘输入测试结果注释，然后选择 “自动存储”。每次按下 “存储” 键，当前的电流、电压及其他参数都会添加到 USB 存储设备的电子表格文件中。当前的测试结果可在显示屏上查看。所有结果都存储在 USB 存储设备中以测试日期命名的文件夹内，文件名则以测试时间命名。此外，Z-OVR 还能将电压和电流波形以 CSV 格式存储到 USB 存储设备中。

尺寸	重量
Z-OVR：450（宽）x 275（高）x 305mm（深）	26kg
NLU75/80：450（宽）x 275（高）x 330mm（深）	50kg

温度范围

存储温度：-20°C 至 60°C
工作温度：0°C 至 45°C

电源要求

电压：230V ± 10%
频率：45 - 65Hz，单相
*大功率：7kVA

标准配件

电源线（5m）
电源和测量互连导线（5m）
接地导线

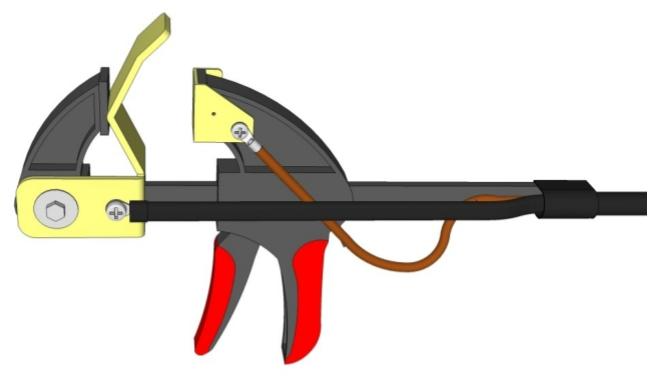

三根 10m 架空线路开尔文连接导线
一根 10m 接地开尔文连接导线
连接输出端至并行连接块的连接导线
USB 键盘、USB 存储设备

存储在 USB 存储设备中的示例数据

"Z-OVR","V0.12","C00","P1","A1"
"时间","日期","电流（A）","电压（V）","相位","频率（Hz）","Z","X","注释"
"11:18:40","21/12/17","10.00","1.000","90.0","0.1000","0.1000","电缆变电站xx至yy的A-B相"
"11:19:42","21/12/17","10.00","1.000","90.0","0.1000","0.1000","电缆变电站xx至yy的B-C相"
"11:20:49","21/12/17","10.00","1.000","90.0","0.1000","0.1000","电缆变电站xx至yy的C-A相"
"11:20:49","21/12/17","10.00","1.000","90.0","0.1000","0.1000","电缆变电站xx至yy的ABC-E相"
