意大利ISA TFS 2100E高压电缆故障定位由爱仪器仪表网代理，本产品是准确，易于安装的高压故障定位仪系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TFS2100E

TFS 2100E高压电缆故障定位产品简介：
•TFS 2100E高压电缆故障定位是准确，易于安装的行波故障定位仪系统
•TFS 2100E高压电缆故障定位是HV网络故障定位的一站式解决方案

TFS 2100E技术数据

项目	参数
尺寸	2U，19 英寸机架（483mm×323mm×83mm）
重量	不带模块：<4kg；带模块：<6kg
电源	基本模块：85 至 264V，50/60Hz 交流或 90 至 260V 直流；选项 1：35 至 140V 直流；选项 2：100 至 300V 直流
温度	工作温度：-10°C 至 55°C；存储温度：-40°C 至 85°C
相对湿度	0 至 90%，无冷凝
主站软件 TAS 2100E
行波分析软件 TAS-2100E 在装有 WINDOWS (R) 操作系统的 PC（主单元）上运行。TAS 2100E 收集安装在所有变电站的 TDU 100E 行波数据采集单元采集的瞬态数据，并自动计算故障距离。
软件主要功能如下：
・TFS 使用双端和广域故障定位方法自动计算故障距离，误差小于 ±50 米。它还提供工具，允许操作员分析行波时间标签和波形
・故障定位结果是距变电站的距离，单位为公里或微秒，或线路的杆塔
・广域故障定位使用整个电网中多个变电站的时间标签来识别故障点
・TAS 2100E 可以通过检查工频电流的大小和断路器的开 / 关逻辑输入来区分记录的行波扰动的性质。
・行波的三种可能原因：实际故障、闪电或断路器操作会显示在故障摘要中
・TAS 2100E 一旦检测到故障，*会自动收集远程变电站的故障数据，并将其存储在本地数据库中。本地数据库基于标准 SQL 格式
・TAS 2100E 执行故障记录管理、报告预览和打印。故障记录可以导出为 COMTRADE 格式
・系统执行故障模拟
・系统具有全面的自诊断能力
・TAS 2100E 可以远程上传、查看、更改 TDU 100E 的配置，并重置设备。软件和固件免费授权，包括升级
・TAS 2100E 可以使用数据库的表文件，通过 DNP 3.0 协议或可选的 IEC 61850 将数据发布到其他系统。数据也可以通过 TAS-web 查看
订购信息
代码	模块
----	----
40171	TFS2100E - 1 LINE DIRECT with software
41171	TFS2100E - 1 LINE INDIRECT with software
42171	TFS2100E - 2 LINES DIRECT with software
43171	TFS2100E - 2 LINES INDIRECT with software
44171	TFS2100E - 3 LINES DIRECT with software
45171	TFS2100E - 3 LINES INDIRECT with software
46171	TFS2100E - 4 LINES DIRECT with software
47171	TFS2100E - 4 LINES INDIRECT with software
90171	CT MOUNTING PLATE
91171	ADDITIONAL ANALOG INPUT TYPE AI
92171	ADDITIONAL ANALOG INPUT TYPE AV
93171	ADDITIONAL ANALOG INPUT TYPE A-DIRECT
96171	OPTIONAL POWER SUPPLY 35 V to 140 V
97161	OPTIONAL POWER SUPPLY 100 V to 300 V
32171	TSG-10 impulse generator

TFS 2100E高压电缆故障定位产品特点：

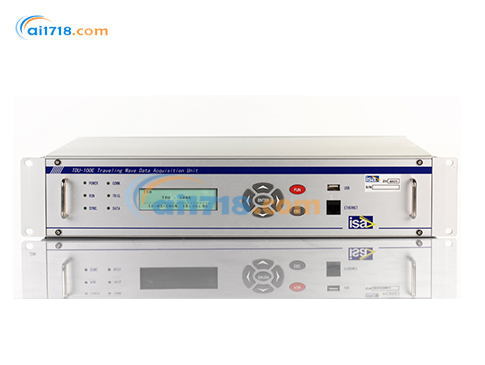

•TDU 100E：安装在变电站中的设备。
•TAS 2100E：安装在主机中的软件。主要特点：
•高压网络故障定位的一站式解决方案
•精度：定位误差小于±50m（小于一塔）
•快速：故障位于几毫秒内
•不受故障电阻的影响
•GPS同步已嵌入到TDU 100E中
•适用于各种电力线交直流
•自动计算故障距离
•广域故障定位从整个网络收集数据
•该位置直接在网络地图上执行
•无限数量的受监控线路
•减少架空线中断时间
•非侵入式安装，易于安装
•主站软件，用于距离故障的计算和分析
•可用的连接类型：互联网，调制解调器和点对点
•变电站也通过IEC61850-8接口进行连接。

TFS 2100E产品规格

项目	参数
尺寸	2U，19 英寸机架（483mm×323mm×83mm）
重量	不带模块：<4kg；带模块：<6kg
电源	基本模块：85 至 264V，50/60Hz 交流或 90 至 260V 直流；选项 1：35 至 140V 直流；选项 2：100 至 300V 直流
温度	工作温度：-10°C 至 55°C；存储温度：-40°C 至 85°C
相对湿度	0 至 90%，无冷凝
主站软件 TAS 2100E
行波分析软件 TAS-2100E 在装有 WINDOWS (R) 操作系统的 PC（主单元）上运行。TAS 2100E 收集安装在所有变电站的 TDU 100E 行波数据采集单元采集的瞬态数据，并自动计算故障距离。
软件主要功能如下：
・TFS 使用双端和广域故障定位方法自动计算故障距离，误差小于 ±50 米。它还提供工具，允许操作员分析行波时间标签和波形
・故障定位结果是距变电站的距离，单位为公里或微秒，或线路的杆塔
・广域故障定位使用整个电网中多个变电站的时间标签来识别故障点
・TAS 2100E 可以通过检查工频电流的大小和断路器的开 / 关逻辑输入来区分记录的行波扰动的性质。
・行波的三种可能原因：实际故障、闪电或断路器操作会显示在故障摘要中
・TAS 2100E 一旦检测到故障，*会自动收集远程变电站的故障数据，并将其存储在本地数据库中。本地数据库基于标准 SQL 格式
・TAS 2100E 执行故障记录管理、报告预览和打印。故障记录可以导出为 COMTRADE 格式
・系统执行故障模拟
・系统具有全面的自诊断能力
・TAS 2100E 可以远程上传、查看、更改 TDU 100E 的配置，并重置设备。软件和固件免费授权，包括升级
・TAS 2100E 可以使用数据库的表文件，通过 DNP 3.0 协议或可选的 IEC 61850 将数据发布到其他系统。数据也可以通过 TAS-web 查看
订购信息
代码	模块
----	----
40171	TFS2100E - 1 LINE DIRECT with software
41171	TFS2100E - 1 LINE INDIRECT with software
42171	TFS2100E - 2 LINES DIRECT with software
43171	TFS2100E - 2 LINES INDIRECT with software
44171	TFS2100E - 3 LINES DIRECT with software
45171	TFS2100E - 3 LINES INDIRECT with software
46171	TFS2100E - 4 LINES DIRECT with software
47171	TFS2100E - 4 LINES INDIRECT with software
90171	CT MOUNTING PLATE
91171	ADDITIONAL ANALOG INPUT TYPE AI
92171	ADDITIONAL ANALOG INPUT TYPE AV
93171	ADDITIONAL ANALOG INPUT TYPE A-DIRECT
96171	OPTIONAL POWER SUPPLY 35 V to 140 V
97161	OPTIONAL POWER SUPPLY 100 V to 300 V
32171	TSG-10 impulse generator
