乌克兰KEP(凯普) SWG-32/2000 手推车式三档电力电缆故障定位系统-爱仪器仪表网

乌克兰KEP(凯普) SWG-32/2000手推车式三档电力电缆故障定位系统由爱仪器仪表网销售，本产品是是一体化、高可靠性的手推车系统，三档高压单元，在8kV,16kV,32kV均能达到2000焦耳，*定点更简单，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

SWG-32/2000手推车式三档电力电缆故障定位系统简介：

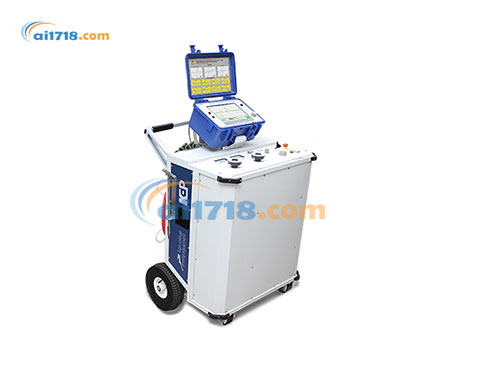

乌克兰凯普KEP公司手推车式SWG-32/2000三档电缆故障定位系统是国际电力电缆检测行业的*产品，三档高压单元适合额定电压380V-220kV各种疑难程度的电缆故障的快速智能定位，内置智能脉冲反射仪RIF-9，自动引导式菜单，支持多次弧反射专利、低压脉冲法TDR、感性弧反射法ARM、脉冲电流法ICE、衰减法DECAY全面预定位解决方案。SWG-32/2000冲击能量在8kV,16kV,32kV均能达到2000焦耳，对击穿电压较高、中等、较低不同情况故障有丰富的现场应对能力。大轮胎适合楼梯上下移动，是业内*的电缆故障定位真正的仪器。乌克兰凯普KEP公司拥有国际实验室认可合作组织 ILAC认可的高压测量校准实验室，出厂检测报告*，产品经久耐用，深受100多个*和地区电力电缆运行维护客户的喜爱。

SWG-32/2000手推车式三档电力电缆故障定位系统特点：
•非常适合经常携带到现场使用；操作简单轻松，适合野外使用；
•感性弧反射高端滤波器，自动延长电弧作用时间，提高一次波形成功率；
•内置多种故障预定位方法，包括多次弧反射专利、低压脉冲法、感性弧反射法ARM、脉冲电流法ICE、衰减法DECAY等；覆盖380V-220kV电缆95%以上的电缆故障。
•三档高压单元，在8kV,16kV,32kV均能达到2000焦耳，*定点更简单；
•10.4” 高亮度智能脉冲反射仪，自动引导式菜单，全中文界面；
•操作界面更加友好，大轮子适合楼梯上下移动；
•欧洲*制造技术，高低压连接端子无氧纯铜材质，确保接线有效无虚接；
•一体化系统，无须分体式接线；可靠性高，经久耐用。

SWG-32/2000手推车式三档电力电缆故障定位系统应用：
• 直流（整流）电压32kv以下电缆绝缘测试；
• 故障烧穿- 燃烧故障电缆绝缘层；
• 电缆故障预定位-基于脉冲反射法（TDR）、电压波振荡法（DECAY）、脉冲电流包络法（ICE）和电弧反射法（arc/arc multi-shot）的RIF-9反射计；
• 电缆故障*定点-使用高达2000 J的浪涌波发生器和合适的信号接收器，用声学方法查明电缆故障点。

SWG-32/2000手推车式三档电力电缆故障定位系统标准配置：
SWG-32-2000 三档电缆故障智能定位主机一台、RIF-9 智能脉冲反射仪一台、手推车车体一只。

SWG-32-2000三档高压单元

序号	项目	技术参数
1	DC输出电压	0-32kV，连续可调
2	烧穿输出电压	0-32kV，连续可调
3	预定位输出电压	三档，0-8kV;0-16kV;0-32kV
4	预定位高压脉冲*大能量	三档，2000J@8kV; 2000J@16kV; 2000J@32kV
5	高压冲击输出电压	三档，0-8kV;0-16kV;0-32kV
6	高压冲击*大能量	三档，2000J@8kV; 2000J@16kV; 2000J@32kV
7	内置电容器	三档，63uF; 16uF; 4uF
8	脉冲时间间隔	每隔3-15秒
9	安全监测	紧急停止开关、钥匙开关、零位限位保护等监测子单元
10	供电电源	交流220V，50Hz,1kVA
11	质量	125kg
12	体积	1112×731×533mm（高×长×深）

RIF-9智能脉冲反射仪

序号	项目	技术参数
1	测量范围（在V/2= 100 m/μs时）	0m-120km，共11级量程
2	脉冲宽度	10ns – 100µs
3	采样频率	200MHz
4	低压脉冲比较法	三相同时测试
5	测量精度	±0.01％
6	显示	10.4”英寸超亮高清晰彩色TFT显示器
7	V/2量程	50m/µs---150m/µs
8	预定位模式	多次弧反射专利、低压脉冲法、感性弧反射法ARM、脉冲电流法ICE、衰减法DECAY
9	弧反射滑动波形	15-64个
10	输出阻抗	10欧姆-500欧姆，自动匹配
11	储存波形数	1000条
12	动态放大量程	-33dB…104dB
13	数据接口	USB 2.0接口
14	操作环境温度	-35℃～+50℃
15	电池	锂充电电池
16	尺寸（长×高×宽）	360×160×270mm
17	质量	4.0kg

智能*定点仪P-1000

*定点方法	智能时间差法
声音信号放大倍数	>100dB
磁场信号放大倍数	>64dB
声音信号可选滤波带宽	120Hz-800Hz 120Hz-1800Hz 270Hz-1500Hz 500Hz-3000Hz 全通道滤波
液晶显示器	160x104带背光的点阵液晶
*定点精度	±0.1m
电源	锂充电电池，2700mAh
连续工作时间	10小时及以上
功耗	0.07W
体积（宽×高×深）	180×70×120mm
质量（含充电电池）	主机0.7kg；探地麦克风2.6 kg
防尘防水等级	IP65
操作环境温度	-25℃～+50℃
储存环境温度	-25℃～+50℃
