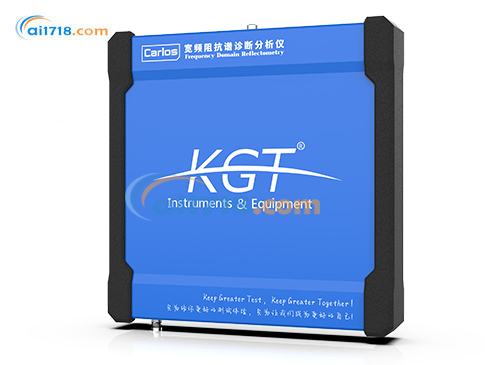

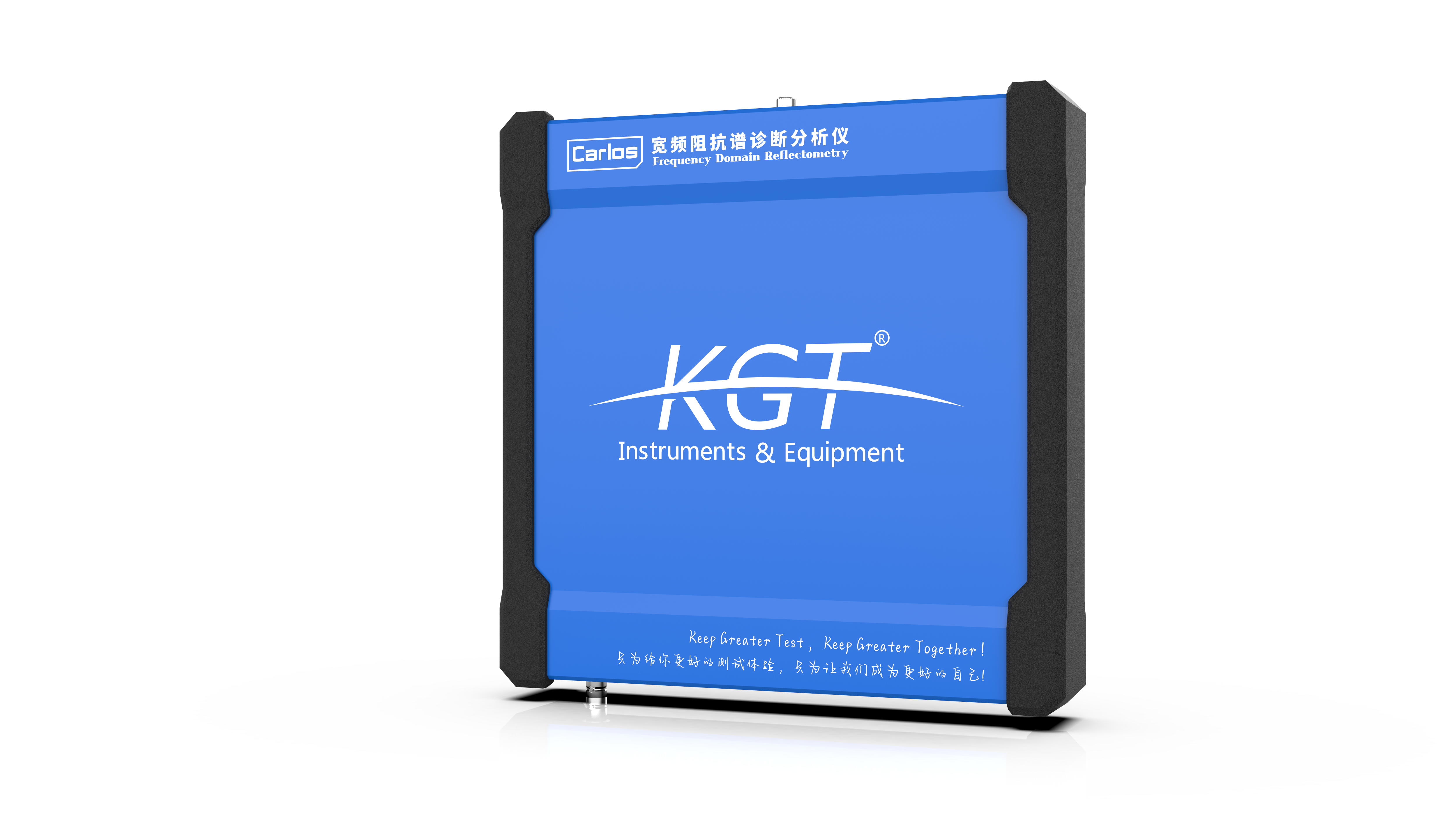

Carlos 电缆宽频阻抗谱分析仪是一款小巧、轻便、高速的设备，可在实验室或现场等复杂环境中，快速、*地定位电缆的局部缺陷。它通过将扫频信号注入电缆来获取电缆阻抗谱数据，并使用信号处理和算法等方法来定位缺陷。使用配套的测试软件可使诊断过程更加快捷和简单，只需连接设备，设置参数后即可连接电缆进行诊断，几分钟后，您可以轻松地确定缺陷的位置。该产品为电缆缺陷定位提供了准确、可靠的解决方案。
■ 实现了现场复杂电磁环境下的高精度、宽频域、快速、无损的电缆局部缺陷定位。
■ 实现了信号窗函数处理、干扰点抑制消除、多处缺陷同时定位的电缆诊断要求。
■ 具有用户体验友好、操作界面简单易行的配套软件测试系统。
应用场景
电缆宽频阻抗谱分析仪是一种用于电力系统中高压电缆的检测和分析的仪器设备。其功能包括以下几个方面：
■ 阻抗测量：该仪器可以对电缆的阻抗进行*测量，得到电缆的阻抗谱。通过分析阻抗谱，可以确定电缆中存在的故障类型，如短路、断路、局部放电等。
■ 故障定位：在发生电缆故障时，该仪器可以通过测量电缆的阻抗谱，确定故障的位置，并提供*的故障定位结果。
■ 电缆质量评估：电缆的质量是影响电力系统安全运行的重要因素之一。电缆宽频阻抗谱分析仪可以测量电缆的阻抗谱，进而评估电缆的质量，为电力系
统运行提供重要参考。
■ 预防性维护：通过定期使用该仪器对电缆进行阻抗谱测量，可以实现电缆的预防性维护。及早发现电缆的问题，并及时采取措施，可以大大提高电力系
统的可靠性和安全性。
总之，电缆宽频阻抗谱分析仪可以对电力系统中的高压电缆进行全面的检测和分析，为电力系统的安全运行提供重要的支持。
产品特征
■ 高精度：电缆缺陷定位结果准确可靠，误差不超过 0.5%。
■ 频率可调：用户可自行设置测试频率范围，以适应不同电缆的长度和电压等级，改变频率上限可调节定位精度。
■ 操作简便：软件操作简单，用户体验友好，设置好参数后，一键得出电缆缺陷定位结果图，无需额外操作。
■ 历史记录：可储存历次检测定位结果，方便对比分析和建立电缆健康档案。
■ 无损检测：产品检测快速，对电缆无损伤，可以缩短停电检修时间，将停电时间和影响降至*低。
■ 轻便易携：产品轻便易携带，方便日常运输、安装和测试等操作。

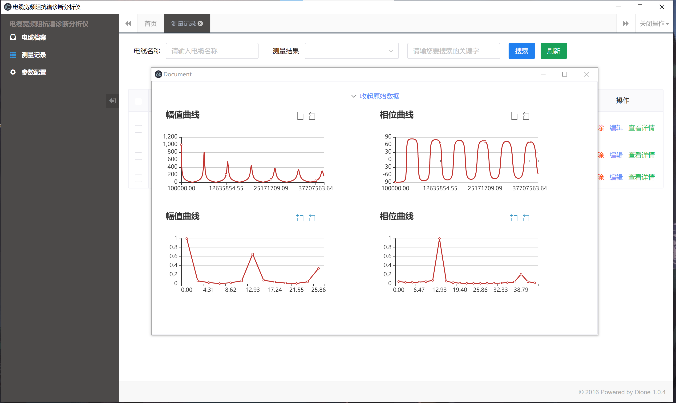

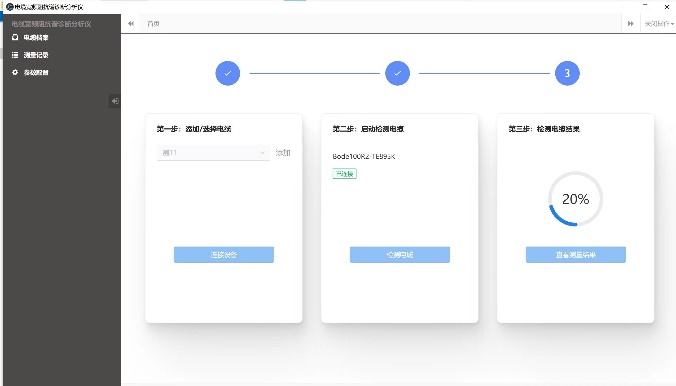

软件界面
软件易于使用，用户界面简洁直观，不需要专家级知识，内置智能诊断定位算法，可自动形成电缆缺陷定位图谱。
|
测试参数 |
|
|
测试频带范围 |
20Hz~100MHz |
|
激励源*大电压输出 |
5V，更新速率 1000MS/s |
|
动态测试范围 |
>80dB |
|
缺陷定位误差 |
不超过 0.5% |
|
有效测试长度 |
10m~10km |
|
可工作温度 |
-20℃～ +60℃ |
|
可工作湿度 |
≤80%（RH，即相对湿度） |
|
可工作海拔 |
≤3000m |
|
机械参数/电源电压 |
|
|
重量 |
3.2kg（不含测量电缆） |
|
尺寸 ( 长 × 宽 × 高 ) |
22×20×8cm |
|
电源 |
DC, 9~24V, 10W |
|
附件 |
|
|
DC 电源线，USB 数据传输线，用于与电缆连接的鳄鱼夹连接线，坚固的运输箱。 |
|
-
