奥地利B2 HVA34超低频电缆测试系统由爱仪器仪表网代理，本产品是用于测试中低压电缆的真正紧凑便携的超低频测试系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

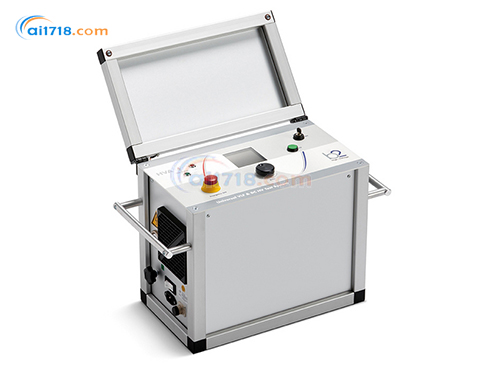

HVA34超低频电缆测试系统简介：
•HVA34是用于测试中低压电缆的真正紧凑便携的超低频测试系统。
•根据GB50150-2016和IEEE400.2-2013 标准，可应用于10以下电缆的耐压测试、介质损耗、局部放电等项目的测试。
•HVA34可通过添加介损和局放模块，以到达电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试和局放测试等多种测试功能。
•同时HVA34是上同电压等级*轻的，*便携的超低频电缆测试设备。

为什么应用超低频进行电缆测试?
1.根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验。
2.根据IEEE400.2-2013，耐压试验可采用0.1Hz、3U0、15分钟的测试方法对电缆进行测试。耐压试验的同时，推荐进行介损及局放测试。
3.同时超低频设备具有体积小、能耗低、便携等特点。

HVA34超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司

HVA34超低频电缆测试系统特点：
•一机多用
该仪器可配备符合IEEE400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。

•强大的输出
输出电压峰值可达34kV，有效值可达24KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达15mA，比同类仪器所需测试时间更短。

•无限制运行时间
HVA系列超低频测试系统可对电缆进行连续测量。而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时。

•可视化软件
所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。

•DDD安全系统
仪器具有两个独立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全。

•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。

•运输方便
在尺寸，重量（19.5 /57/127/128kg）方面都具有突出特点，便于现场测试及运输。

•高清显示屏
具有高清的显示屏(4,3")，可以轻松读取测试结果。

•干性系统
仪器内部无油填充部件，方便用户日常的维护及运输。

•系统可升级
可根据用户的需要添加介损和局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。

HVA34配置
•标配：主机，高压线，电源线，接地线，电脑连接线，出厂证书，说明书，U盘（内含电脑软件）
HVA34/60/90/94超低频电缆测试系统-2

可选配介损和局放模块：

型号	介损模块	局放模块
HVA34	TD30	PD30-E
HVA60	TD60、PDTD60-2	PD60-2、PDTD60-2
HVA90	TD90-MC、PDTD90	PD90-2、PDTD90-2
HVA94	TD90-MC

HVA系列	HVA34	HVA60	HVA90	HVA94
输出电压 - VLF 正弦波 - DC - VLF 方波	34 kV, 24 kV rms ± 34 kV 34 kV	62 kV, 44 kV rms ± 60 kV 60 kV	90 kV, 64 kV rms ± 90 kV 90 kV	94 kV, 66 kV rms ± 90 kV 90 kV
输出电流 _*大	15 mA	40 mA	65 mA	65 mA
输出负载	0,5 µF @ 0.1 Hz @ 24 kV rms	1 µF @ 0.1 Hz @ 44 kV rms	1 µF @ 0.1 Hz @ 61 kV rms	0.85 µF @ 0.1 Hz @ 66 kV rms
*大容抗	12,0 µF	10,0 µF	10,0 µF	10,0 µF
输出模式	AC (VLF) 对称，在全范围内不受载荷影响，DC （正极或负极），烧穿/故障测试，电缆护套检测
DDD ® - 双放电设备	√	√	√	√
50 Hz - 12 kV 回授保护	√	√	√	√
USB /Bluetooth	√ / ×	√ / ×	√ / ×	√ / ×
尺寸长 x 宽 x 高 (mm)	430 x 250 x 360 mm	450 x 340 x 520 mm	545 x 445 x 610 mm	650 x 445 x 610 mm
重量	19,5 kg	57 kg	127 kg	128 kg
