加拿大ZENSOL CBV-32高压断路器振动分析仪由爱仪器仪表网代理，本产品针对电力设施如断路器(使用气体，油，空气，真空…)和电容器直到800KV或更高，提供*好的测试范围。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

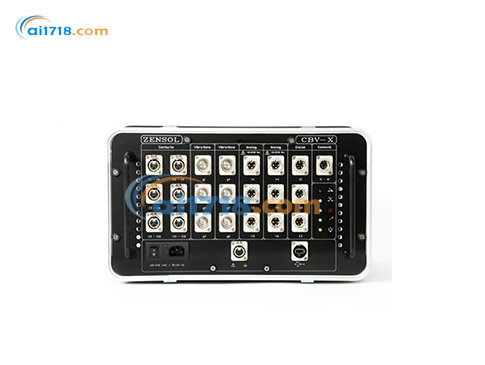

CBV-32高压断路器振动分析仪产品简介：
•CBV-32高压断路器振动分析仪结合了振动，时间，运动和动态电阻测试，所有这些测试都可在单一测试中进行
•CBV-32高压断路器振动分析仪被打造成能够执行相当*1µs (1GHz) 的测试，给用户提供了非常详细的机器状态
•CBV-32高压断路器振动分析仪结合了全量程的可执行测试，使CBV-19高压断路器振动分析仪可以检测比标准测试能做的更多的机械问题
•CBV-32高压断路器振动分析仪不需要打开或关闭您的电力网络来执行一个测试
•CBV-32高压断路器振动分析仪所有危险(SF6气体) 或必要组件(真空)可使您的安装保持不接触，同时使CBV-19高压断路器振动分析仪安全环保

CBV-32高压断路器振动分析仪产品特点：
•多合一: 时间，运动和动态电阻测试
•高采用率1µs (1GHz)*佳诊断方法
•一个软件，一个完全量程的测试(OpenZen CBV)
•在线,非侵入性和环保的测试直到800KV或更高
•抗冲击，预期使用寿命超过15年
•OpenZen CBV是一款包含了测试，处理，计算，分析和现场或实验室结果翻译所有必要工具的多合一软件

CBV-32高压断路器振动分析仪技术特性：

记录特性
采样时间：5 微秒 (µs) 至 26 毫秒 (ms)
采样率：38 Hz 至 200 kHz
记录时间：10 毫秒 (ms) 至 30 分钟
A/D 转换：16 位

外部触发能力
处理任何模拟输入
AC 或 DC 信号
上升沿或下降沿

干触点数字输入（3 种状态）
可用数量：6 或 12 个触点触点电源：40 VDC
型号：500 kV
闭合 (r˂30 Ω)
预插入 (30 Ω˂r˂4 kΩ)
打开 (r˃4 kΩ)
800 kV
闭合 (r˂30 Ω)
预插入 (30 Ω˂r˂2.4 kΩ) 打开 (r˃2.4 kΩ)
每个输入包含 2 个触点，可检测主触点和电阻触点。每个触点也可用于测量辅助（a/b 类型）或任何其他干触点。

用于湿触点的数字输入（2 种状态）可用数量：
CBV-19：前面板上提供 2 个，通过外部电缆*多提供 6 个
CBV-32：通过外部电缆*多提供 12 个
响应时间：5 µs（开启）， 40 µs（关断）
输入电压：0-300V AC/DC
开关电压：50V DC

加速度计输入
数量：3 或 6
加速度计类型：ICP
满量程范围：±50g、±500g、±1000g
频率范围：1 至 20 000 Hz

多功能模拟输入（16 位）
可用数量：3 或 6
分辨率：16 位 A/D 转换精度：+/- 1 mV
输入电压范围：-10 至 10 VDC
可以连接各种传感器（运动、电压, 电流, 压力, 湿度, 温度...)
注：Neutrik 连接器提供 10 VDC

模拟输入也用于：
KIT MO-SD：用于动态接触电阻测量 (DCRM) 的主触点和电弧触点 KIT ZLB：线性电阻运动
KIT ZMS：带电阻旋转传感器的模拟旋转运动
KIT ZLR：带电阻旋转的线性旋转运动传感器
KIT ZFT：*脱扣测试
ZVS：电压传感器
ZCS：电流传感器

用于光学编码器的数字输入（16 位）
可用数量：3 或 6
分辨率：8000 脉冲/转
传感器类型：增量
每次测试前自动重置为零
KIT ZMS：带数字编码器传感器的数字旋转运动
KIT ZLR：线性到旋转运动带数字编码器换能器

命令输出/电流输入
命令输出：2 个完全独立的接触器（闭合和断开，能够断开高达 30A 和 300V AC/DC）
电流输入：2 个集成和独立的电流传感器（与两个接触器串联）四个软件可选电流范围：+/-20A、+/-10A、+/-5A、+/-1A
霍尔效应电流传感器无需分流器即可测量电流。

一般
尺寸：17'' x 16.5'' x 10'' (43 x 42 x 25.4 cm)
重量：CBV-19 –˃ 24.25 lb (11kg) / CBV-32 –˃ 24.35 lb (11.5 kg)
电源：100 -240V AC (50-60 Hz +/- 10%)
工作温度范围：0oC 至 50oC（32oF 至 122oF）存储温度范围：-20oC 至 70oC（-4oF 至 158oF）湿度：0-95% 无冷凝。

系统包含
OpenZen 软件
全套手册
校准证书和测试报告
