PSM5410微波功率计/传感器 PSM5410微波功率计/传感器

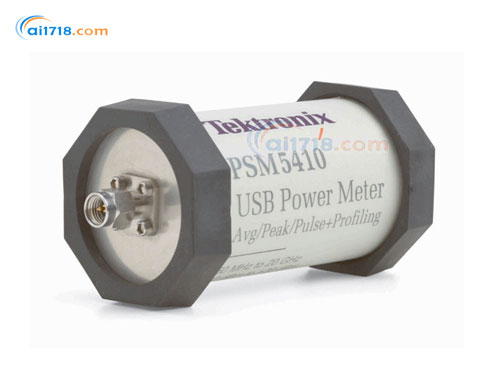

美国TEKTRONIX PSM5410微波功率计/传感器

型      号:PSM5410微波功率计/传感器
品      牌:美国TEKTRONIX
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
美国TEKTRONIX
美国TEKTRONIX

泰克作为测试、测量和监测领域的全球领导者,泰克公司是促进计算机和通信融合的主要厂商之一。几乎每次您浏览网站、点击鼠标、使用手机通话或打开电视机时,都会接触到泰克的技术。在几乎每个推动信息技术发展的全球领先的设计中心、实验室和通信网络中,都会采用泰克公司的产品和技术。 ...[查看更多]

浏览过此产品的用户最终购买了
美国Tektronix PSM5410微波功率计/传感器由爱仪器仪表网代理,本产品是在进行测量前不需要清校零或校准,节约时间,避免质量差的数据的微波功率计/传感器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

产品简介:
•仪表在整个温度范围内经过校准,在进行测量前不需要清校零或校准,节约时间,避免质量差的数据
•所有型号都提供了平均功率、占空比校正脉冲功率和测量数 据记录功能
•标配应用程序在Microsoft Windows 下运行
•功率计应用程序
•高速数据记录应用程序
•提供了LabVIEW 驱动程序和编程实例,适用于*常用的 Windows 编程环境,支持自动测试系统
•*大保持模式和相对测量模式
•偏置、频响和75Ω *小损耗校正
•灵活的平均模式,提供迅速稳定的测量
•TTL 触发输入和输出,与外部仪器同步
•通过/ 失败极限模式
•体积紧凑
•PSM5000 系列包括脉冲参数应用程序,对重复或脉冲式 信号进行测量
构建和显示脉冲包络曲线
•全曲线和选通测量,包括脉冲、峰值功率和平均功率、 过冲、波峰因数、上升时间和下降时间、脉宽、脉冲重复 频率、占空比
•曲线数据统计测量,如互补累积分布函数(CCDF)和概率 密度函数(PDF)

应用领域:
•普通RF 和微波平均功率测量
•检定重复的脉冲式信号,如导航、气象和其它雷达
•测量被调制信号峰值功率和平均功率,如GSM、CDMA、 WCDMA、HSPA、WiMAX,分析带宽高达10 MHz
•测量被调制通信信号的峰值功率和平均功率
•信号源电平控制反馈
•验证和检定功放、开关和其它RF 和微波器件
•维护、保养和安装DTV、蜂窝、微波无线链路及无线广播发 射机
•检验和校准测试设备和系统

产品特点:
•8 GHz、18 GHz、20 GHz 和26.5 GHz 型号
•多种型号,带有N 型连接器和3.5 mm 连接器
•动态范围*低-60 dBm,*高+20 dBm
•不确定度低达2.6%
•读取速度高达每秒2000 次
•功能强大、紧凑的功率传感器/ 功率计
•提供了快速准确的RF和微波功率测量功能
•视您选择的具体系列,其提供了多种CW 和脉冲调制测量功能
•每台仪表都标配Windows功率计应用软件,用来控制仪表,显示读数,记录数据
•功率传感器/ 功率计和PC相结合,提供了完整 的解决方案,不再需要使用单独的专用仪表主机
•通过标配功率计应用软件,用户只需按一下鼠标,*会出现熟悉的仪表控制功能,在PC屏幕上直接出现读数
•熟悉的Windows下拉菜单提供了额外的控制功能
•PC上会立即提供数 据,进一步进行分析和文件管理
•仪表使用标准USB 2.0 协议 和电缆与PC 通信,即插即用,使用简便
•把高速功率测量集成到测试中
•泰克PSM系列功率传感器提供了业内*快的测量速度(每秒读取2000 次)
•这可以明显缩短测试时间,提供以前没有提供的动态功率测量 信息
•标配高速记录应用程序为把这些数据放到PC中进行分析提供了一种机制
•对自编程测试应用,您可以使用LabVIEW或使用全面存档的API与传感器通信
•其为*常用的开发环境提供了范例程序
•通信库允许程序与*多12个传感器通信,而不需要使用昂贵的开关
•为与其它测量设备同步,包括触发输入和触发输出TTL信号
•高速测量、全面的编程工具和同步功能,使得这些传感器可以作为通用系统,增加到您的测试环境中
•选择能够满足您的需求的性能/ 功能


PSM5110 PSM5120 PSM5320 PSM5410
输入连接器 3.5 mm, 插头 N-type, 插头 N-type, 插头 3.5 mm, 插头
频率范围 100 MHz – 8 GHz 50 MHz – 18.6 GHz 50 MHz – 20 GHz
动态范围 100 MHz – 6 GHz: –60 dBm – +20 dBm
6 GHz – 8 GHz: –50 dBm – +20 dBm
–40 dBm – +20 dBm
*大峰值平均值比 100 MHz – 6 GHz: 80 dB
6 GHz – 8 GHz: 70 dB
55 dB
内部视频带宽 10 MHz, 典型值
时基 ±50 ppm, 典型值
实时采样率 500 kS/s
平均功率, *小脉冲宽度 500 ns, 典型值
峰值功率, *小脉冲宽度 200 ns, 典型值
脉冲曲线, *大等效时间 48 MS/s
脉冲曲线, *小上升时间 54 ns (–70 dBm – –20 dBm 脉冲, 4 GHz)
脉冲曲线, *小下降时间 44 ns (–70 dBm – –20 dBm 脉冲, 4 GHz)
脉冲曲线, 手动触发电平精度 ±1 dBm
脉冲曲线, *小周期数 2 个周期
脉冲曲线, 视频滤波器 100 kHz, 200 kHz, 300 kHz, 500 kHz, 1 MHz, 2 MHz, 3 MHz, 5 MHz, 10 MHz
总体准确度*1 总体不确定度 = 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
校准系数不确定度(CF) 100 MHz – 500 MHz: 4.0%
500 MHz – 8 GHz: 2.5%
100 MHz – 500 MHz: 4.0%
500 MHz – 8 GHz: 1.7%
50 MHz – 500 MHz: 4.0%
500 MHz – 10 GHz: 1.7%
10 GHz – 18.6 GHz: 1.9%
50 MHz – 500 MHz: 4.0%
500 MHz – 12.5 GHz: 2.6%
12.5 GHz – 18 GHz: 3.2%
18 GHz – 20 GHz: 3.5%
温度不确定度(TU) 40 °C < T ≤ 50 °C: 1.00%
30 °C < T ≤ 40 °C: 0.75%
20 °C < T ≤ 30 °C: 0.00%
10 °C < T ≤ 20 °C: 0.75%
0 °C < T ≤ 10 °C: 1.00%
40 °C < T ≤ 50 °C: 6.00%
30 °C < T ≤ 40 °C: 3.00%
20 °C < T ≤ 30 °C: 0.00%
10 °C < T ≤ 20 °C: 3.00%
0 °C < T ≤ 10 °C: 6.00%
*大平均功率 +20 dBm (100 mW);损坏电平:+23 dBm (200 mW)
*大脉冲功率 +20 dBm (100 mW);损坏电平:+23 dBm (200 mW)
测量速度 2000/s (100 settled measurements per second typical)
触发输入/触发输出 兼容TTL;损坏电平:5.5 V max, –0.5 V min;速率: 1 Hz - 750 kHz, 典型值
USB 接口 USB 版本: 2.0 版全速(11 Mb/s)
工作温度 0 °C – +55 °C
非工作温度 –25 °C – +85 °C
工作湿度 +30℃以下时15% - 95% RH (相对湿度);+30℃到+55℃时15% - 45% RH;无冷凝
非工作湿度 +30℃以下时15% - 95% RH (相对湿度);+30℃到+85℃时15% - 45% RH;无冷凝
工作高度 3,000 m (10,000 英尺)
非工作高度 15,000 m (50,000 英尺)
安全 ANSI/UL61010-1 (ISA-82.02.01), CAN/CSA,C22.2 No. 61010-1, EN61010-1, IEC 61010-1
EMC EN 61326 (1997); A1 (1998), 根据EN50082-2,Group 1, Class B, CE 提高测试电平
直径 PSM4320, PSM4410 :48 mm (1.9 英寸)
长度 PSM4320, PSM4410 :74 mm (2.9 英寸), 外加连接器
PSM4110, PSM4120 : 62 mm (2.4 英寸), 外加连接器
重量 PSM4320,PSM4410:112 g (3.95 盎司), 外加连接器的重量
PSM4110,PSM4120: 90 g (3.17 盎司), 外加连接器的重量
PSM3110 USB 功率传感器/ 功率计, 10 MHz-8 GHz,真实平均功率, 3.5 mm 插头
PSM3120 USB 功率传感器/ 功率计, 10 MHz-8 GHz,真实平均功率, N 型插头
PSM3310 USB 功率传感器/ 功率计, 10 MHz-18 GHz,真实平均功率, 3.5 mm 插头
PSM3320 USB 功率传感器/ 功率计, 10 MHz-18 GHz,真实平均功率, N 型插头
PSM3510 USB 功率传感器/ 功率计, 10 MHz-26.5 GHz,真实平均功率, 3.5 mm 插头
PSM4110 USB 功率传感器/ 功率计, 10 MHz-8 GHz,峰值功率和脉冲, 3.5 mm 插头
PSM4120 USB 功率传感器/ 功率计, 10 MHz-8 GHz,峰值功率和脉冲, N 型插头
PSM4320 USB 功率传感器/ 功率计, 50 MHz-18 GHz,峰值功率和脉冲, N 型插头
PSM4410 USB 功率传感器/ 功率计, 50 MHz-20 GHz,峰值功率和脉冲, 3.5 mm 插头
PSM5110 USB 功率传感器/ 功率计, 100 MHz-8 GHz,脉冲曲线, 3.5 mm 插头
PSM5120 USB 功率传感器/ 功率计, 100 MHz-8 GHz,脉冲曲线, N 型插头
PSM5320 USB 功率传感器/ 功率计, 50 MHz-18 GHz,脉冲曲线, N 型插头
PSM5410 USB 功率传感器/ 功率计, 50 MHz-20 GHz,脉冲曲线, 3.5 mm 插头
C3 三年校准服务
C5 五年校准服务
R5 五年维修服务
174-6150-00 USB 电缆, 2 m, 20 AWG
348-2013-00 更换用橡胶缆套
