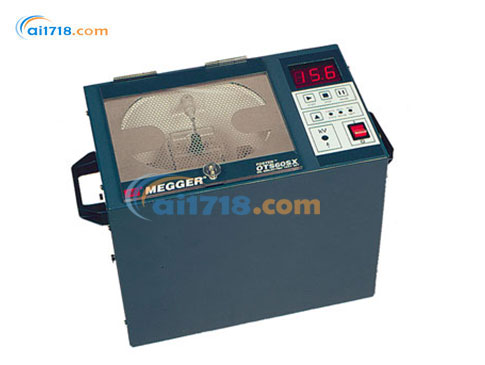

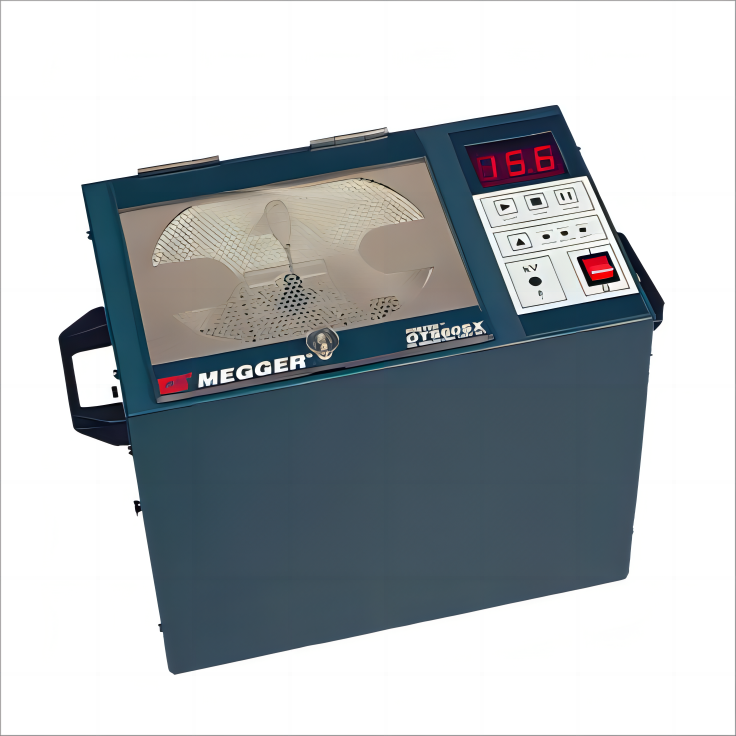

•OTS60SX2是一款轻量、半自动的油绝缘强度测试仪。
•OTS60SX2适合现场使用,由不同的线路电压供电。
•OTS60SX2高达60kV的输出电压,可用于测试各种各样的电气设备中的油,包括变压器、断路器和其它设备。
OTS60SX2半自动油测试仪特点:
•轻量、便携的装置,适于现场使用
•简单、半自动化操作
•适用于 60 kV 以内的全部油击穿试验
•1分钟自动计时,可进行简单耐压试验
OTS60SX2半自动油测试仪应用:
•一百多年来,油一直作为变压器内的绝缘介质。从早期的变压器设计开始,油*被认为是高效的冷却剂,不仅燃点高,而且耐电强度也高。如果维护的好,油可以较长时间地用于电气设备。许多因素会弱化油的绝缘属性。氧化反应、酸性、淤泥、气体和吸水性会导致油液降解的发生。这些过程会改变油的电性质并从电介质强度测试中看出来。
•Megger Limited推出的一系列油测试装置为所有油测试应用提供了解决方案。受欢迎的 OTS60PB 是一款全自动便携式装置。自动化、实验式 OTSAF/2 系列配备内置打印机,使用户能够进行自定义测试。
订购信息
Item
Order Code
Semi Automatic 60 kV Oil Test Set
OTS60SX
Included Accessories
Spacing Gauge (0,5 mm x 6)
6132-009
Accessory Pouch
6320-232
User Guide
6172-120
Power cord unterminated
25424-860
Power cord US plug
25970-002
Optional Accessories
Padded carrying case
6420-106
0,5 l Vessels with:
Spherical electrodes for IEC156
6320-233
Spherical electrodes for IEC156 with stirrer
6320-236
Mushroom electrodes for VDE0370
6320-234
Mushroom electrodes for ASTM D1816
with stirrer
6320-237
0.15 litre vessel with cylindrical electrodes
for ASTMD 877
6111-356
Spare Electrodes for 0.5 L vessels
Spherical (pair)
6220-484
Mushroom (pair)
6220-580
Cylindrical (pair)
6220-483
Cylindrical with 0,5 mm edge radius (pair)
6220-538
OTS60SX2规格 |
|
高压输出电压 | 0 - 60 kV |
测试频率 | 61,8 Hz |
变压器额定值 | 500 VA |
输出断开 | Within 1 ms of detection ofbreakdown |
输入 |
|
电源 |
115/230 V, switch selectable (99-132 V, 198-264 V) 50/60 Hz, max 80 VA |
使用 |
半自动功能,具有可选择的500/2000/3000 V/s电压上升率暂停功能,具有自动1分钟计时器,以进行耐压测试 |
控制 |
开始、暂停、停止和斜坡速率选择 |
显示 |
0、0-60、0kV25mmLED数字显示器“高压开启”LED |
测量精度 | 2% +/- 3 digits |
安全 |
该仪器符合IEC61010-1的要求 |
EMC |
符合IEC61326-1 |
温度 |
|
操作 | 0 to 40°C (32 to 104°F) |
存储 | -40 to +70°C (-40 to +158°F) |
运行 | 80% RH at 40°C (104°F) |
湿度 |
|
操作 |
80% RH at 40°C (104°F) |
存储 |
93% RH at 40°C (104°F) 95% RH at 25°C (77°F) |
尺寸 |
336 mm x 400 mm x 235 mm (13,2 in. x 15,7 in. 9,3 in.) |
重量 | 17,5 kg |
MEGGER OTS60SX2半自动油测试仪说明文档 |
|
|
|
-
