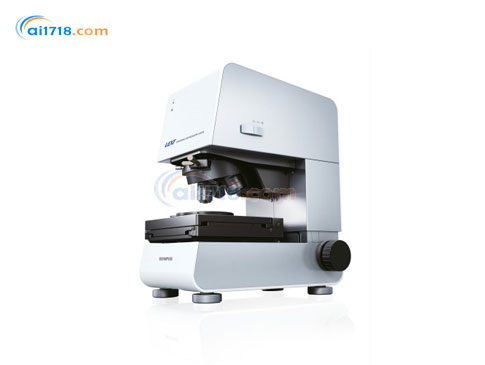

美国OLYMPUS OLS4100 3D测量激光显微镜由爱仪器仪表网代理，本产品是通过非接触的方式进行样品表面三维形貌观察和测量的3D测量激光显微镜，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•OLS4100是一款激光扫描显微镜，通过非接触的方式进行样品表面三维形貌观察和测量
•*高分辨率达10nm，可以方便快捷地获取影像，同时配备丰富的测量功能
•高度分辨率10 nm，轻松测量微小轮廓
•克服反射率的差异
•适用于透明层
•多层模式可实现对透明样品的顶部的透明层进行观察和测量
•即使在玻璃基片上覆有一层透明树脂层，也可测量出各层的形状和粗糙度以及表面覆膜的厚度
•使用接触式表面粗糙度测量仪，无法测量比探针的针尖直径更细微的表面轮廓
•OLS4100 有着微小的激光光斑直径，所以能够对微细形状进行高分辨率的粗糙度测量
•使用接触式表面粗糙度测量仪测量柔软的样品时，样品容易受到探针损伤而变形
•使用接触式表面粗糙度测量仪，其探针无法进入微米级的区域，所以不能对这些区域的特征进行测量
•而OLS4100 可以正确定位，能轻松测量出特定微小区域的粗糙度
•清晰鲜明的3D 彩色影像
•更加真实地再现表面, 激光DIC（激光微分干涉）
•用于简易3D 成像的智能扫描

产品特点：
•采用了有着高N.A. 的专用物镜和专用光学系统，LEXT OLS4100 可以*地测量一直以来无法测量的有尖锐角的样品这有利于粗糙度的测量
•由于采用405 nm 的短波长激光和更高数值孔径的物镜，OLS4100 达到了0.12 μm 的平面分辨率
•可以对样品的表面进行亚微米的测量
•结合高精度的0.8 nm 的光栅读取能力和软件算法，OLS4100 可以分辨出10 nm 的高度差
•OLS4100 采用了双共焦系统，结合高灵敏度的探测器，那些具有不同反射率材料的样品，也能在OLS4100 上获得鲜明的影像
•LEXT OLS4100 全新的多层模式则可以识别多层样品各层上反射光强度的峰值区域
•将各层设为焦点，这样即可实现对透明样品上表面的观察和测量
•也可以对多层样品的各层进行分析和厚度测量
•通常表示测量仪器的测量精度的，有2 个指标："正确性"，即测量值与真正值的接近程度，和"重复性"，即多次测量值的偏差程度
•OLS4100 是业界*同时保证了"正确性"和"重复性"的激光扫描显微镜
•OLS4100 从物镜制造到成品全部在奥林巴斯工厂内完成，并按照一系列严格的标准进行全面的检验并确保产品的质量后方才出厂
•交付产品时，由选拔出来的技术人员，在实际使用环境中执行校正和*后的调整
•OLS4100 采用了白色的LED 光源和高色彩保真度的CCD 照相装置以生成清晰、色彩自然的影像，所得影像可以与*的光学显微镜相*
•亮度和对比度之间更加优化的平衡, HDR（高动态范围）影像
•为了排除来自外部的影响，稳定测量和成像，OLS4100 机座内置了由螺旋弹簧和阻尼橡胶组成的"复合减震机构"以稳定操作环境
•可以把OLS4100 放在普通的桌子进行测量作业，不需要专用的防震平台
•新的超快模式获取扫描影像的速度是传统快速模式的2 倍，约是精细模式的9 倍
•OLS4100 还配备了带宽扫描模式，用于测量有限的目标区域，测量性能比传统模式快1/8
•要使用智能扫描模式获取影像时，只需一键操作即可
•OLS4100 在测量后可使用一键操作创建报表，而且使用编辑功能可以定制各个报表模板
•为用户设计的详细的向导功能取消了冗长的培训，让新手也能快速简单地进行操作

LSM 部分		光源、检出系统	光源：405 nm 半导体激光检出系统：光电倍增管
		总倍率	108x ～ 17,280x
		变焦	光学变焦1x ～ 8x
测量	平面测量	重复性	00x: 3σn-1=0.02 µm
	平面测量	正确性	测量值的±2%以内
	高度测量	方式	物镜转换器上下驱动方式
		行程	10 mm
		内置比例尺	0.8 nm
		移动分辨率	10 nm
		显示分辨率	1 nm
		重复性	50x: σn-1=0.012 μm
		正确性	0.2 ＋ L/100 μm 以下（L＝测量长度μm）
彩色观察部分		光源、检查系统	光源：白色LED 检查系统：1/1.8 英寸200 万像素单片CCD
彩色观察部分		变焦	数码变焦1x ～ 8x
物镜转换器			6 孔电动物镜转换器
微分干涉单元			微分干涉滑片：U-DICR 内置偏振光片单元
物镜			明视场平面半消色差透镜5x、10x LEXT 专用平面复消色差透镜20x、50x、100x
Z 对焦部分行程			100 mm
XY 载物台			100×100 mm（电动载物台），选件: 300×300 mm（电动载物台）

物镜
型号	倍率	视场	工作距离（WD）	数值孔径（N/A）
MPLFLN5X	108x-864x	2,560-320 μm	20.0 mm	0.15
MPLFLN10X	216x-1,728x	1,280-160 μm	11.0 mm	0.30
MPLAPON20XLEXT	432x-3,456x	640-80 μm	1.0 mm	0.60
MPLAPON50XLEXT	1,080x-8,640x	256-32 μm	0.35 mm	0.95
MPLAPON100XLEXT	2,160x-17,280x	128-16 μm	0.35 mm	0.95
