美国2B-TECHNOLOGIES　model 5002相序表

美国2B model 5002相序表由爱仪器仪表网代理，本产品是测量*的相序表，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

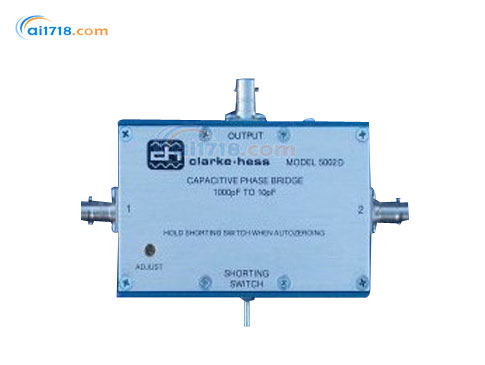

•型号model5002相序表验证桥集包括无源器件中所使用的型号5500-2期标准输出空指标，如一个真实有效值电压表，示波器或波形分析仪来验证结合*阶段的标准继续操作在其指定的相位精度的限制。每个网桥具有两个输入端的两个输出端子的*阶段标准空指示符的每个输入端子和输出端子之间连接的阻抗(电阻器或电容器)连接和一个输出端，该组包括四桥：

(1)5002A。甲一到一个电阻电桥

•标称50k的W装载在其两个输入在平衡。可用从1Hz到50kHz。固有相位误差小于1米1kHz和2M到50kHz

(2)5002B。甲一到一个电容电桥

•标称加载900pF在其两个输入在平衡。可用于从千赫兹到200kHz。固有相位误差不，从1kHz 2米至50kHz至200kHz的大于8m的。(可用于特殊的预防措施，下面千赫兹)

(3)5002C。有十一个电容桥

•额定负载为900pF和90pF在其两个输入平衡。可用于从千赫兹到200kHz。为5kHz和50kHz的标准C之间的桥梁固有的相位差小于2m，不大于8m至200kHz

(4)5002D。一百到一个电容桥

•额定装载1000pF与l0pF在其两个输入平衡。可用于从千赫兹到200kHz。为5kHz和50kHz的标准D之间的桥梁固有的相位差小于2m，不大于8m至200kHz

•在除了的桥梁，每个集合包含三个相互连接的同轴电缆的电缆，使用手册和一组数据比较由Clarke-赫斯开发的标准网桥组设置为特定的桥

工作：

•四臂桥有一个单一的发生器，和调整，以产生至少两个臂的*低输出。随着阶段标准，存在两个输出与它们之间的一个可调节的相移。这意味着，两手臂有足 够的桥梁。桥可以被平衡通过调整两个发电机和它们之间的相位角的相对幅度。 两个电桥的输入端之间的相位角时，如果具有相同的阻抗的两个桥臂的相位角时，电桥将平衡正是180，和连接到其输入端的阻抗的幅度除以每个输入振幅具有相同的值。所有的网桥的设计和构造，从而使两个阻抗在很宽的频率范围内具有相同的相位角

•由于在一般情况下，两个调整是独立的，振幅平衡可以进行，然后相位平衡度。在实践中，振幅的灰度等级，可从*阶段标准，即使它们往往是1mV的小， 是不够的，以允许*的振幅平衡。为了解决这个问题，每个桥包括一个的AMPLITUDE游标允许调整阶段标准之间的振幅的振幅设置。由于修剪器是相同的 阻抗类型作为桥的主臂，它不引起相移的情况下，进行振幅调整。在平衡和180标准的相的相位指示之间的差是于该标准加在桥梁的任何小的误差的相位误差。一 般为180的偏移量被输入到*阶段标准和在平衡的相位指示成为该相位误差

•提高了测量分辨率

•当被用作一个空检测器的rms电压表，其内部的噪声(有时在显示之前被强制为零的*小振幅)防止的零位位置的准确测定。这个问题是可以克服的设置的偏 移量180 ，以及可能的平衡桥，进入一个大的负角度进入第二阶段标准和记录的rms输出电压，输入相同幅度的角度，只有积极的，进入第二阶段标准和记录rms输出电 压，然后利用下面的公式

•相位误差= [V 南德集团 - V POS ] / [V NEG + V POS ]

•其中的大小的大的角度(度) ， V 负是负的角度偏差和V 位置是由有效值输出为正的角度偏差的均方根输出。度的相位误差是在和有一个毫度的一小部分的分辨率

校准：

•校准时的两个武器的桥梁阻抗的大小是相等的，校准的桥梁是非常简单的，可以在同一时间，在*阶段的标准正在确定错误。这是通过首先确定如上所述， 然后，不调整任何东西，转乘两个输入电缆连接到桥和第二次确定的相位误差的相位误差。如可以容易地示出， 除以2的两个相位误差的总和是在*阶段标准的错误和除以2的两个相位误差的差异是在桥中的错误， 如果有没有桥错误，两个相错误是相同的和相等的相位的标准误差。如果没有*阶段的标准误差，相位误差相等，方向相反符号和跟踪的桥梁，它的位置是相反的

•当桥的两个臂的阻抗的幅度是不相等的，则桥接为通过比较法进行校准。在这种情况下，桥以进行校准，并具有相同的比的阻抗幅值作为被测桥的两个臂，一个 标准桥并联连接在相同的阶段标准。即，“T形”被放置在每个输出端的*阶段标准的两个相等长度的电缆连接到每个“三通”的各桥连接到相应的输入端。每个 网桥都有其自己的rms电压表连接到其输出端的调零和*阶段标准偏离同时获得两种桥接器的相位误差，两个桥。由于这两个误差的三相标准成分是相同的，两 个错误的差是相对标准桥桥被测误差

标准桥：

•标准的桥接是一座桥梁，是已知的具有相同的相位角在其武器的阻抗。当这样的桥的整个相位误差距离180 是用于与*阶段标准，由于*阶段标准。当这样的桥构造，它可以用来作为一个标准的校准其他网桥，如前一节中讨论

•获得两个阻抗在大量的频率具有相同的相位角的两种方式，是与它们匹配，或与已知的属性来选择阻抗。克拉克 - 赫斯采用前一种方法，而美国空*使用了后者

•空*的方法是使用可变空气介质电容器的损耗因子小于0.00001双臂的桥梁。(损耗角正切0.00001 0.00057的角度对应。)这样的电容器提供通用无线电公司的型号722D是一个低损耗空气介电电容变量从110pF到1100pF。与一个这些电容器 的每个桥臂中，可以设置任何所期望的比例的阻抗。空*已校准超过200克拉的的赫斯阶段标准，他们已经购买了超过16年的期间内，这座桥

•克拉克 - 赫斯的做法是获得了大量低功耗，高品质多层陶瓷电容器和他们在一些频率在100Hz和200kHz的相位角相匹配。两个900pF的电容匹配以这样的方式 所使用在的型号5002B桥的武器。十的900pF相角匹配电容器AR E的型号5002C桥的武器。*串联放置，以形成90pF的臂，而一个单一的一个是用来为900pF臂。二十100pF的相位角匹配电容所使用在的型号 5002D桥的武器。*放置在一系列以形成10pF的臂，而10顷放置在平行地形成的1000pF的臂

•该电容器的匹配在一个测试夹具，它类似于一个1:1的电容电桥。被放置在一个臂的参考电容被放置在另一侧的臂部和被测的电容器。被记录在所有感兴趣的 频率的相位误差。保持相同的基准电容器，该过程重复进行的第二电容器，依此类推。电容器相同的一组为不同频率的相位误差进行匹配。这些电容器的损耗和介质 损耗因数是低的事实，即，保持的相位误差条款低，从而使匹配合理直线前进

•在此过程中的信心，经过多年的成长，生产的桥梁，使用来自不同厂商的电容，导致桥基本上是相同的内部参考桥组，S / N 71。特别是，典型的协议是在1m之内，从100Hz到50kHz和的4米至200kHz的范围内。桥梁以这种方式确实提供了一个内在的相角测量误差的标准

电阻桥：

•电容的桥梁成为非常高的阻抗在低频(100Hz以下)和阶段的错误，因为并联电阻损耗。因此，对于低频率相位测量，桥梁与电阻武器的优越。由于横跨两个电阻不平等的杂散电容，这样的桥中的相位误差随着频率的增加而增加。(低损耗杂散电容没有影响电容器的桥梁上的角度)。为了使这样的桥基本上*的，在 1:1的情况下，可变电容器，在与较少量的杂散电容，电阻器两端的导线弯曲的形式，进行调整，直到桥50kHz时所确定的，有没有错误桥反转法。类似桥梁的逆转这一调整，在其他频率的测量表明，桥产生非常小的相位误差。1:1的电阻桥时也表示非常的小错误，型号5002A相比，型号5002B电容桥

NO标准相角：

•与标准的仪表和标准电压，在任何*实验室是没有标准的相位角。正因为如此，依靠正确的桥组，作为一个内在的标准来验证正确的性能相在180度的位置。由于克拉克-赫斯生产数百个阶段标准和相桥，比较每一个他们以前制造的*阶段标准和相桥，结果发现一个非常紧迫的统计误差界在漫长的历史长河中，克拉克·赫斯信心，他们所生产的任何一块相设备任何公布的公差范围内
