美国OLYMPUS（奥林巴斯）OmniScan MX ECA涡流阵列探伤仪由爱仪器仪表网代理，本产品用于进行涡流阵列检测。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•用于进行涡流阵列检测
•其检测配置支持32个传感器线圈（使用外置多路转换器可支持64个线圈），其工作模式可为桥式或发送接收式
•工作频率范围为20 Hz到6 MHz，带有一个可以在同一采集操作过程中使用多频的选项
•涡流阵列技术（ECA）以电子方式驱动同一个探头中多个相邻的涡流感应线圈，并解读来自这些感应线圈的信号。通过使用多路技术采集数据，可避免不同线圈之间的互感
•OmniScan® ECA检测配置在桥式或发射-接收模式下可支持32个感应线圈（使用外部多路器可支持的感应线圈多达64个）
•C扫描视图中的数据采集，可快速有效地检测缺陷
•分析模式下的数据选择，可在阻抗图和带状图中浏览信号
•波幅、相位和位置测量
•可调彩色调色板
•大尺寸阻抗平面图和带状视图，与常规单通道ECT探头检测相适应
•一组中的所有通道可被同时校准，每个通道各有自己的增益和旋转
•波幅和相位可以根据不同的参考缺陷设定
•3个报*输出可将指示灯、蜂鸣器和TTL输出组合到一起
•可以在阻抗图中定义不同的报*区形状（扇形、长方形、环形等）
•探头被连接后，C扫描参数和多路器的顺序即可被自动设置
•频率范围保护可避免损坏探头
•分析模式下的求差工具，该功能可去除在相邻通道间的提离变化
•实时数据插值可以改进缺陷的空间显示
•使用两个频率，可生成一个MIX信号，以去除干扰信号（如：提离、紧固件信号等）
•数据处理可以选用高通、低通、中值和平均滤波器。下图为一个应用实例：在搭接处边缘检测出裂纹，因为该处厚度出现急剧的变化。经滤波的数据可以改进检测效果，特别是对小裂纹而言

产品特点：
•检测时间大幅度降低
•单次扫查覆盖更大检测区域
•减小了机械和自动扫查系统的复杂性
•提供检测区域实时图像，便于数据的判读
•极好地适用于对那些具有复杂几何形状的部件的检测
•改进了检测的可靠性和检出率（POD）
•涡流阵列探头，Olympus NDT制造的R/D Tech® ECA探头可适用于广泛的应用领域
•根据缺陷的不同类型或者被测工件的形状，可以设计出不同的探头。标准探头可检测如裂纹、点蚀等缺陷，以及多层结构中如裂纹及腐蚀等近表面的缺陷

涡流模块的技术规格
外型尺寸（宽 x 高 x 厚）	244毫米 x 182毫米 x 57毫米（9.6英寸 x 7.1英寸 x 2.1英寸）
重量	1.2公斤（2.6磅）
接口	1个OmniScan®涡流阵列探头接口 1个19针Fischer®涡流探头接口 1个BNC接口
通道数量	32个通道，带内置多路转换器 64个通道，带外置多路转换器
探头识别	自动探头识别和设置
发生器
发生器数量	1个（带内置电子参考）
*大电压	12 Vp-p，10 Ω
工作频率	20 Hz～6 MHz
带宽	8 Hz～5 kHz（单线圈中）。同时隙成反比例关系，并通过仪器在多路模式下设定。
接收器
接收器数量	1个～4个
*大输入信号	1 Vp-p
增益	28 dB～68 dB
内置多路转换器
发生器数量	32个（８个时隙时，4个发生器同时工作；使用外部多路转换器时，多达64个）
*大电压	12 Vp-p，50 Ω
接收器数量	4个差分接收器（每个8时隙）
*大输入信号	1 Vp-p
数据采集
数字化频率	40 MHz
采集速率	1 Hz～15 kHz（单线圈中）。速率可由仪器处理能力限制，或通过多路激发模式的延迟设定所限制。
Ａ/D分辨率	16比特
数据处理
相位旋转	0°～360°，步距为0.1°
滤波	FIR低通、FIR高通、FIR带通、FIR带阻（截止频率可调）、中值滤波器（在2点～200点之间变化）、平均滤波器（在2点～200点之间变化）
通道处理	混合
数据存储
*大文件容量	取决于内部闪存空间：180 MB（或者300 MB，可选）
数据同步
按内部时钟	1 Hz～15 kHz（单线圈）
外部步速	有
按编码器	单轴或双轴
报*器
报*器数量	3个
报*区域形状	扇形、倒置扇形、框形、倒置框形和环形
输出类型	视频、音频以及TTL信号
模拟输出	1个（X或Y）

我们是这样为您服务的

1、技术沟通，初步判断问题电话与客户进行初步沟通、了解并初步判断仪器
所出现的故障问题。
2、签订维修协议由我公司向客户发送仪器维修协议，客户需如实
填写内容并回传以便我司对仪器做进一步判断。
3、客户邮寄仪器客户可按照我司地址邮寄仪器，并将快递单拍、
照发送至您的专属客服进行备案。
4、详细诊断机器故障我司收到邮寄仪器后会对邮寄的仪器进行拍照、
并开箱检验，对仪器做进一步故障判断。
5、支付维修费用如客户仪器在保修期内，我司不收取任何维修费，
如客户仪器在保修期外，我司会适当收取维修费。
6、邮寄仪器给客户我司将维修好的仪器按客户地址进行拍照并邮寄，自此
虽维修协议终止，但我司将提供终身免费答疑及技术指导。

专业从事仪器仪表检修9年，部分可提供服务的产品型号如下：

AT2140/AT2140A个人剂量计 POLIMASTER PM1621A个人剂量计辐射检测报警仪 AT1103M X射线辐射剂量率仪 AT1117M多功能便携式核辐射检测仪-授权代理 AT1123环境辐射检测仪脉冲辐射x,γ剂量测量仪-授权代理 AT1121防护级辐射剂量测量仪-授权代理 Polimaster PM1621个人辐射剂量报警仪 AT3509放射个人辐射剂量监测报警仪 AT2503个人核辐射剂量检测报警仪 COMO170便携式表面沾污仪 DEMRON辐射屏蔽防护服 MVCT继电器和CT/VT测试仪 MTO330直流电阻测试仪 DLRO600数字式微欧表 AT1320γ活度计-测水/食品/土壤等 OTS60PB/OTS80PB便携式绝缘油测试仪 FREJA300继电保护测试系统 PM1621M X,γ射线辐射个人剂量计检测仪-可寻找放射源 AT3509C个人辐射剂量计 S1-1068绝缘电阻测试仪-MEGGER S1-568独家代理 S1-1568绝缘电阻测试仪s1-568独代现货 ATKN中子辐射剂量率检测仪 AT6101C背包可移动式区域辐射检测系统-带核素识别 AT6103车载式区域辐射扫描测量系统 AT6101DR多功能地面放射性核素污染检测仪能谱仪 AT1120便携式高灵敏度多功能环境级γ辐射剂量率仪 AT6104DM水下能谱仪（核素识别仪） OTS100AF实验室绝缘油耐压测试仪 OTS80AF实验室绝缘油耐压测试仪 Ariadna CI中压及低压电缆识别仪 FREJA 306继电器测试系统 MRCT继电器和电流互感器测试仪 SMRT410继电保护测试系统 SMRT33继保测试系统 OTS60SX/2半自动油测试仪 OTS60SX半自动油测试仪 MFT1700/1710/1720/1730系列多功能测试仪 MFT1800/1815/1825/1835/1845多功能测试仪 AT1320M伽马活度计 TORKEL900/910系列蓄电池放电试验系统 PM1703GNA-II中子个人辐射探测器 AT6104DM1水下能谱仪(核素识别仪)-500米测深 NuVISION便携式实时能谱分析伽马相机 PM1703GNA中子个人剂量检测仪 PM1621MA宽量程核辐射个人剂量检测仪-可寻找放射源 AT2533宽量程水下核辐射剂量测量仪 ICMmonitor 局放检测仪 HA3200-W水下X、γ辐射检测仪 FPCAE-GAMON-Diver水下核辐射探测系统 URSIS水下γ能谱测量系统 ReM-10水下γ能谱测量系统 PM1603A可穿戴腕式手表式伽马辐射个人剂量报警计 PM1603B腕表式电子个人伽马辐射剂量报警仪-可防水 RADCAM® Epsilon抗辐射耐辐照持续性核辐射环境监控摄相机 MWA300三相变比和直阻分析仪 CDAX605 高精度电容和损耗因数测试仪 TORKEL930蓄电池放电试验系统 SVERKER780继电保护测试仪总代 DLRO10HDX 双电源10欧姆表微欧表 DLRO2X 2A低电阻欧姆表 DLRO2手持式 2A低电阻测试仪欧姆表微欧计 BVM、BVM300和VM600蓄电池电压监测器 TXL830/TXL850/TXL870 TORKEL 蓄电池测试额外负载设备 EGIL200/211/213/223/241/EGIL243断路器分析仪 CSU600A和CSU600AT电流供应设备大电流测试仪 K-JY04-C绝缘电阻测试仪 K-XDY36 电源电池 K-ZDY35 直流电源 K-JY04-C绝缘电阻测试仪 K-DZC033 单相变压器直流电阻测试仪 KGT R-9高能量电缆故障定位仪 K-NZ07Y 蓄电池电阻测试仪 KD-F31 大电流发生器 KJ-417 继电保护测试仪 KJ-C15 交流采样测试仪 CR-9 冷镜式露点仪 T-9 手持式回路电阻测试仪 K-152 绝缘电阻表 ALMAR实时剂量测量计 ALMAR+主动个人剂量计 ALMAR++主动个人混合辐射检测剂量计 FPS防火服避火服隔热服消防服 MEGGER TORKEL910蓄电池放电试验系统 MGFL100 电池接地故障定位仪 BITE5 蓄电池电池检测仪 SVERKER650 单相继电保护测试仪系统 OTS80PB便携式绝缘油测试仪 Test Universe 执行高级二次测试的 PC 软件套件 TransView 录波信号的显示与分析软件 UHF 800 便携式超高频局部放电测量与分析系统 VBX1适用于网络安全和测试应用的可视化平台 SVERKER750/650继电保护测试仪 UR-15 电缆宽频阻抗谱缺陷定位仪 HVDC 高压直流试验系统 MTO106直流电阻测试仪 BDKN-06 检测器及整套慢化球 MJ159/MJ160/MJ359/MJ459/MJ559绝缘电阻测试仪 PARADIMO 100 GIS和GIL高频局部放电在线监测系统 UMR-230 手持式大电流微欧计

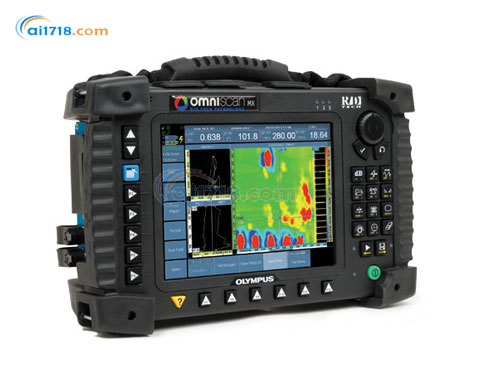

日本OLYMPUS（奥林巴斯） OmniScan MX ECA涡流阵列探伤仪
