•MOM690高压断路器和隔离开关的电阻测试是维护时必不可少的部分
•MOM690大电流触点和其他传输设备的接触电阻测试仪器在Megger的产品线中已经有许多年了
•MOM690补充了微欧表这个系列的产品。除了大电流输出功能,MOM690还拥有基于微处理器的测试、存储和生产报告的功能
•MOM690内置的软件可以使您进行单次测试或多次测试,并将结果进行存储。
•MOM690通过选配的MOMWin软件可将存储的结果传输至电脑,用于进一步分析并生成报告
•MOM690能够自动设置量程,并连续地对电阻进行测试,到达设定的电流后测试结果可被自动记录。还有更简单的吗?
•在测试完内置CT的断路器以后,如密封性GIS断路器,以下规程规定须对CT进行退磁
•有了MOM690的交流输出能力,这项任务不再麻烦。在不同的场合,MOM690的AC输出也可用作电流源
•重要:在操作仪器前先阅读使用说明
断路器测试
1.确保已拆除断路器两端的连接线2.确保断路器的一端已接地
3.将微欧表接地
4.确保在接线时微欧表的开关关闭
5.将电流电缆连接到仪器的DC+和COM端,并将传感器电缆连接至断路器两端和仪器,确保极性正确
6.开机
7.按下键选择自动“AUTO”或手动“MAN”
8.将输出电流设为零以开始测试
9.将输出电流增加至目标值(如600A)
10.读取电阻读数
母线焊点测试
1.确保母线已断开连接且接地
2.将测试仪接地
3.确保在接线时微欧表的开关关闭
4.将电流电缆连接到仪器的DC+和COM端,并将传感器电缆连接至断路器两端和仪器,确保极性正确
5.开机
6.按下键选择手动“MAN”
7.将输出电流设为零以开始测试
8.将输出电流增加至目标值(如100A)
9.使用外部电压表测试每个焊接位置的接触电阻,电压表须切换至DC模式
10.计算实际电阻
例如:如果100A测试电流下焊接位置两端的电压降是0.0067 V,那么对应的电阻为67μΩ

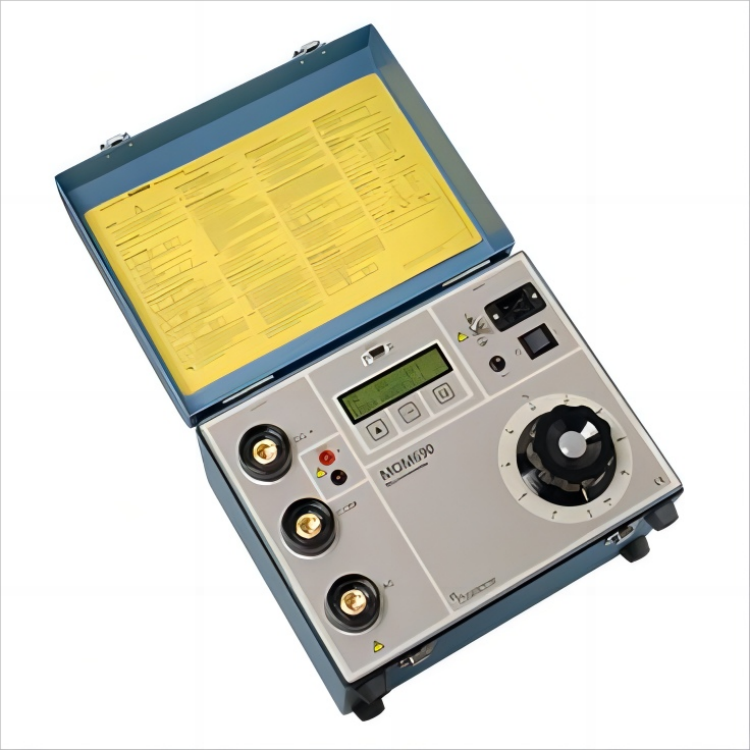

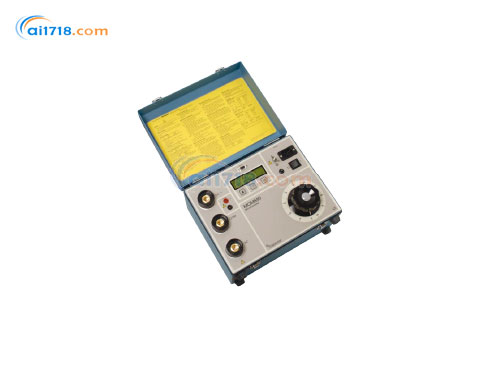

MOM690微欧表产品特点:
•接地端
小型断路器
•主电源插口
•电源开关
•DC电流输出
•COM端
•AC电流输出
•电压测试输入
•设置选择器
•功能选择器
•中断电流并切换电阻和电压的显示
•可调变压器
•显示屏
•RS232串行端口
(600A/60mV),使您能够确保仪器读数保持
正确。 BB-90024
订购信息
Item Art. No.
MOM690
配有:
标 准 电 缆 组 GA-05055
接地电缆 GA-00200
运 输 箱 GD-00182
115 V 电 源 电 压 BB-41190
230 V 电 源 电 压 BB-42390
可选
PC 软 件 MOMWin
包括 RS-232 端口的串行电缆 BB-8010X
电缆组15 m (49 ft)
2 x 15 m (49 ft), 95 mm2 (电流电缆)
2 x 15 m (49 ft), 2.5 mm2 (测量电缆)
重量: 29.4 kg (64.8 lbs) GA-09155
延长线组
由于所有电流电缆都有卡口式连接器,如果需要
,标准电缆可以很容易地延长 5 米或 10 米的延
长装置。然而,在需要大电流和长电缆长度的情
况下,可能需要使用较重的电缆装置。
延 长 线 No. 1
2 x 5 m (16 ft), 50 mm2 (current cables).
2 x 10 m (33 ft), 2.5 mm2 (sensing cables).
Weight: 7.5 kg (16.5 lbs) GA-05057
延 长 线 No. 2
2 x 10 m (33 ft), 50 mm2 (current cables).
2 x 15 m (49 ft), 2.5 mm2 (sensing cables).
Weight: 15 kg (33 lbs) GA-05107
校准分流器
可以为 MOM690 订购一个可选的校准分流器
运输箱XL
带有用于标准 5m 电缆组 + 1 号或 2 号延长电
缆组的空间。 GD-00042
MOM690微欧表规格 | |
在额定电压、+25°C的环境下规格的各项指标有效,指标会在不经意间产生变化。 | |
环境 | |
应用场合 | 仪器可在高压变电站和工业环境下使用。 |
温度 |
|
操作 | 0°C 到 +50°C (32°F 到 +122°F) |
储存 | -40°C 到 +70°C (-40°F 到 +158°F) |
湿度 | 5% – 95% RH, 不凝结 |
CE 标识 | |
EMC | 2004/108/EC |
LVD | 2006/95/EC |
常规 | |
电源电压 | 115 / 230 V AC, 50 / 60 Hz |
电源功率 |
115 V, 5980 VA 230 V, 9660 VA |
保护 | 小型断路器、热跳开关 |
大小 | |
仪器 |
350 x 270 x 220 mm (13.8” x 10.6” x 8.7”) |
运输箱 |
610 x 290 x 360 mm (24.0” x 11.4” x 14.2”) |
重量, 115 V 型号 |
24 kg (52.9 lbs) 38.9 kg (85.7 lbs) 连携带箱和配件 |
重量, 230 V 型号 |
23.7 kg (52.2 lbs) 38.6 kg (85.1 lbs) 连携带箱和配件 |
电流电缆 | 2 x 5 m (16 ft), 50 mm² |
传感器电缆 | 2 x 5 m (16 ft), 2.5 mm² |
测量单元 | |
电流表 | |
量程 | 0 - 800 A |
分辨率 | 1A |
误差 |
100 – 800 A, ±1% of reading + 1 digit 50 – 99 A, ±(2% of reading + 2 digits) 0 – 49 A, not specified |
Resistance | |
Range | 0 – 200 mΩ, > 200 mΩ not specified |
Resolution | 1 μΩ |
Inaccuracy |
100 – 800 A, 读数的±1 % +1位 50 – 99 A, 读数的±2 % +2位 0 – 49 A, 未标明 |
*大负载电阻/电流,115 V型号 | ||||
电缆组别 | 标准 | 标准+ | 标准+ | 2 x 15 m |
|
|
扩展1 | 扩展1 | 95 mm² |
300 A | 10 mΩ | 6 mΩ | 3 mΩ | 10 mΩ |
*大电流 | 575 A | 420 A | 360 A | 540 A |
*大负载电阻/电流,230 V型号 | ||||
电缆组别 | 标准 | 标准+ | 标准+ | 2 x 15 m |
|
|
扩展1 | 扩展1 | 95 mm² |
300 A | 18 mΩ | 14 mΩ | 11 mΩ | 18 mΩ |
600 A | 3.0 mΩ |
|
|
1.8 mΩ |
*大电流 | 750 A | 570 A | 480 A | 690 A |
输出 DC(CAT I),115 V 型号 | |||
电流 (A) | 电压 (V) | *大负载时间 | 输入电流 (A) |
0 | 7.3 | - | 0.8 |
50 | 6.9 | 30 min. |
|
100 | 6.4 | 10 min. | 10 |
200 | 5.5 | 90 s | 19 |
300 | 4.8 | 50 s |
|
400 | 3.9 | 30 s | 38 |
500 | 3 | 15 s |
|
575 1) | 2.5 | 10 s |
|
600 | 2.2 | 8 s | 52 |
700 | 1.5 | 5 s |
|
800 2) | 0.9 | - |
|
1) *大电流需使用标准的 2 x 5 m 50 mm² 2) 超过800 A仪器会立即关闭 注意:以上数字显示的起始温度为25℃时的*大负载时间,如果要做重复性测试则不成立 |
|||
输出 AC(CAT I),115 V 型号 | |||
电流 (A) | 电压 (V) | *大负载时间 | 静置时间 |
0 | 8.7 | 连续 | - |
660 | 3.5 | 2 s | 4 min |
注意:不能同时输出直流和交流电流 | |||
输出 DC(CAT I),230 V 型号 | |||
电流 (A) | 电压 (V ) | *大负载时间 | 输入电流 (A) |
0 | 9.4 | - | 0.4 |
50 | 9 | 30 min. |
|
100 | 8.6 | 10 min. | 6 |
200 | 8 | 90 s |
|
300 | 7.2 | 50 s |
|
400 | 6.4 | 40 s |
|
500 | 5.7 | 30 s |
|
600 | 5 | 15 s | 33 |
700 | 4.3 | 8 s |
|
750 | 3.8 | 5 s |
|
800 | 3.6 | - | 42 |
1) *大电流需使用标准的 2 x 5 m 50 mm² 2)超过800 A仪器会立即关闭 注意:以上数字显示的起始温度为25℃时的*大负载时间,如果要做重复性测试则不成立 |
|||
输出 AC(CAT I),230 V 型号 | |||
电流 (A) | 电压 (V AC) | *大负载时间 | 静置时间 |
0 | 11.2 | 连续 | - |
660 | 4.5 | 2 s | 4 min. |
注意:不能同时输出直流和交流电流 | |||
MOM690微欧表600A的低电阻测试仪 说明文档 |
-
