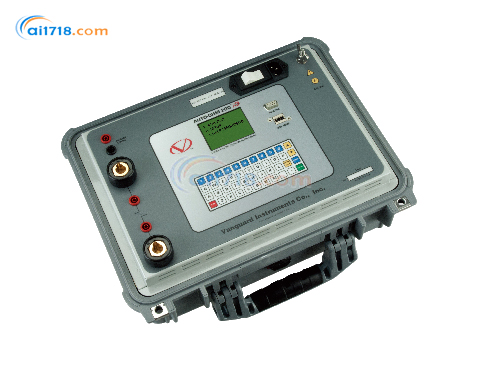

Auto-Ohm 200 S3微欧计简介:
•Auto-Ohm 200 S3是Vanguard的第四代基于微处理器的真正的直流微欧姆计。
•它专为测试超高压断路器接触电阻,套管接触接头,焊接接头或任何低电阻测量应用而设计。
•这种高电流和非常轻巧的(16.8磅/7.6千克)微欧姆表的设计符合IEEE C57.09-1999(5.15)对测试断路器接触电阻的要求。
•Auto-Ohm 200 S3可*测量1微欧至5欧的电阻值。 电流大于5A时,可能有0.1微欧的分辨率。
•Auto-Ohm 200 S3将1A至200A的可选真正直流测试电流应用于要测试的电阻负载。
Auto-Ohm 200 S3微欧计概述:
•Auto-Ohm 200 S3控制测试电流的上升和下降速率。 测试电流的上升和下降速率可以从5秒到30秒选择。 “自动测试”模式也是可用的,并且可以通过将感应电缆的引线穿过当前路径中的两个感兴趣的点来简单地启动。 在断路器接触时测量多个电阻值序列时,此功能非常方便。
•Auto-Ohm 200 S3还可以将测试结果与预设限制进行比较,并确定测试是否通过,并相应显示“通过”或“失败”标志。
•由于真正的直流电流(具有受控的上升/下降时间)通过断路器触点,所以没有磁瞬变被感应到断路器的电流互感器中。 该功能大大降低了断路器控制(总线差动继电器)感应跳闸的风险。
双接地选件
通过双接地选项,Auto-Ohm 200 S3还可以测量断路器套管两侧接地的断路器接触电阻。 当测试电流施加到两侧接地的断路器时,一些测试电流流过安全接地电缆。 Auto-Ohm 200 S3使用外部电流传感器测量并消除总电流中的电流。 Auto-Ohm然后计算断路器的实际电阻值。
测试记录存储
Auto-Ohm 200 S3可以在内部存储64条读数的128条记录,并且可以在外部USB闪存驱动器上存储多达999条测试记录。 测试头信息(公司,变电站,断路器ID)也可以使用44键键盘输入,并与每个测试记录一起存储。
计算机接口
基于Windows®的分析软件随每个单元一起提供,可用于检索测试记录(通过RS-232C端口或USB闪存驱动器从本机内存中读取),分析测试结果并在桌面打印机上打印测试结果。 测试记录也可以导出为PDF,Excel和XML格式以供进一步分析。
包含的电缆
Auto-Ohm 200 S3配有30英尺的测试电缆。 一个15英尺的测试电缆组也可作为一个选项。 测试电缆末端为重型焊接式夹钳。 测试电流和电压检测电缆被隔离并固定在夹爪上。 该功能可以简单地连接到断路器套管。 可选的电压检测电缆和探头可用于测量小型接入位置的电阻。 可选的重型焊接型C型夹具也可用于将测试引线连接到多种套管尺寸,汇流条或大型导体。
用户界面
Auto-Ohm 200 S3具有背光(128 x 64像素)LCD屏幕,可在阳光直射和低照度两种环境下观看。 电阻读数以微欧姆或毫欧的形式显示在LCD屏幕上。 该装置通过前面板上方便的44键“QWERTY”键盘进行操作。

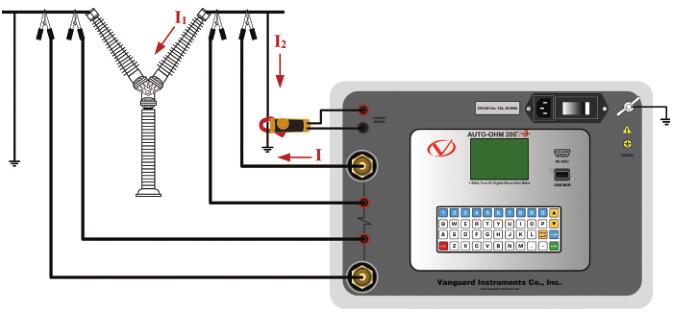

Auto-Ohm 200 S3连接

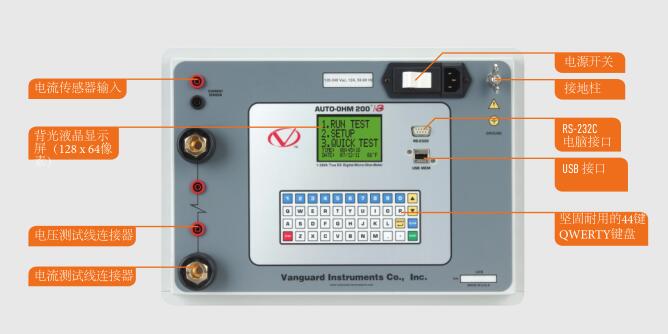

Auto-Ohm 200 S3功能
Auto-Ohm 200 S3订购信息
部件号说明
9051-UC 带测试电缆的Auto-Ohm 200 S3装置
9051-DG Auto-Ohm 200 S3双接地选件
9051-SC Auto-Ohm 200 S3运输箱
物理规格 |
尺寸: 17”W x 7”H x 13” D (43.2 cm x 17.8 cm x 33.0 cm) 重量: 16.8 lbs. (7.6 Kg) |
输入电压 | 100 ¬ 240 Vac, 50/60 Hz |
电阻读数范围 |
1 微欧到5欧 (max 10 milliohms @ 200A and 5 ohms @ 1A) |
测试电流范围 | 1A~200A(可选择1A步);热保护直流电源 |
分辨率 |
1.0 µΩ ¬ 999.9 µΩ: 0.1µΩ 1.000 mΩ ¬ 9.999 mΩ: 1µΩ 10.00 mΩ ¬ 99.99 mΩ: 10µΩ 100.0 mΩ ¬ 999.9 mΩ: 0.1mΩ 1 Ω ¬ 5 Ω: 0.01Ω |
*度 | ±(读数的0.15%+ 0.15%FS),测试电流为10-200A |
键盘 | 坚固的44键“QWERTY”薄膜键盘 |
显示 | 背光液晶显示屏(128 x 64像素),可以在明亮的阳光和低光照下观看 |
外部测试结果存储 | 高达999个结果 |
内部测试结果存储 | 128个测试记录。 每个记录*多可以包含64个读数 |
计算机接口 | 一个RS-232C PC接口,一个USB闪存驱动器接口 |
pc软件 | 基于Windows®的分析软件包含购买价格 |
安全 | 设计符合IEC 61010(1995),UL61010-a和CAS-C22.2标准 |
温度 | 操作:-10°C至+ 50°C(+ 15°F至+ 122°F) |
|
存储:-30°C至+ 70°C(-22°F至+ 158°F) |
湿度 | 90% RH @ 40°C (104°F)无冷凝 |
线 | 30英尺(9.1米),#1 AWG测试电缆,电源线,接地电缆,RS-232C电缆 |
高度 | 2,000米(6,562英尺)达到完整的安全规范 |
选项 | 装运箱,15英尺测试电缆,C型夹套,手钉套装,双接地选件 |
质保 | 1年 |
注:以上规格在标称电压和环境温度+ 25°C(+ 77°F)下有效。 规格如有更改,恕不另行通知。 |
-
