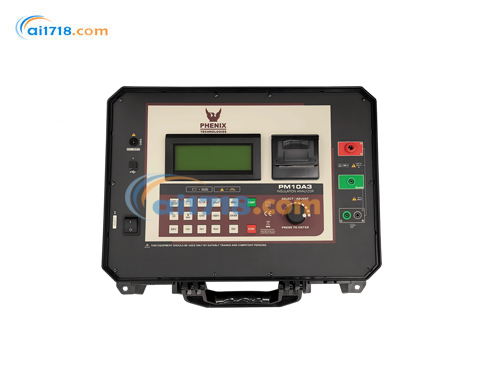

美国Phenix PM10A3数字绝缘电阻测试仪,执行多项测试功能,设置和操作简单,在实验室或现场进行可靠、准确的测量。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
执行多项测试功能
设置和操作简单
在实验室或现场进行可靠、准确的测量
该系列绝缘分析仪由 Phenix Technologies(Doble 旗下公司)生产,电压范围为 1kV DC - 10kV DC,具有微处理器控制、可充电电池供电、自动量程、抗外部噪声干扰、符合 IEC 标准等设计特点。操作简单,能在实验室或现场进行可靠且准确的测量,可执行多种测试功能。
PM10A3数字绝缘电阻测试仪特点
智能化程度高:由微处理器控制,可实现自动量程切换,适应不同测试场景,减少人工操作误差,提高测试效率;具备外部噪声抑制功能,在复杂电磁环境下也能稳定工作,确保测量结果不受干扰。
功能丰富多样:能进行绝缘电阻、低电阻、导通性测试,还可测量交直流电压;部分型号支持自动化测试,如吸收指数、极化指数、电容、泄漏电流、阶梯电压、斜坡电压测试等;设置合格 / 不合格测试功能,快速判断测试对象是否符合标准。
测量*可靠:不同测量项目精度较高,如绝缘电阻测量,在不同电阻区间和测试电压下有明确精度标准;泄漏电流、电容等测量也具备相应精度保障;经过 ISO 17025 校准,确保测量结果准确、可靠,可追溯。
适用性广泛:采用可充电电池供电,方便在无市电供应的现场使用;工作温度范围为 -10°C 至 60°C,存储温度范围为 -5°C 至 50°C ,湿度要求 < 95% 无冷凝,能适应多种环境条件;防护等级达 CAT.II - 600V 或 CAT.I - 600V,保障设备和人员安全。
数据管理便捷:配备 USB 接口,方便与外部设备进行数据传输;部分型号内置打印机,可现场打印测试数据;具备 16,000 读数内存,结合数据管理软件,便于数据存储、查询和分析;设有实时时钟和日历,为数据记录提供准确时间标记。
操作简单方便:为手持设备,设计符合人体工程学,便于携带和操作;具有高压和声音指示,提醒操作人员注意安全;设置保护端子,防止测试过程中出现意外;支持通过安卓设备远程控制,拓展操作方式。
测试应用程序
绝缘电阻测试高达 10 TΩ
高达 600 V 真有效值交流/直流电压表
通过/失败测试
自动化测试:
吸收指数
极化指数
电容
漏电流
阶跃电压
斜坡
型号 | PM1A | PM5A3 | PM10A3 | PM15-4A |
测试电压 | 250 V - 500 V - 1000 V |
500V-1kV-2.5kV-5kV 选择,按钮控制 500 V至5 kV, 25 V,100 V或500 V一级 |
500V-1kV-5kV-10kV 选择,按钮控制 500 V至10 kV, 25 V,100 V或500 V一级 |
0-15kV, 键入,操作员可选 100 V至15 kV,10 V一级 |
精度 | 电阻在10MΩ和开路之 | 额定测试电压加载 | 额定测试电压加载 | ±0.8%读数,±0.2%范围, |
|
间为-0 / + 15% | 于10GΩ为±3% | 于10GΩ为±3% | > 100 VDC |
电阻测量范围 |
10kΩ至200GΩ ±5%读数±2位数 |
5TΩ @ 5 kV | 10TΩ@ 10 kV |
125kΩ至10TΩ ±5%读数,2TΩ ±20%读数,15TΩ |
泄漏电流测量精度 | *大1.5 mA±0.3 mA |
*大3 mA ±(读数的10%+ 3位数字) |
*大1.5 mA ±(读数的10%+ 3位数字) |
*大4 mA ±0.8%读数,±0.2%范围 |
电容测量 | N/A |
50 nF,*大10μF@ 500 V 50 nF,*大5μF@ 1000 V 30 nF,*大2μF@ 2500 V 30 nF,*大1μF@ 5000 V |
50 nF,*大10μF@ 500 V 50 nF,*大5μF@ 1000 V 30 nF,*大2μF@ 2500 V 30 nF,*大1μF@ 5000 V 30 nF到680 nF @ 10,000 V |
6 nF到100μF@ 5000 V |
精度 | ±10%读数±3位数 | ±10%读数±3位数 | 读数的±5%±5 nF | |
低电阻测量&连续测试 | 0.05 Ω to 150 Ω | N/A | N/A | N/A |
精度 | ±5%读数±2分辨率 | |||
测试电流 | *高可达200 mA | |||
连续性指标 | 在R <5Ω±0.5Ω下激活 | |||
内置定时器 | 长达15分钟 | 长达90分钟 | 长达90分钟 | 可调节长达60分钟 |
外部电压测量 | 0-600 V AC/DC | 10-1000 V AC/DC | 15-600 V AC/DC | N/A |
精度 | ±3%读数±2分辨率 | ±(读数的5%+3分辨率) | ±(读数的5%+3分辨率) | |
保护 | CAT. III - 600 V | CAT. III - 600 V | CAT. III - 600 V | |
电源 | 内部可充电电池 | 内部可充电电池 | 内部可充电电池 |
内部可充电电池 或电源线100-240 VAC,50/60 Hz |
精度 |
R≤50GΩ ±5%读数±2分辨率 R> 50GΩ ±10%读数±2分辨率 |
读数的±5% 1MΩ至1TΩ@ 5 kV 读数的±20% 1TΩ至5TΩ@ 5 kV (对于较低的测试电压,上限将按比例降低) 读数的±20% 10kΩ至100kΩ 读数的±10% 10kΩ至1MΩ |
读数的±5% 1MΩ至1TΩ@ 10 kV 读数的±20% 1TΩ至5TΩ@ 10 kV (对于较低的测试电压,上限将按比例降低) 读数的±20%±5分辨率 10kΩ至100kΩ 读数的±10%±5分辨率 10kΩ至1MΩ |
读数的±2% |
操作温度 | -5°C to 50°C | -5°C to 50°C | -5°C to 50°C | -10°C to 40°C |
储存温度 | -10°C to 60°C | -25°C to 65°C | -25°C to 65°C | -25°C to 65°C |
湿度 | <95%,无冷凝 | <95%,无冷凝 | <95%,无冷凝 | <95%,无冷凝 |
独特功能 |
手持设备 保护终端 高电压和声学指标 记忆保持 |
数字和条形图读数 4000读数存储 自动放电消除潜在问题 USB接口 数据管理软件 内置打印机 实时时钟和日历 |
数字和条形图读数 4000读数存储 自动放电消除潜在问题 USB接口 数据管理软件 内置打印机 实时时钟和日历 |
内部放电装置 USB接口 SD卡 内置打印机 |
规格 长度 宽度 高度 重量 |
4” (102 mm) 7.75” (195 mm) 1.75” (46 mm) 1磅(0.5公斤) |
13” (330 mm) 11.5” (295 mm) 6” (152 mm) 10磅(4.3公斤) |
16” (406 mm) 13” (330 mm) 7” (174 mm) 14磅(6.3公斤) |
16.5” (419 mm) 15.25” (387 mm) 11.25” (286 mm) 27磅(12公斤) |
附件包括 |
2测试导线 1防护测试线 1电源线 1手提包 1用户指南 |
2测试导线 1防护测试线 1电源线 1 USB 线 1手提包 1用户指南 1软件 |
2测试导线 1防护测试线 1电源线 1 USB 线 1手提包 1用户指南 1软件 |
1 输入3线电源线,7'(2.3m) 1 输出电压电缆,10'(3 m) 1 输出回路电缆,10'(3 m) 1 输出接地电缆,10'(3 m) 1用户指南 |

-
