Model 6292 微欧表描述

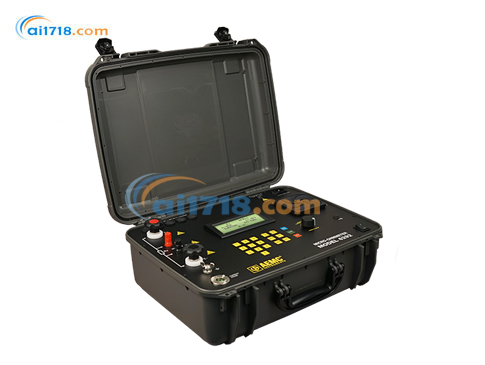

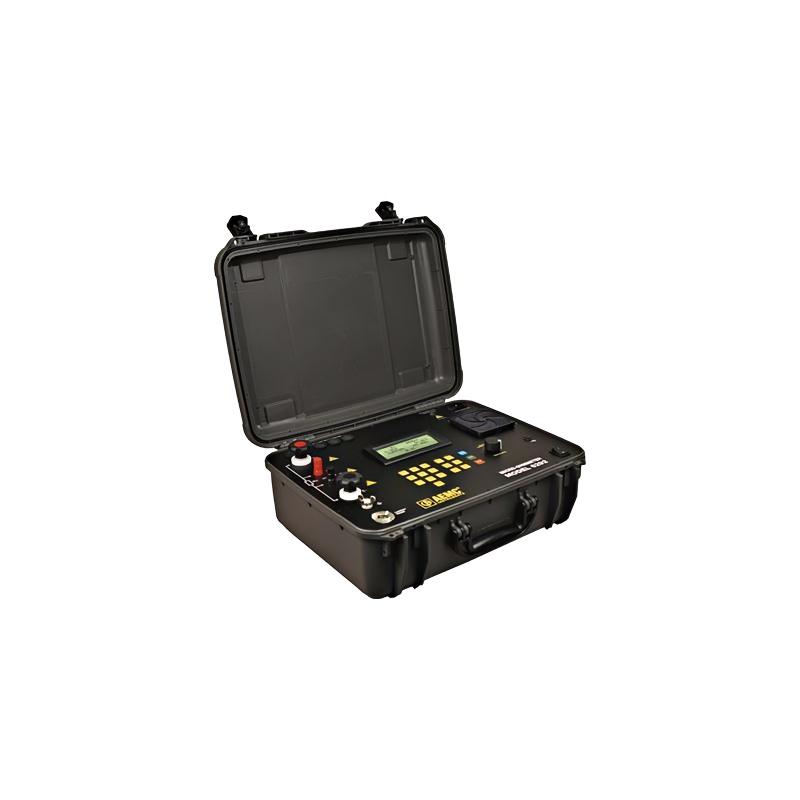

6292 型高电流微欧姆计是一款便携式微处理器控制仪器。它具有优化的滤波器和保护功能，适用于变电站的测量。6292 型可用于*测量高压断路器、开关、母线等的极低接触电阻，测试电流高达 200A。
测量精度通过zui先进的信号放大系统保证，无偏移，长期稳定性高。电阻读数显示在字母数字显示屏上，分辨率高达 4½ 位。它允许测量高达 1Ω 的电阻，分辨率为 0.1µΩ。

Model 6292 微欧表产品包装

• 6292 型微欧计，目录编号 2129.83
• USB 数据线（5 英尺），目录编号 2140.46
• 大型经典工具包，目录编号 2133.71
• 一对 25 英尺开尔文夹（200A - 河马夹），目录编号 2129.72
• 110V 美国电源线，目录编号 5000.40
• 1 个 4GB USB 闪存盘，包含 Dataview® 软件和用户手册
• 带夹子的绿色接地导线，目录编号 2129.88

为了使仪器发挥*佳性能并确保您的安全，您必须仔细阅读随附的操作说明，并遵守使用注意事项。只有经过培训的合格操作人员才能使用本产品。

Model 6292 微欧表测量类别（CAT）定义

• CAT IV：对应于在一次供电（<1000V）进行的测量。例如：一次过流保护装置、纹波控制单元和电表。
• CAT III：对应于在建筑物安装中配电层面进行的测量。例如：固定安装中的硬线连接设备和断路器。
• CAT II：对应于在直接连接到配电系统的电路上进行的测量。例如：对家用电器和便携式工具的测量。

使用注意事项

• 如果不按照制造商建议的方式使用仪器，仪器提供的保护可能会受到影响。
• 在阅读用户手册之前，请勿尝试使用本仪器进行任何测试。
• 测试只能在断电电路上进行！切勿将设备连接到带电电路。
• 微欧计必须通过接地端子或电源线连接到接地端。
• 确保电源线始终可触及，以便在仪器因任何原因需要快速拔下时能够操作。在对仪器进行任何维修之前，务必先拔下电源线。
• 请勿堵塞进气口或风扇，以免过热。
• 在测量断路器时，其触点必须闭合并连接到接地端。连接到接地端的一端必须连接到 C - 端子。
• 确保端子相对于接地端和其他端子没有任何电压。在变电站中，在断开的点会发现相对于接地端的高电位。这些电位是由电磁场的存在引起的，按照上述说明操作可将其降至*低。
• 确保电流连接良好，以避免潜在的过热情况。
• 操作仪器的电流端子时要小心。电流连接处可能会出现高温。
• 测量过程中切勿连接或断开电缆。如果必须进行更改，请先按下停止按钮。
• 微欧计绝不能在爆炸环境中使用，如通风不良的电池室和封闭空间。
• 仪器、测试线和测量导线必须无缺陷，如果有任何损坏迹象（绝缘破裂、烧焦等），应予以更换。
• 切勿超过规格中规定的安全值。

控制功能

1. 进气口
2. 电流输出端子（C +）
3. 电压端子（P +）
4. 电压端子（P -）
5. 电流输出端子（C -）
6. 接地端子
7. 电流探头连接器
8. 液晶显示屏
9. 保险丝
10. 电源线连接器
11. 风扇
12. 字母数字键盘和功能按钮
13. 旋转测试旋钮
14. USB 通信端口
15. 电源开关

电流探头连接器

1. 电流探头正电源（+9 VDC）
2. 电流探头负电源（接地）
3. 未连接
4. 电流探头输出信号（+）
5. 电流探头输出信号（-）

注：正电源*大可提供 80mA 电流。

键盘和功能按钮

6292 型微欧计可通过字母数字键盘进行操作和配置。键盘可让您为对象（测试组）命名、输入日期 / 时间，功能按钮可让您选择多种配置设置。

功能按钮的功能如下：

• 大写锁定：启用后（上方绿色 LED 亮起表示），显示屏上输入的所有字母均为大写。
• 数字锁定：启用后，键盘将输入数字而非字母。
• 菜单：显示用于配置和仪器设置的主菜单。删除：删除字符。
• 保存：保存配置或进入下一级菜单。
• 退出：中止某些功能或返回上一级菜单。
• 模式：在普通模式或 BSG（两侧接地）模式之间选择。
• 开始：开始测试。
• 停止：停止测试。

旋转旋钮

• 按下进入
• 选择 / 电流调节

旋转旋钮有两个主要用途：（1）在测试过程中调节电流；（2）浏览菜单并选择选项。

• 在固定电流测试中，短按可手动调节测试电流。
• 当显示主屏幕时，短按将执行菜单按钮的功能。
• 在菜单中时，旋转旋钮可浏览列出的选项；短按可选择突出显示的选项。
• 在菜单中时，长按旋转旋钮两秒将执行退出按钮的功能。

安装 Dataview® 软件

注意：在安装软件和驱动程序之前，请勿将仪器连接到电脑。

1. 将 USB 闪存盘插入可用的 USB 端口（等待驱动程序安装完成）。
2. 如果启用了自动运行，应会出现一个自动播放窗口。如果自动运行被禁用，则需要打开 Windows 资源管理器。然后，找到并打开标有 “DataView” 的 USB 闪存盘驱动器，以查看驱动器上的文件。
3. 在自动播放窗口中，选择 “打开文件夹以查看文件”。
4. 从打开的文件夹视图中双击 Setup.exe，启动 Dataview® 安装程序。

注：有关使用 Dataview® 软件的更多信息，请参考 USB 闪存盘中提供的 6292 型微欧计用户手册。

开始使用

*告：在使用本仪器之前，请阅读用户手册和安全*告。在使用本仪器时，必须遵守在高压带电系统附近工作的安全程序和规则。仪器产生的电压和电流可能有危险。

1. 将仪器连接到 120/240V、50/60Hz 的交流电源。
2. 在打开仪器之前，将测试探头连接到被测设备的相应前面板端子上。
3. 进行测试线短接测试。如果电流未达到预设电流（或测量电阻明显高于 0Ω），检查连接并再次尝试。如果问题仍然存在，请联系技术支持。

BSG 模式连接示例：
*告：测量过程中请勿连接或断开测试线。强烈建议进行接地连接，以保护操作人员和设备安全。使用尽可能靠近被测设备的牢固接地点。此接地对于验证仪器正常工作是必需的。

保存测试结果

• 要保存测试结果，在测试过程中按 “保存” 可获取部分结果，在测试结束时按 “保存” 可保存*终结果。
• 如果在菜单设置中将自动保存功能设置为 “开”，则每次测试成功完成后，*终结果将自动保存。

建立与仪器的通信

1. 使用随附的电缆将仪器连接到电脑。
2. 双击软件安装过程中在桌面上创建的 “微欧计” 图标，打开控制面板。
3. 从菜单栏中选择 “仪器”，然后单击 “连接”，打开 “连接” 对话框。6292 型微欧计的通信速率默认为 57600。

仪器名称应显示在 “通信端口” 字段中。如果没有显示，请从下拉列表中选择。

确保 “仪器型号” 字段设置为 6292，“通信速率” 设置为 57600。然后，单击 “确定”。

配置仪器

连接到仪器。然后从菜单栏中选择 “仪器”，再单击 “配置”。将出现 “配置面板” 对话框：
此对话框允许您为以下每个设置配置选项：

• 对象名称：是测试对象的名称。此名称*长可达 20 个字符。
• 测试持续时间：决定测试运行的时长。选择 “无限制” 选项将使测试持续运行，直到您按仪器上的 “停止” 按钮手动停止。如果您希望测试有一个确定的结束点，请选择 “有限”。选择此选项后，“持续时间” 字段将激活，您可以输入希望测试运行的秒数。*短为 5 秒，*长为 120 秒。
• 操作模式：决定测试是使用 BSG（两侧接地）模式还是普通模式运行。
• 测试电流：是运行测试时使用的电流。可用设置为 50A、100A、150A 或 200A。您也可以选择 “手动”，通过仪器上的旋转旋钮在测试过程中控制电流水平。
• 语言：指定仪器显示屏使用的语言。
• 自动保存：指定测试完成时是否自动保存。
• 风扇：定义风扇是始终打开还是以自动模式运行（仅在仪器需要冷却内部温度时才打开）。
• 日期格式：选择仪器使用的日期格式（欧洲或美国格式）。
• 时间格式：指定时间是以 12 小时制（上午 / 下午）还是 24 小时制显示。

“配置面板” 对话框右侧有五个按钮：

• 从仪器读取：将此对话框中的选项重置为反映仪器中的当前设置。
• 写入仪器：将配置设置写入仪器。
• 设置时钟：显示 “日期 / 时间” 对话框。这使您可以将仪器的时间设置为特定的日期和时间，或使仪器的时钟与电脑的时钟同步。
• 删除测试：清除仪器的内存。
  注：确认要继续删除操作后，所有对象将立即从内存中删除，无论您是否通过 “配置面板” 对话框保存了其他任何更改。
• 取消：关闭此对话框，放弃指定的任何更改，且不将其写入连接的仪器。

下载存储的测试

1. 要下载存储的测试，从菜单栏中选择 “仪器”，然后单击 “下载”。如果之前未建立连接，将显示 “连接” 对话框。否则，将出现 “选择测试” 对话框，显示仪器中存储的测试列表。
2. 单击要下载的测试进行选择。您可以按住 Ctrl 键并单击进行多选。单击 “全选” 可选择所有列出的测试进行下载。选择完成后，单击 “下载” 按钮。
3. 要编辑测试的名称和其他属性，请在控制面板左侧双击测试名称。
4. 单击要下载的测试（按住 Ctrl 键可选择多个测试）。然后，单击 “下载” 按钮。
5. 要编辑测试的名称和其他属性，请在控制面板左侧双击测试名称。
