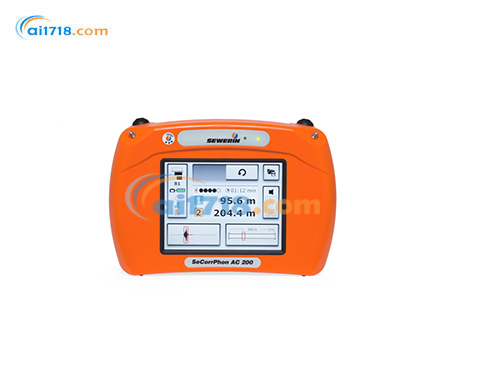

德国SEWERIN SeCorrPhon AC200听漏仪由爱仪器仪表网代理,本产品是一种多功能的泄漏检测器。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
声学漏水检测原理
从泄漏处流出的水会使管道材料产生振动。这些振动会沿着管道传播,即使在较远的接触点(如管件处),也能作为结构传声被检测到。同时,这些振动还会以地面传声的形式通过地面传播至地表,不过传播过程中声音会大幅衰减。SeCorrPhon 系统是您检测泄漏的*助手,它能将振动转化为人类可听见的声音,并以图表形式记录和显示音量及频谱。
泄漏预定位
*定位
使用 BM 200 地面麦克风(适用于硬质路面)或 BM 230 地面麦克风(适用于非硬质路面),对已确定的管段进行音量评估。将 TS 200 携带杆连接到地面麦克风,在管道上方短距离移动。凭借声学信号和强度的可视化显示,很容易*能找到信号*大值的位置。这样*能以足够的精度定位泄漏点,为后续挖掘工作提供可靠依据。
相关分析原理
使用相关仪定位泄漏点,需要在管道上的两个管件(如阀门或消防栓)处同时测量泄漏产生的噪声。高灵敏度麦克风记录管件上的噪声,无线电发射器将信号传输至接收器(即相关仪),相关仪随后测定传播时间差,也*是噪声到达两个测量点的时间延迟。相关仪会根据输入的管道长度、管材和管径,计算出泄漏的*位置。
相关分析与声学定位技术对比
相关分析方法与传统的声学漏水检测方法有着本质区别:传统方法是先系统地检查管件(预定位),然后在某一位置使用地面麦克风进行*定位;而相关分析则是在两个管件处同时进行测量。在声学定位中,用户需要比较和评估泄漏噪声。这种技术在许多管网结构中都能使用,但检测的成功与否很大程度上依赖于用户的听力以及经验。相比之下,相关分析泄漏检测能提供*的测量值,不受用户听力的影响,并且在很大程度上也不受外部干扰的影响。
SeCorrPhon AC 200:、灵活、智能
性
另外,您还可以使用集成的音频播放器录制泄漏噪声,并进行相互比较。这些录音可用于培训、演示,或创建噪声数据库,以便在现场更好地评估泄漏噪声。
灵活性
在进行声学泄漏检测时,当前声音强度会以图表和数值的形式,清晰地显示在 5.7 英寸的大型接收器显示屏上。同时,您还能看到之前的测量值,以便更好地进行比较,以及当前噪声的频率分析结果。
智能性
相关仪的一个特殊功能是,其以结果为导向、用户友好的测量结果屏幕显示。它会突出显示泄漏位置的具体信息,无需用户解读复杂的曲线。显示屏上显示的计算质量信息,能让用户随时了解测量的可靠性。借助这种以结果为导向的显示方式,用户可以立即采取后续措施,例如通过声学方法确认泄漏位置。
SeCorrPhon AC 200:泄漏*定位
SeCorrPhon AC 200 接收器可选购集成定位模块。GNSS(全球导航卫星系统)模块在识别到泄漏噪声时,会存储当前用户位置。这意味着可以将泄漏的*地理位置与噪声关联起来,方便日后记录。测量存储后,临时存储在音频播放器中的噪声也能与相应的位置数据进行关联。
优化滤波器设置
通过点击泄漏噪声的图形表示,*能轻松设置滤波器的上下限。此外,还支持以 50Hz 为步长进行手动微调。按下按键选择所需的滤波器限制,然后*设置数值即可。
抑制干扰峰值
在选择并抑制相关函数中某一区域的情况下,峰值抑制功能有助于优化测量结果。此时,图表会根据次小峰值进行归一化处理,更易于识别。如果在相关线上检测到多个泄漏点,可以使用峰值抑制功能将可见的峰值区分开来。
测量声速
在测量声速时,除了实际泄漏产生的噪声外,还会在已知位置创建第二个噪声源。然后进行两次测量(一次有第二个噪声源,一次没有),并根据这两次测量结果计算测量管段的声速。接收器上显示的测量结果重点关注第二次测量,尤其会关注额外声源的位置。通过几个简单步骤,*能快速测量出声速。
使用 WaterCom 软件进行记录
使用 WaterCom 软件中集成的播放器,可以回放录制的噪声。如果经常使用该软件保存测量数据,它会逐渐建立起一个实用的噪声数据库。例如,这个数据库可用于培训新员工,让他们了解泄漏检测时需要注意的声音特征。
SeCorrPhon 系统:声学漏水检测的系统组件
SeCorrPhon 系统:相关分析的系统组件
坚固的系统箱有足够的空间安全存放所有系统组件。SeCorrPhon AC 200、两个 RT 200 无线电发射器、两个 UM 200 麦克风、两个 BM 200/BM 230 地面麦克风、一个 TM 200 触摸式麦克风、TS 200 携带杆、F8 无线耳机以及可选配件,都能存放在箱内,在运输过程中得到*佳保护。系统组件可以在车间或测量车内,在关闭的箱子中进行充电。
SEWERIN AC 200 技术参数表
设备数据 | 详情 |
---|---|
尺寸(宽 × 深 × 高) | 225×62×155mm |
重量 | 1.2kg |
材质 | 聚碳酸酯(外壳) |
设备元件
元件 | 详情 |
---|---|
显示屏 | 5.7 英寸 TFT 显示屏,640×480 像素(VGA),LED 背光 |
接口 | 微型 USB |
内存 | 90MB(内置) |
处理器 | 32 位 RISC 处理器、数字信号处理器 |
操作方式 | 触摸屏、电源开关键、两个激活键 |
工作温度 | -20°C - +60°C |
---|---|
存储温度 | -25°C - +50°C(短时间可达 + 60°C) |
湿度 | 15% - 90% 相对湿度,无冷凝 |
防护等级 | IP65/IP67 |
禁止使用的环境 | 潜在爆炸区域 |
电源供应 | 2 节锂离子可充电电池 [1357 - 0002] |
---|---|
典型工作时间 | >10 小时 |
电池电量 | 2×24Wh |
充电时间 | <7.5 小时 |
充电温度 | 0°C - +40°C |
充电电压 | 12V |
充电电流 | 1.2A |
充电器 | AC/DC 适配器 L(可在箱内充电) |
数据传输
传输方式 | 近场无线电 | SDR(Sewerin 数字无线电) |
---|---|---|
传输频率 | 433.9、468.5MHz;434.4、444.5500MHz;444.9875、458.5125MHz;458.7875、469.6MHz | 2.408 - 2.476GHz,38 个信道 |
无线电传输范围 | >500m | >2m |
传输带宽 | 0 - 5kHz | 0 - 12kHz |
功率 | 500mW | 10mW |
其他数据
附件选项 | 快速释放扣件(Tenax) |
---|---|
运输 | AC 200 SK4 箱 |
运输说明 | UN 3481:设备中包含锂离子电池或与设备包装在一起的锂离子电池,电池净重:0.196kg |
用途
所属系统组件 | SeCorrPhon 系统 |
---|---|
适用设备 | 发射器 RT 200、通用麦克风 UM 200、携带杆 TS 200、无线耳机 F8 |
设备数据 | 详情 |
---|---|
尺寸(宽 × 深 × 高) | 225×62×155mm |
重量 | 1.2kg |
材质 | 聚碳酸酯(外壳) |
SeCorrPhon AC200参数文档 |
|
设备元件
元件 | 详情 |
---|---|
显示屏 | 5.7 英寸 TFT 显示屏,640×480 像素(VGA),LED 背光 |
接口 | 微型 USB |
内存 | 90MB(内置) |
处理器 | 32 位 RISC 处理器、数字信号处理器 |
操作方式 | 触摸屏、电源开关键、两个激活键 |
工作温度 | -20°C - +60°C |
---|---|
存储温度 | -25°C - +50°C(短时间可达 + 60°C) |
湿度 | 15% - 90% 相对湿度,无冷凝 |
防护等级 | IP65/IP67 |
禁止使用的环境 | 潜在爆炸区域 |
电源供应 | 2 节锂离子可充电电池 [1357 - 0002] |
---|---|
典型工作时间 | >10 小时 |
电池电量 | 2×24Wh |
充电时间 | <7.5 小时 |
充电温度 | 0°C - +40°C |
充电电压 | 12V |
充电电流 | 1.2A |
充电器 | AC/DC 适配器 L(可在箱内充电) |
数据传输
传输方式 | 近场无线电 | SDR(Sewerin 数字无线电) |
---|---|---|
传输频率 | 433.9、468.5MHz;434.4、444.5500MHz;444.9875、458.5125MHz;458.7875、469.6MHz | 2.408 - 2.476GHz,38 个信道 |
无线电传输范围 | >500m | >2m |
传输带宽 | 0 - 5kHz | 0 - 12kHz |
功率 | 500mW | 10mW |
其他数据
附件选项 | 快速释放扣件(Tenax) |
---|---|
运输 | AC 200 SK4 箱 |
运输说明 | UN 3481:设备中包含锂离子电池或与设备包装在一起的锂离子电池,电池净重:0.196kg |
用途
所属系统组件 | SeCorrPhon 系统 |
---|---|
适用设备 | 发射器 RT 200、通用麦克风 UM 200、携带杆 TS 200、无线耳机 F8 |

-
