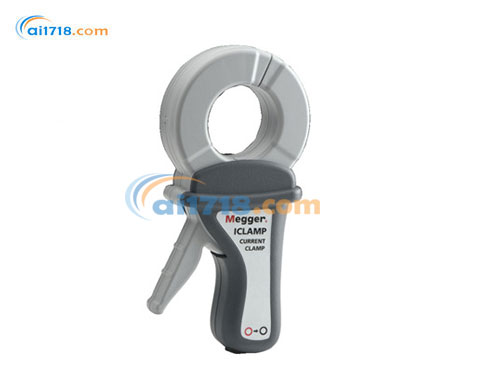

美国MEGGER ICLAMP 1000A交流电流钳表由爱仪器仪表网代理,本产品可以与专用接地测试仪DET3TC、DET4TC和DET4TCR以及多功能测试仪MFT1735一起使用,执行附棒技术(ART)。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
ICLAMP 1000A交流电流钳表简介:
•ICLAMP可以与专用接地测试仪DET3TC、DET4TC和DET4TCR以及多功能测试仪MFT1735一起使用,执行附棒技术(ART)。
•ICLAMP也可以组合VCLAMP使用,用于DET4TC、DET4TCR和MFT1735执行无桩测试。
•MFT1730和MFT1735的控制开关扭到钳表位置时,ICLAMP可用于测量从1 mA至1000 A的电流。
ICLAMP 1000A交流电流钳表特点:
•CATIV 600V安全等级的1000A交流电流表
•额定1Ω负载下1mA/1A灵敏度
•钳口可容纳直径52mm的电缆
•输出端过电压保护
•适合泄露电流的测试
ICLAMP是非接触式感应电流表,易于使用,可与以下仪器配合:
•电能质量分析仪
•示波器
•电机测试仪
•带电流表接口的接地电阻测试仪
•附棒技术
•无桩测试
•数据记录器
•数字万用表
ICLAMP 1000A交流电流钳表用途
•ICLAMP用于夹住一个单相设备并测试其通过的电流。注意,测试时不要将中性点包含在夹钳中,因为相反方向的电流产生磁场的会相互抵消。在测试多相电流的时候应该讲每相的夹钳保持尽可能远的距离,从而保证测试质量。
•量程为1 A的电流表可直接与ICLAMP连接,1000 A的电流会在电流表中产生1 A的读数。
•1 A的一次侧电流会在ICLAMP输出端产生1 mV的电压,加载1 Ω的额定负载上。所以如果使用万用表,需要使用mV的量程。Megger的DET3TC、DET4TC和DET4TR等仪器需要确保输入电阻和测试电路满足1 mV – 1 V的量程和20 A的输入电流限制。
•如果使用的是有效值万用表,电压读数会由于ICLAMP的精度和波峰因数的关系也是有效值。
ICLAMP 1000A交流电流钳表简介:
•ICLAMP可以与专用接地测试仪DET3TC、DET4TC和DET4TCR以及多功能测试仪MFT1735一起使用,执行附棒技术(ART)。
•ICLAMP也可以组合VCLAMP使用,用于DET4TC、DET4TCR和MFT1735执行无桩测试。
•MFT1730和MFT1735的控制开关扭到钳表位置时,ICLAMP可用于测量从1 mA至1000 A的电流。
ICLAMP 1000A交流电流钳表特点:
•CATIV 600V安全等级的1000A交流电流表
•额定1Ω负载下1mA/1A灵敏度
•钳口可容纳直径52mm的电缆
•输出端过电压保护
•适合泄露电流的测试
ICLAMP是非接触式感应电流表,易于使用,可与以下仪器配合:
•电能质量分析仪
•示波器
•电机测试仪
•带电流表接口的接地电阻测试仪
•附棒技术
•无桩测试
•数据记录器
•数字万用表
ICLAMP 1000A交流电流钳表用途
•ICLAMP用于夹住一个单相设备并测试其通过的电流。注意,测试时不要将中性点包含在夹钳中,因为相反方向的电流产生磁场的会相互抵消。在测试多相电流的时候应该讲每相的夹钳保持尽可能远的距离,从而保证测试质量。
•量程为1 A的电流表可直接与ICLAMP连接,1000 A的电流会在电流表中产生1 A的读数。
•1 A的一次侧电流会在ICLAMP输出端产生1 mV的电压,加载1 Ω的额定负载上。所以如果使用万用表,需要使用mV的量程。Megger的DET3TC、DET4TC和DET4TR等仪器需要确保输入电阻和测试电路满足1 mV – 1 V的量程和20 A的输入电流限制。
•如果使用的是有效值万用表,电压读数会由于ICLAMP的精度和波峰因数的关系也是有效值。
规格 | ||
电流变比 | 1000:1 | |
灵敏度 | 1 mA/A | |
输出信号幅值和相位精度 | ||
一次侧电流 | 输出信号精度 | 输出信号相移 |
1 mA – 100 mA | ≤1% + 5 µA | 未标明 |
0.1 A – 1 A | ≤0.7° | |
1 A – 10 A | ||
10 A – 100 A | ≤0.5% | |
100 A – 1000 A | ≤0.3% | |
*除非特别标注,默认的环境为:22±3℃,50%相对湿度,工频 正弦波,无直流分量,中心导体,外部磁场 |
连续电流 |
1000 A at ≤ 500 Hz 100 A at >500 Hz |
频率范围 | 15 Hz – 10 kHz |
波峰因数 | 2000 A峰值以内≥6 (300 A有效值) |
波峰因数所引起的误差 | 1CF≤4时≤1% |
额定负载阻抗 | ≤1 Ω(负载电阻) |
输出电压 | ≤ 28V峰值(电子限制器) |
频率影响因素 | 30 Hz – 5 kHz ≤ 0.25% |
弧口内导体的位置所引起的误差 | ≤ 幅值的0.3% |
5 Ω以内负载影响因素 |
900 A以内满足规格标示精度超过900A ≤幅值的0.25% 相位差≤0.1° |
DC漂移误差 | 20 A直流电流以内≤2% |
工作电压 | ≤ 600 V 有效值 |
环境 | |
运行温度和湿度 |
-20 °C 到 +50 °C, <85% RH -4 F 到 +122 F, <85% RH (夹口有污物或冰雪除外) |
存储温度和湿度 |
-40 °C 到 +70 °C, <85% RH -40 F 到 +158 F, <85% RH |
温度影响 |
≤ 幅值的0.1% 相位与规格参数表述相同 |
湿度影响 | 与规格参数表述相同 (夹口有污物或冰雪除外) |
导体直径 | 52mm |
其他参数 | |
外壳保护 | 夹口闭合时IP40 |
海拔 | 2000m |
输出端口 | 4 mm shrouded sockets |
电气安全 | IEC 61010-1:2010 + IEC 61010-2- 030:2010 + IEC61010-2-032:2002 |
EMC | IEC61326-1 |
安全性 | CAT IV 600 V 污染等级 2 |
重量 | 700g |
尺寸 | 45 mm x 110 mm x 218 mm |
