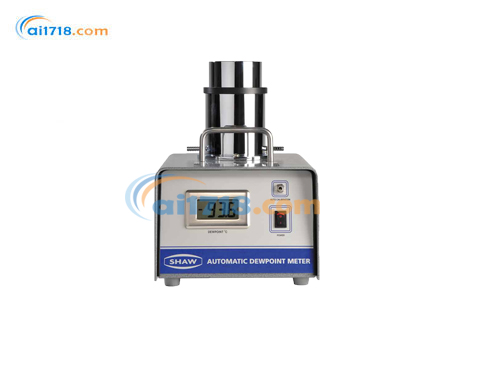

英国SHAW SADP-D便携式露点仪由爱仪器仪表网代理,SADP-D 便携式露点仪是一款易于使用的便携式湿度计,可快速、可靠地测量微量水分。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
SADP-D露点仪描述
肖氏水分仪的 SADP-D 便携式露点仪闻名,是一款易于使用的便携式湿度计,可快速、可靠地测量微量水分。SADP-D 适用于众多行业,包括发电、半导体制造和制药等。
肖氏 SADP-D 露点仪的核心在于其独特的干燥剂腔组件和肖氏超高电容氧化铝传感器。肖氏水分仪不断研发氧化铝传感技术,致力于提供性能更优、可靠性更高、品质*的露点传感器。独特的干燥剂腔组件设计,能在露点仪不使用时保持传感器干燥,确保 SADP-D 随时可对气体和压缩空气中的水分进行快速现场检测。测量读数操作简单、快速,且空气或气体消耗量极少。
SADP-D 是一款完全独立的设备,已通过 UKCA、ATEX 和 IECEx 标准的本质安全认证,获得 CE 和 UKCA 批准,无需齐纳二极管安全栅或信号隔离器等额外配件,可在危险区域使用。
这款便携式露点仪设计用于在大气压下运行,配备单个开关、自动校准(AutoCal)电位器,以及一个大尺寸、易读的 LCD 显示屏,可显示露点 °C 或 °F。SADP-D 交付时已安装好电池,还附带可追溯至*和国际湿度标准的校准证书、两米 PTFE 采样软管、螺丝刀、内六角扳手、压力计算器、使用手册,以及一个专门设计的带肩带的耐用皮革携带箱,开箱即可使用。
SADP-D露点仪特点
保证精度为露点 ±3°C 至 ±4°C(±5.4°F 至 ±7.2°F)。
通过 ATEX 和 IECEx 标准的本质安全认证,获得 CE 和 UKCA 批准。
多种测量范围:整体露点测量范围为 -100°C 至 +20°C(-148°F 至 +68°F)。
干燥剂干燥腔组件,可实现即时读数。
具备自动校准(AutoCal)功能。
标准 “C” 型电池供电。
LCD 显示屏,可显示 °C 或 °F。
独立完整、坚固可靠。
完全便携。
操作简单。
连续运行时间超过 150 小时。
附带可追溯至*和国际湿度标准的校准证书。
干燥剂干燥技术
独特的设计允许在 “干燥位置” 对气体进行吹扫,使所有表面和空隙达到平衡状态。随后可抬起 “头部” 进行读数。在测试过程中,传感器始终与大气隔绝,以确保读数准确。在吹扫后,传感器才会暴露在样气中进行测量。
自动校准
肖氏系统*重要且独特的功能是自动校准功能。每个肖氏传感器在制造时都经过*处理,在其设计的*大湿度下会达到水汽饱和状态。因此,当传感器暴露在高于其*大工作范围的湿度环境中时,它会迅速达到平衡,不再对湿度的进一步增加做出响应,这构成了自动校准(AutoCal)的基础。
只需将传感器暴露在比其工作范围更潮湿的环境中(通常室内空气*足够),并调节仪器前面板上的校准控制旋钮,即可对肖氏传感器进行检查。此时,传感器已与仪器完成校准设置,可投入使用。自动校准可在现场进行,无需特殊设备和人员,*终能减少停机时间、降低校准成本,并即时验证系统。
干燥剂头部组件
在测试间隙保持传感器干燥,确保 SADP-D 随时可进行快速现场检测。干燥剂头部的独特设计在抬起头部进行采样前,用干燥剂环绕传感器来实现这一目的。传感器在任何时候都不允许与环境空气接触。气室的设计也使得在传感器暴露前,用样气吹扫空隙空间和气室壁表面,从而获得更快、更准确、更可靠的测量结果。
安装指南
使用时,气瓶气体经两级压力调节器调节压力,可选择安装流量指示器监测流量。若气体含有颗粒或液体污染物,需先经过过滤单元 / 聚结器进行净化。清洁气体再通过压力调节器或针阀进入露点仪,测量后的气体从样品排气口排出。
相关产品
SU2 样品板:安装在 SADP-D 顶部,包含流量计、压力调节器(210 bar)和压力表。
SU3 样品板:安装在 SADP-D 外壳侧面,包含流量计、过滤单元、压力调节器(210 bar)和压力表,用于*控制样品系统各重要点的压力。
维修套件:包含干燥剂、头部密封套件、垫圈、硅脂和电池。
标准配置
传感器、已安装的电池、校准证书、两米 PTFE 采样软管、螺丝刀、内六角扳手、压力计算器、使用手册和皮革携带箱。
订购信息
型号 | ppm (V) 测量范围 |
---|---|
P(紫色) | 0 - 6,000 ppm(V) |
S(银色) | 0 - 1,000 ppm(V) |
G(灰色) | 0 - 6,000 ppm(V) |
R(红色) | 0 - 1,000 ppm(V) |
B(蓝色) | 0 - 23,000 ppm(V) |
SADP-D便携式露点仪规格
项目 | 详情 |
---|---|
露点传感器 | 传感元件:肖氏超高电容氧化铝传感器 |
测量范围 | 紫色(P):露点 -100 至 0°C,0 - 6,000 ppm (V);银色(S):露点 -100 至 -20°C,0 - 1,000 ppm (V);灰色(G):露点 -80 至 0°C,0 - 6,000 ppm (V);红色(R):露点 -80 至 -20°C,0 - 1,000 ppm (V);蓝色(B):露点 -80 至 +20°C,0 - 23,000 ppm (V) |
本质安全认证 | ATEX:Ex II 1 G Ex ia IIC T6 Ga;IECEx:Ex ia IIC T6 Ga |
认证 | 已获认证 |
自动校准 | 现场校准 / 量程检查功能,通过仪器前面的电位器启动和操作 |
工厂校准 | 附带可追溯至英国*物理实验室(NPL)的校准证书 |
精度 | 红色 / 银色传感器:露点 ±3°C(±5.4°F);其他传感器:露点 ±4°C(±7.2°F),可追溯至 NPL,测量范围 -90°C 至 +20°C(-130°F 至 +68°F) |
响应时间 | 从湿到干(-20°C 至 -60°C(-4°F 至 -76°F))小于 120 秒;从干到湿(-100°C 至 -20°C(-148°F 至 -4°F))小于 20 秒 |
样品流速 | 测量与流速无关,理想流速为 2 至 5 升 / 分钟,*大 20 升 / 分钟 |
校准质保 | 自发货日期起 12 个月 |
电气规格 | 电磁兼容性(EMC):抗扰度符合 EN 61000 - 6 - 1 标准;发射符合 EN 61000 - 6 - 3 标准 |
预热时间 | 5 秒 |
显示 | 数字:4 ½ 位,LCD。出厂设置为显示露点 °C 或 °F |
电源 | 9 V DC,需六节 “C” 型电池(已包含) |
电池寿命 | 连续运行时间超过 150 小时 |
分辨率 | 露点 0.1°C、0.2°F 或 0.1 ppm (V) |
重复性 | 露点重复性优于 ±0.5°C(±0.9°F) |
机械规格 | 整体尺寸:200 mm(宽)×225 mm(深)×278 mm(高,头部伸出时为 328 mm);重量:4.5 kg |
工作压力 | 大气压至 0.3 barg |
工作湿度(外部) | *大 - 95% RH,无冷凝 |
工作温度 | -20°C 至 +50°C(-4°F 至 +122°F) |
存储温度 | -20°C 至 +40°C(-4°F 至 +104°F) |
传感器保护 | 316 烧结不锈钢过滤器 - 50 微米 |
防水等级 | IP66/NEMA 4X |
连接 | 干燥剂腔两侧各有两个枞树型接口 |
机械质保 | 因工艺缺陷和零部件问题,质保 24 个月 |
