LS 511/522-5/P1描述
Woodward的LS-5系列继电器是同步器控制器与集成的电源去耦和保护功能。应用范围从独立的同步检查继电器到复杂的电源管理，有多个公用事业馈电，总线连接断路器和组断路器结合Woodward的eas Ygen-3400XT/3500XT配备的发电机组控制器。由于所有LS-5和Ygen控制器之间只需要一个CAN总线连接来传输交流测量信号、I/O状态、标志等。
LS-5x1设备管理每个总线组上的同步、加载和卸载，并通过CAN总线将所需的电压、频率和相位角参考发送到eas Ygen-3400XT/3500XT基因组控制器。当服务于输入的主电源断路器时，它会自动检测到主电源故障，执行主电源解耦，并将启动信号发送到easYgen。LS-5x1软件可选择用作垂直同步检查继电器、电源断路器控制或母线连接断路器控制，从而为OEM开关设备制造商、属包装商和系统集成商提供特殊的通用性和价值。
●全保护包（包括df/dt（ROCOF）、相移和电源电压升高
保护根据新的德国网格代码)●段控制的负载共享●事件日志，*多有300个条目
●LS-5单元与所连接的eassygen-之间的自动日期和时间同步3400XT/3500XTcontrols
●LS-5“独立”模式，没有●-3400XT/3500XT可能
●预配置的应用程序模式，简化了复杂多重系统的配置过程断路器应用程序
●自动模式和手动模式
●全遥控器，通过CAN或RS-485接口实现
●多语言能力：中文、英语、德语、西班牙语、法语、意大利语、葡萄牙语、日语、俄语，土耳其语，波兰语
Woodward的LS-5系列继电器是同步器控制器与集成的电源去耦和保护功能。应用范围从独立的同步检查继电器到复杂的电源管理，有多个公用事业馈电，总线连接断路器和组断路器结合Woodward的eas Ygen-3400XT/3500XT配备的发电机组控制器。由于所有LS-5和Ygen控制器之间只需要一个CAN总线连接来传输交流测量信号、I/O状态、标志等。
LS-5x1设备管理每个总线组上的同步、加载和卸载，并通过CAN总线将所需的电压、频率和相位角参考发送到eas Ygen-3400XT/3500XT基因组控制器。当服务于输入的主电源断路器时，它会自动检测到主电源故障，执行主电源解耦，并将启动信号发送到easYgen。LS-5x1软件可选择用作垂直同步检查继电器、电源断路器控制或母线连接断路器控制，从而为OEM开关设备制造商、属包装商和系统集成商提供特殊的通用性和价值。

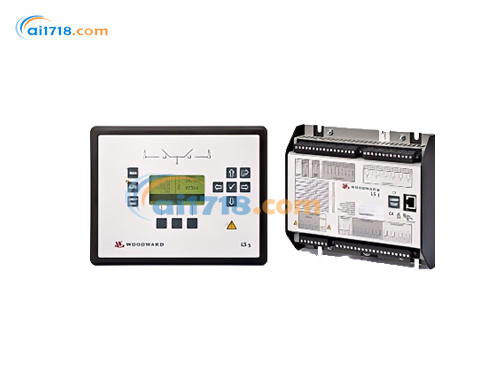

LS-5x1系列有两种不同的安装风格。带有塑料外壳和图形的LS-521液晶显示器被设计安装在机柜的前门。LS-511与铝粉外壳被设计为背板安装。
●全保护包（包括df/dt（ROCOF）、相移和电源电压升高
保护根据新的德国网格代码)●段控制的负载共享●事件日志，*多有300个条目
●LS-5单元与所连接的eassygen-之间的自动日期和时间同步3400XT/3500XTcontrols
●LS-5“独立”模式，没有●-3400XT/3500XT可能
●预配置的应用程序模式，简化了复杂多重系统的配置过程断路器应用程序
●自动模式和手动模式
●全遥控器，通过CAN或RS-485接口实现
●矢量组调整情况下变压器用于应用
●断路器开/关故障检测
●母极解耦“测试”模式
●锁键盘功能
●4自由配置报*
●8FreelyconfigurableLED'sontheLS-511backpanelmountabledevice●多语言能力：中文、英语、德语、西班牙语、法语、意大利语、葡萄牙语、日语、俄语，土耳其语，波兰语
| 功能概述 | ||
|
|
LS-511 LS-521 | |
| I/Os |
|
|
| Display | No | Yes |
| Configurable LEDs on Faceplate | Yes | No |
| System A/B voltage measurement | 3-Phases+Neutral | 3-Phases+Neutral |
| System A current measurement | 3-Phase | 3-Phase |
| Discrete inputs | 8 | 8 |
| Relay outputs | 6 | 6 |
| CAN Interface | 1 | 1 |
| RS-485 Interface | 1 | 1 |
| Control |
|
|
| Automatic and Manual operating modes |
|
√ |
|
Breaker synchronization (±slip frequency/phase matching) |
|
|
| Vector group adjustment for synchronization |
|
|
| Configurable deadbus closure direction |
|
|
| HMI |
|
|
| Configuration via HMl and PC |
|
|
| Event recorder with real time clock (battery backup) |
|
|
|
Date and Time Synchronization between LS-5 units and easYgen-3400XT/3500XT |
|
|
| Protection |
|
|
| Over-/undervoltage (59/27) |
|
|
| Over-/underfrequency(81O/U) | √ |
|
| Voltage asymmetry(47) |
|
|
| Phase shift (78) |
|
|
| df/dt(ROCOF)(81) |
|
|
| QV monitoring |
|
|
| Time-dependent voltage | √ |
|
| Mains voltage increase(accord.to VDE-AR-N-4105) |
|
|
| Monitoring |
|
|
| Breaker open/close monitoring |
|
|
| Synchronization time out monitoring |
|
|
| Voltage plausibility |
|
|
| Freelyconfigurable alarms | 4 |
|
| Counter |
|
|
| Circuit breaker closure counter | √ |
|
| Energy counters | √ |
|
| Listings/Approvals |
|
|
| UL/cUL/EAC/CE Marked | √ |
|
| Pending:LR &ABS Marine | √ | √ |
| Part Numbers | Metal housing | Plastic housing with display |
| LS-511(1A/5A) | 8440-2180/8440-2152 |
|
| LS-521(1A/5A) | --- | 8440-2178/8440-2150 |
| DIN-Rail mounting Kit for LS-511 | 8923-1746 | --- |
| DPC-RS-232 direct configuration cable | 5417-557 | |
| DPC-USB direct configuration cable | 5417-1251 | |
| Spare parts:Plug set containing all terminal plugs | 8928-7544 | 8928-7545 |
