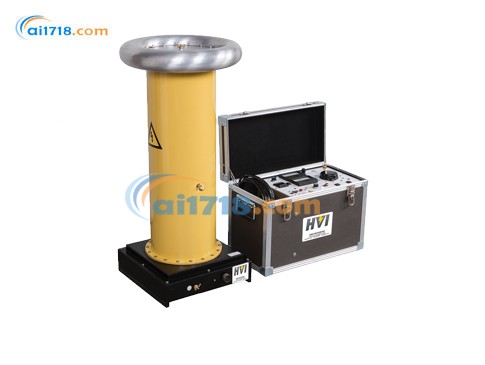

美国HVI ALT-210/50（F）交流高压空中升降介电测试仪-爱仪器仪表网

美国HVI(美高测)ALT-210/50（F）交流高压空中升降介电测试仪由爱仪器仪表网代理，本产品主要用于根据 ANSI 92.2 标准测试高空作业平台、吊杆、斗车和衬垫的介电强度。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

ALT 系列 - 交流高压高空作业车介电测试装置 0–50 / 210 kV AC 工频交流耐压测试
ALT - 210/50（F）是 HVI 公司 ALT 系列的交流高压测试设备，其设计目的是依据 ANSI 92.2 标准，对高空作业平台、臂架、斗式卡车和内衬进行介电强度测试。它能提供连续可调的交流电压，具备 2 量程电压表、多量程电流表以及内置定时器。该设备采用有间隙铁芯变压器，输出功率*高可达 7kVA，但输入功率仅需 3.5kVA，可由 30A、120V AC 或 15A、230V AC 的电源供电。

ALT-210/50（F）交流高压空中升降介电测试仪产品特点
多用途测试：除用于高空作业设备测试外，还适用于对开关柜、母线槽或其他变电站设备等较大电容性负载进行交流耐压通过 / 失败测试。
*测量：配备二次连接的 2 量程电压表（0 - 20/50 kV & 0 - 80/210 kV）和 2 量程电流表（0 - 250 μA 和 0 - 1.0 mA，带有 x1、x10、x100 乘数），方便*测量。在测试过程中，可根据不同的测试需求，灵活切换量程，确保测量数据的准确性。
大负载能力：具有 7kVA 的输出功率，50kV 抽头可提供满载 7kVA 功率，满足吊桶内衬等测试需求。在对吊桶内衬进行测试时，能稳定输出所需功率，保证测试顺利进行。
过载保护：固定过载设置为可变变压器额定输出电流的 120%，可有效保护设备在过载情况下不受损坏。当设备负载超过额定电流的 120% 时，过载保护机制启动，避免设备因过载而烧毁。
运输安全：采用运输保护仪表，能防止仪表在不同测试地点运输过程中受到损坏，确保设备到达测试现场后能正常使用。
测量准确：具备保护 / 接地电路，可*测量泄漏电流，减少测量误差，使测试结果更可靠。在测试电气设备的绝缘性能时，能准确测量泄漏电流大小，判断设备绝缘是否良好。
电容补偿：有间隙铁芯变压器设计可对容性负载进行补偿，降低容性电抗对测试的影响，提高测试精度。对于电容性负载较大的设备，能通过补偿提高测试准确性。
安全设计：设有零启动和外部安全联锁装置，确保操作人员在设备启动前及测试过程中的安全。零启动功能避免设备误启动，外部安全联锁可与其他安全设备配合使用。
可选配件与升级：提供手和脚安全开关、安全接地棒等可选配件，增强测试安全性；还支持数字计量升级（添加后缀 “d”）和二次电容取消电路（PN 90 - 225）升级，满足不同用户的需求。

型号	ALT-210/50 / ALT-210/50F
输入	(ALT-210/50) 120 V, 60 Hz, 30 A (ALT-210/50F) 230 V, 50/60 Hz, 15 A
输出	0-210kV AC / 0-50 kV AC，3 kVA 电阻负载 *大 7 KVA 容性负载输出电流在较低电压下会降低
负载持续率	7 kVA：1 小时工作，2 小时休息 4 kVA：连续
电压表	3.5 英寸，量程 0-20/50kV 和 0-80/210kV kV AC，±2% 满量程
电流表	3.5 英寸，量程 0-250μA 和 0-1.0mA，±2% 满量程，带 x1、x10、x100 倍乘器
失真度	小于 5%
尺寸与重量 (宽 × 深 × 高)	控制单元：21×11.5×15.5 英寸，59 磅 533×292×394 毫米，27 公斤高压罐：15.5×15.5×37.5 英寸，240 磅 394×394×953 毫米，109 公斤
输出终端	顶部环形（0-210 kV） 1 英寸球形侧抽头（0-50 kV）
供货范围	20 英尺黑色接地线、20 英尺屏蔽回线电缆、外部联锁插头、操作手册、校准证书

可选配件

手动和脚踏安全开关
安全接地棒
可选升级
数字仪表 – 后缀加 “D”

ALT-210/50（F）产品规格

型号	ALT-210/50 / ALT-210/50F
输入	(ALT-210/50) 120 V, 60 Hz, 30 A (ALT-210/50F) 230 V, 50/60 Hz, 15 A
输出	0-210kV AC / 0-50 kV AC，3 kVA 电阻负载 *大 7 KVA 容性负载输出电流在较低电压下会降低
负载持续率	7 kVA：1 小时工作，2 小时休息 4 kVA：连续
电压表	3.5 英寸，量程 0-20/50kV 和 0-80/210kV kV AC，±2% 满量程
电流表	3.5 英寸，量程 0-250μA 和 0-1.0mA，±2% 满量程，带 x1、x10、x100 倍乘器
失真度	小于 5%
尺寸与重量 (宽 × 深 × 高)	控制单元：21×11.5×15.5 英寸，59 磅 533×292×394 毫米，27 公斤高压罐：15.5×15.5×37.5 英寸，240 磅 394×394×953 毫米，109 公斤
输出终端	顶部环形（0-210 kV） 1 英寸球形侧抽头（0-50 kV）
供货范围	20 英尺黑色接地线、20 英尺屏蔽回线电缆、外部联锁插头、操作手册、校准证书
ALT-210/50（F）参数文档
