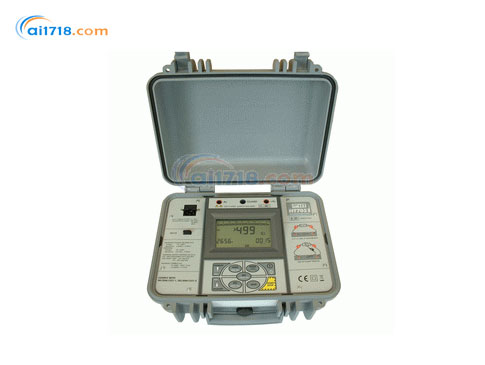

意大利 HT7051绝缘电阻测试仪-爱仪器仪表网

意大利 HT7051绝缘电阻测试仪由爱仪器仪表网代理，本产品是适合便携式的野外测试场所要求的绝缘电阻测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

•HT7051绝缘电阻测试仪是绝缘电阻测试仪，测试电压可编程至高达5kV，测量范围可达10TΩ，应用分析记录软件适应工业低压测量环境(测试电机，电力变压器，电缆，配电板，通用设备等... )

•三种不同的功能模式可选择：标准模式(固定测试电压) ，调整模式(可调整测试电压)和编程模式(可编程测试电压和持续时间多达三种可选择的渐进)。极化指数(PI)和介质吸收率(D.A.R)的测试功能

•仪器是采用镍氢充电电池的集成适配器，它有一个内部存储器保存结果和RS - 232接口用于连接PC和传送测量结果。结构紧密安全适合便携式的野外测试场所要求

产品特点：

•绝缘电阻测量测试电压高达5kVDC

•测量范围可达10TΩ

•标准模式的测试电压为100，250，500，1000，2.5kV和5kVDC

•调整模式下测试电压可选100到5kVDC

•编程模式选择持续时间和测试电压

•选择3类型的渐进测试

•极化指数( P.I.)测量

•介质吸收率( D.A.R )测量

•直流/交流真有效值电压测量高达600V量程

•识别功能稳定测量结果

•测试表面漏电流补偿

•上下限制值的测量选择

•测试完毕自动放电

•电源保险装置保护

•液晶背光显示器和模拟棒

•内部存储器保存测试结果

•保存结果提取显示

•RS-232接口的PC连接

•内部电池充电

标准配件：

•KIT14000：一套3条安全电缆与鳄鱼夹+2条安全测试电缆

•C7001：电源线

•BORSA2000N：配件套装

•TOPVIEW ： PC软件+ RS-232接口数据线

•ISO9000校准证书

•用户手册

电力参数：

•准确度是指[%+ 数值]. 它是应用在下列环境中：温度 23 °C±1°C和相对湿度 < 80%R.H

1.HT7051绝缘电阻测试仪电气规格

在 23°C ± 5°C、相对湿度 <80% HR 的条件下，不确定度表示为 ± (读数百分比 + 位数)。

直流 / 交流真有效值电压

量程	分辨率	不确定度	过载保护
10 至 660V	1V	± (2% 读数 + 2 位)	对地 CAT IV 600V

绝缘电阻

量程	测试电压	分辨率	不确定度 (*)
0.01MΩ 至 0.19MΩ	≥ 100V DC	≤ 1% 读数	± (5% 读数 + 7 位)
0.20MΩ 至 199GΩ	≥ 250V DC	± (5% 读数 + 3 位)（若泄漏电阻 Rmis ≤ 5nA）
0.20MΩ 至 499GΩ	≥ 500V DC	-
0.20MΩ 至 999GΩ	≥ 1000V DC	-
0.20MΩ 至 1.99TΩ	≥ 2500V DC	-
0.20MΩ 至 4.99TΩ	≥ 2500V DC	± (20% 读数 + 3 位)（若……）
0.20MΩ 至 9.99TΩ	5000V DC	-

(*) 负载电容 < 1nF。电容充电时间（@5kV 测试电压）：10s（电容 = 2µF）。电容放电时间（从 5kV 测试电压开始）：5s（电容 = 2µF）。

生成的测试电压（符合 IEC/EN61557 - 2 标准）

类型	电压范围	容差
固定	100V、250V、500V、1kV、2.5kV、5kV	-0%，+10% +15V
可调	100 至 1kV，步长 25V	-
	1kV 至 5kV，步长 50V	-
斜坡	100 至 1kV，步长 25V	-
	1kV 至 5kV，步长 50V	-

测试电流

测试电压	测试电流
100 至 5000V	1mA ≤ 测试电流 ≤ 3mA (**)

(**) 测试电流自动控制。

测试时间	分辨率
5s – 99min 59s	1s

电容

量程	分辨率	其他条件	不确定度
1nF 至 999nF	1nF	Vn ≤ 5kV，≥ 5MΩ	± (10% 读数 + 5 位)
1.00µF 至 5.00µF	0.01µF	-	-
1nF 至 999nF	1nF	Vn ≤ 2.5kV	-
1.00µF 至 9.99µF	0.01µF	-	-
10.0µF 至 19.9µF	0.1µF	-	-
1nF 至 999nF	1nF	Vn ≤ 1kV	-
1.00µF 至 9.99µF	0.01µF	-	-
10.0µF 至 49.9µF	0.1µF	-	-

电容充电时间（0V 至 5000V）：< 3s x 1µF。电容放电时间（5000V 至 25V）：< 5s x 1µF。

泄漏电流

量程	分辨率	不确定度
1nA 至 99.9nA	0.1nA	-
100nA 至 999nA	1nA	± (7% 读数 + 3 位)（若泄漏电阻 Rmis ≤ 5nA）
1.00µA 至 9.99µA	0.01µA	-
10.0µA 至 9.99µA	0.1µA	-
100µA 至 999µA	1µA	± (22% 读数 + 3 位)（若……）
1.00mA 至 2.5mA	0.01mA	-

极化指数（P.I） - 介质吸收比（D.A.R）

量程	分辨率	不确定度
-	-	-

(*) 负载电容 < 1nF。

2. 一般特性

显示、内存、串行接口

背光液晶显示屏，可同时显示三组读数：
- *组（主要）：绝缘电阻、泄漏电流、极化指数、介质吸收比、电容。
- 第二组：测试电压（标称值和生成值）。
- 第三组：测试时间。
32 段条形图。
低电量指示。
内存：可存储 700 次测试数据。
通信接口：光隔离 RS232 接口。

电源

内部电池充电器，电源：220 - 240V、50/60Hz、20VA。
内部镍氢可充电电池。
电源保护熔断器：T 200mA/250V，分断能力 Ir: 1.5kA。
低电量指示：显示屏上显示符号。
电池续航：在 100MΩ 电阻上进行 5kV 测试时（测试时间：10s，两次测试间隔：2s），续航时间 > 7 小时。
电池充电时间：约 4.3 小时。
自动关机：上次操作后 5 分钟自动关机。

环境

参考温度：23°C ± 5°C
工作温度：0°C 至 40°C
*高相对湿度：<80% RH
存储温度：-10°C 至 60°C
存储湿度：<80% RH

机械数据

尺寸（长 x 宽 x 高）：360 x 310 x 195mm（14.2 英寸 x 12.2 英寸 x 7.7 英寸）
重量：约 3.5kg（约 7.8 磅）

指导方针

仪器安全：符合 IEC/EN61010 - 1、IEC/EN61557 - 1、IEC/EN61557 - 2、IEC/EN61187、IEC/EN61010 - 031 标准。
绝缘：双重绝缘。
污染等级：2
机械防护等级：IP40（开盖），IP53（闭盖）
过电压类别：对地 CAT IV 600V，输入之间*大 600V
*高海拔：2000m
专利认证：TÜV 协议符合性。
