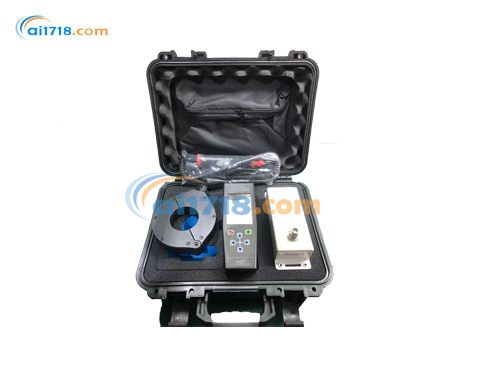

康高特 PT-30 手持式局放检测仪介绍
主要功能特点
1) 现场可快速检测高压电气设备特别对开关柜局部放电状况,使用方便,
体积小,重量轻,便于携带。
2) 局放检测传感器设计电路借助先进的射频信号处理、高频信号处理和
微弱信号处理技术,并采用高精度 AD 转换和高速数字信号处理芯片进行数
字信号处理,具有良好的抗干扰性能和测量精度。
3) 集超声波、暂态地电波、接触式超声波、特高频多种方式联合检测局
放 信号。
4) 内置式非接触式空声传感器 TEV 传感器。
5) 拥有波形图、相位图、直方图等多种视窗来分析局放测试数据。
6) 支持数据存储,查看,删除等功能。
7) 支持波形数据录制功能。
8) 支持注意、报*多级阀值设定,通过不同幅值颜色对出现的问题提供
直观提示。
9) 使用大容量锂电池供电,一次充电可连续工作 10 小时以上。
PT-30 手持式局放检测仪 |
|
局放测试仪功能要求 |
检测自由金属颗粒放电、悬浮电位体放电、绝缘件内部气隙放电、金属*放电功能,能正确判断局部放电的类型并进行统计; |
局方测试仪由主机与分体式终端组成,主机与分体式分析终端之间可进行数据共享,无线传输,可在分析终端进行管理和分析; | |
分析软件可安装在移动工作站及鸿蒙系统的移动终端上,具备根据物联网标识进行数据管理和查询功能;具备图谱和故障诊断功能;分析软件具备数据采集,测试表生成与下载,生成图谱,将图谱保存为图形文件和pdf文档,图谱打印,报表生成与打印的功能。 | |
通道数 |
≥3通道 |
检测功能 |
AA、AE、TEV、HFCT、红外成像 |
超声灵敏度 |
峰值灵敏度≥60dB、均值灵敏度≥40dB |
非接触式超声信号测量带宽 |
20~200KHz |
超声波线性度误差 |
≤±10% |
非接触式超声波中心频率 |
≥40KHz |
非接触式超声波测量范围 |
0~70 dBuV |
接触式超声传感器灵敏度 |
≥-65dB |
接触式超声传感器直径 |
≥16mm |
暂态地电压信号测量带宽 |
3M~100M |
暂态地电压测量量程 |
0~70 dB dB |
脉冲计数误差 |
≤3% |
每周期*大脉冲数 |
≥1226 |
高频信号测量带宽 |
100k~50M |
高频信号测量范围 |
200~100000PC |
室内超声波测试探头 |
中心频率40kHz,不锈钢材质,可转弯 |
户外超声波探头要求 |
具有红外激光瞄准功能;中心频率40khz ;塑料材质,厚度≥2mm;有效距离≥20m;激光电源4.5mW,ⅢR级;重量<0.6kg。 |
机身接口具有扩展功能,可用于主机充电、数据上传及设备传感器自检功能。 | |
图谱显示 |
测试同时可以选择查看测量波形的历史直方图谱、PRPD/PRPS图谱检测等。 |
主机采样精度 |
≥12Bit |
主机采样速率 |
≥65MHz |
故障报*功能 |
具有故障报*阈值设置功能、故障报*功能。 |
数据存储≥128G,能够本机保存、查看测试数据;能够查询、无线导出及管理数据;可自动生成历史数据趋势图,并分析、管理、处理数据,生成报告;具有电子标签扫描、自动编号,分类存储等功能。 | |
检测模式 |
可多种传感器同时检测,并同时显示数据,也可单一传感器检测;具备幅值检测模式,可连续触发或单次触发采集,测试局放信号值,用不同颜色区分放电严重程度;能够显示局放脉冲数、超*告值颜色区别,具备报*功能;PRPD及PRPS图谱可保持动态采集及保存连续图谱;具备幅值检测模式、相位图谱模式、脉冲图谱模式、波形图谱模式等检测;具备红外测温功能检测,可同时检测设备的局放及发热。 |
接口 |
具备BNC、LEMO、USB Micro B、Min. 32 ohms、TYPE-C接口;TYPE-C接口具有扩展功能,可用于主机充电、数据上传及设备传感器自检功能。 |
组网功能 |
具备RJ45有线网络和wifi无线网络两种联网功能,具备DHCP动态获取ip地址和手动设置ip地址的功能;仪器可以接收内网系统下发的任务;局放检测数据可上传至内网系统并实现自动诊断。 |
配备外置移动工作站 |
采用SSD存储介质,存储容量不低于1TB,内存容量不低于16GB,显存容量不低于8GB;预装测试数据分析软件,可图表化显示测试数据并生成柱状趋势图;可作为移动测试主站,同时接入2台及以上局放检测仪进行多机位检测,具备检测数据汇总功能。 |
设备重量及电源性能 |
主机重量≤1kg;续航能力≥8小时。 |
-
