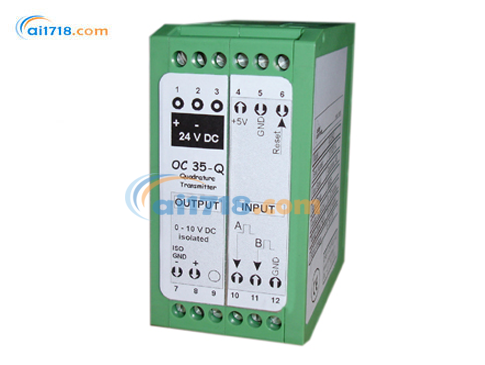

瑞士Orbit Controls OC35-Q 转换器,OC35-Q 型是一款测量传感器,用于将来自增量编码器的具有 90° 相移的信号 A 和 B 转换为快速模拟输出 0-10V。该发射器主要用于定位应用,并处理 DC 至 500 kHz 频率范围内的正交信号。
方形 A、B 传感器
OC35-Q 型是一款测量传感器,用于将来自增量编码器的具有 90° 相移的信号 A 和 B 转换为快速模拟输出 0-10V。该发射器主要用于定位应用,并处理 DC 至 500 kHz 频率范围内的正交信号。生成的输出信号的响应时间<1 µs。
输出信号 0-10V 的范围是*编程的,并分配给增量信号的特定脉冲数。该脉冲数可以选择并设置为应用的*佳定位范围。
OC35-Q 转换器 |
|
输入 |
正的TTL 5V脉冲A和B,与90º相移从分辨器,频率范围:直流到500 kHz。 |
输出 |
0-10V max.加载20千欧姆,分辨率为16位。响应时间<为1µs。4-20 mA选项,负载范围为0-300欧姆, |
分类 |
输出信号0-10V(4-20 mA)可以被分配到来自所连接的解析器的脉冲数,以产生*高的精度。这个脉冲数可以表示例如整个定位范围,并且可以从4096到65536进行选择。 |
供电 |
18-36VDC/2W,选项:230V ±10%,48…60Hz。 |
尺寸/重量 |
用于35mm DIN导轨。尺寸: 80 x 80 x 40 mm,重量200g。 |
OC35-Q 转换器说明文档 |
-
