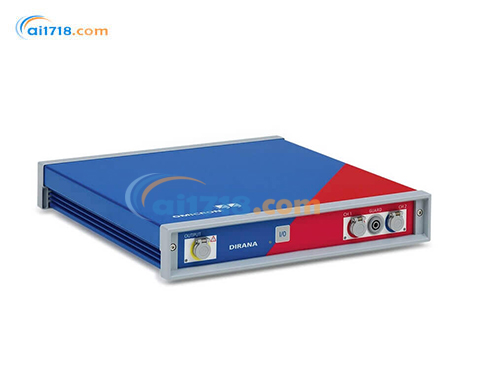

奥地利OMICRON DIRANA介质响应分析仪由爱仪器仪表网代理，DIRANA通过介质响应分析确定高压绝缘系统（如电力变压器、套管、线缆以及发电机中）的状态。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
DIRANA介质响应分析仪简介 ：
•水分会缩短变压器使用寿命
对于电力变压器，水分含量是决定剩余寿命的*重要参数之一。 油纸绝缘电力变压器和互感器中的水分是油纸老化造成的，水分会通过泄漏的密封件或通气装置进入变压器。水分会导致击穿强 度降低和绝缘材料老化加速。了解水分含量有助于执行基于状态的维护，从而减少故障，避免不 必要的更换。另外，还可以帮用户检验新变压器是否真正干燥。
•轻松的自动化水分分析
DIRANA 无需油品取样即可测定油纸的水分含量。它将频域频谱法 (FDS) 和极化与去极化电流法 (PDC+) 集于一体。通过与自动频 率范围设置结合，DIRANA可确保在*短时间内测量任何温度下的所有设备。这款易于使用的软件拥有自动分析功能，无需知识即可使用。
•一次测量 – 多个实用结果
一次 DIRANA 测量不仅能提供设备的水分含量和油电导率， 而且还能得出更多实用参数，如：
> 系统频率下的功率/介损因数
> 电容
> 绝缘电阻
> 极化指数 (PI)、DAR...

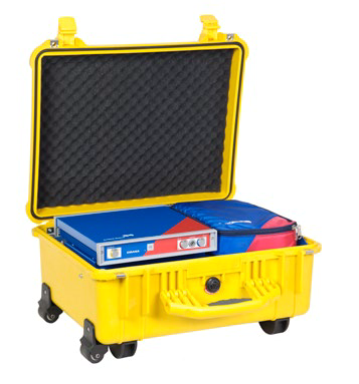

•一个设备箱轻松完成测试
DIRANA 只有一个设备箱，其中包含您所需的所有部件。因此， 测试非常轻松并且装置易于运输。其拥有简单的接线和概念夹，同时配备集成式防护连接，因此能够轻松、快速地完成测 试设置。
DIRANA介质响应分析仪中电介质频率响应 (DFR) 分析 ：
•DFR 是如何工作的?
变压器导电部分的大多数纤维绝缘材料都位于一次和二次绕 组之间。要测量此绝缘材料，需将输出端连接至高压绕组，将 输入端连接至低压绕组。不必要的电容和阻性电流将被连接至油箱的防护线绕开。
绝缘材料的介质损耗因数可通过较宽的频率范围测量 (从 µHz 到 kHz)。之后，所得到的曲线可给出关于绝缘状态的信息。
低频段包含关于固体绝缘材料水分的信息，中频段的斜率位置 表示液体绝缘材料的电导率。此曲线将自动与模型曲线作比 较，从而计算出纤维绝缘材料的水分含量。
此方法是 CIGRÉ 批准的科学方法。目前尚无其他非侵入式方 式用于评估变压器中的水分，并提供可比*度。
•曲线分析和评估
DFR 测量为用户提供系统频率下的功率/耗散因数值，而且精 确度可与高压测试仪不相上下。此外，其还可以帮用户确定过 高的介损值是否由水、劣质油和套管造成，或者是否由烟灰、 腐蚀性硫或局部碳化斑点等其他因素造成。
评估将按照 IEC 60422 标准执行，此标准对水分含量进行了 分类。
DIRANA 是*一款可对老化生成物影响进行补偿的设备。否 则，这些生成物会导致老化变压器中的水分含量被过高估计。
•综合优势
DIRANA 使用 FDS 和 PDC+ 两种测量方法，并将它们的优势集 于一身：
频域频谱法 (FDS) 可在高达 0.1Hz 的高频范围内快速、*地 工作，但在低频范围内反应缓慢。
通过极化与去极化电流 (PDC) 实现的时域频谱测量方法，可使 用直流步进装置同时测量所有频率，但仅用于较低频率。 PDC+ 是一种*版 PDC 测量方法，可大大缩短测量时间，并提高抗 干扰度。DIRANA 借助 FDS 进行高频谱测量，通过 PDC+ 进行 频率低于 0.1 Hz 的测试测量。
DIRANA介质响应分析仪应用 ：
利用 DIRANA，可分析油纸绝缘设备中的水分含量，如：
•电力变压器
•互感器
•套管
另外，电介质测量可用于诊断其他类型的设备，如：
•旋转电机
•RBP、RIP 和 RIS 套管
•电缆
DIRANA介质响应分析仪优势 ：
•始终保持*短测量时间
将适于高频率测量的 PDS 与适于低频率测量的 PDC+ 相结合， 此专利原理有助于在极短时间内测试较宽的频率范围。
因此，DIRANA 的独有技术可确保准确地测量所需的频率 范围。每次测量时，DIRANA 可自动测定各个测试参数，因此， 用户无需具备特定知识即可使用 DIRANA。
测得参数后，所需的测量时间将自动更新。

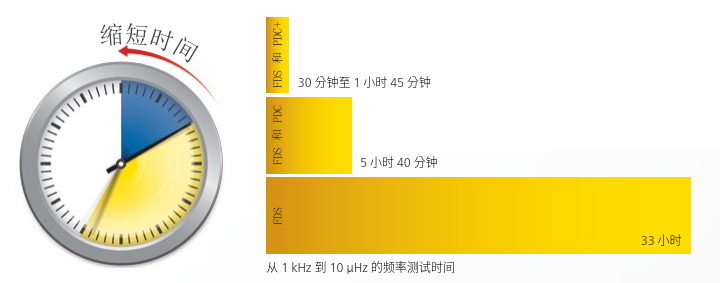

从 1 kHz 到 10 µHz，传统 FDS 测量需要超过*的时间， 而 DIRANA 只需 30 分钟至 1 小时 45 分钟即可完成。
•市场中*低的测试频率
根据 DIRANA 创新的测量概念，用户可对低至 10 µHz 的频率 执行高精度测量，这也是适于变压器分析的*低频率范围。这 样可确保*测量所有设备，甚至包括具有特低油电导率的新 变压器。
•可靠评估
DIRANA 能够利用经过科学验证的数据库比较测量值。比较 工作完全由软件自动执行，用户只需输入油温值。
自动评估功能可对温度、绝缘形状、油电导率以及老化生成物 等因素产生的影响进行补偿。
因此，即使是老化的油纸绝缘材料，DIRANA 也能可靠地检测 其水分。自动评估根据*、国际或用户定义标准执行。
DIRANA 订货信息
|
软件包 |
说明 |
订货号 |
|

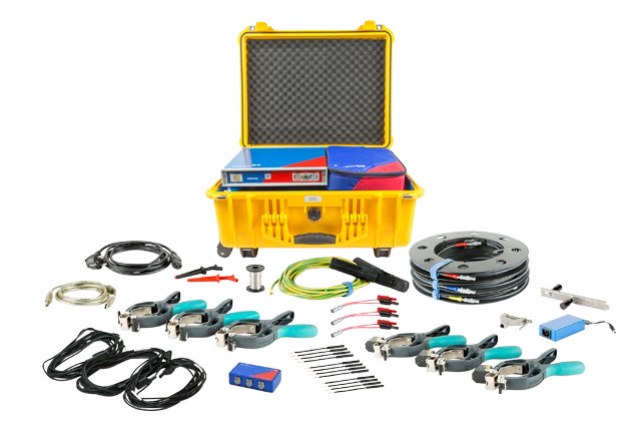

DIRANA 测试仪 |
DIRANA 包含在坚固耐用的设备箱中，其中包含所有必要的 附件，如带夹子的 18 米连接电缆、电缆盘等，并随附 Primary Test ManagerTM 操作软件 |
VE000670 |
|
可选软件 |
|
|
|
“PTM 数据同步”模块 |
单独的数据同步和备份模块 |
|
|
|
可供*多3个用户 |
VESM0677 |
|
|
可供*多10个用户 |
VESM0678 |
|
|
可供*多25个用户 |
VESM0679 |
|
|
1个用户升级 |
VESM0680 |
DIRANA 可通过 Primary Test ManagerTM (PTM) 操作。 它是对电力变压器和互感器进行诊断测试和状态评估的理想软件工具。

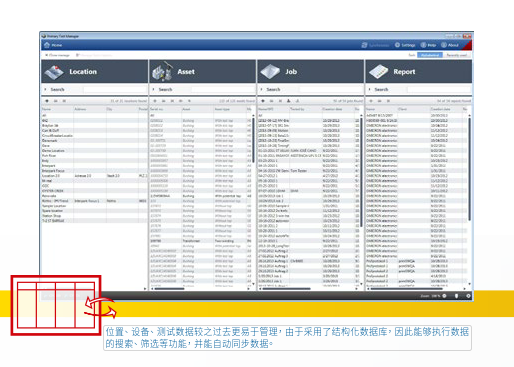

位置、设备和测试数据的管理
PTM 提供了一个结构良好的数据库，用于管理 DIRANA 数据及 变压器测试的所有电气和化学结果，让您可以全面了解设备的 状况。可以方便快速地定义和管理位置、设备、工作和报告。所有电气 方面的变压器测试均可在 PTM 内配置、执行和管理。
导入和导出功能
用户可以将原有 DIRANA 软件测量和存储的所有结果轻松导入 新的 PTM 数据库。另外，PTM 数据可进行筛选处理或导出为公 共数据格式。
数据同步和备份
采用“PTM 数据同步”模块，能将本机的数据库同步到 PTM 服 务器数据库。服务器数据库收集每一个连到服务器的用户的测试 数据。这样，数据的同步与保存较之过去更为安全与便利。

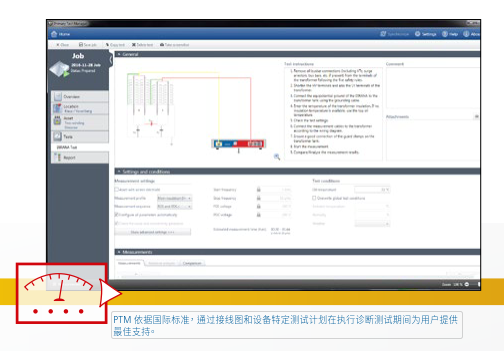

易于连接和操作
从设备铭牌数据信息获取*佳测量设置。预设置的接线提示图 能够帮助用户进行正确的测试接线。
这样可以*大程度降低出错的可能性，并且能够提升测试速度。
按一个按钮即可测试
DIRANA 能自动设置所有相关测试，因此，用户只需按一个按 钮即可启动整个测量过程，并获取相关结果。
曲线分析和报告
测试完成后，DIRANA 将自动执行水分和油分析。然后， 将根据*或国际标准或自定义设置对结果进行分类。
采用比较工具来分析曲线细节
对于细节分析，用户可以查看一个图中并排分布的不同测试结果。用户可以将此测试结果与同一设备的上次测量数据及其他 设备的测量数据作比较。
用户自定义报告
PTM 能为 DIRANA 和任何其他测量结果自动生成测试报告， 例如 SFRA、漏抗、励磁电流或绕组电阻等。*终，为用户提供 一份包含测试和评估结果的电力变压器与互感器综合测试 报告。用户还可以依据自己的要求来调整报告，例如编辑已有部分、 备注说明或加入公司的徽标等。
|
技术参数 |
|
|
电压源 |
|
|
测量电压 |
200 V峰值 |
|
*大连续输出电流 |
50 mA峰值 |
|
功率/介损因数，电容 |
|
|
介损因数范围 |
0...10 |
|
*度 |
|
|
1 mHz < f <100 Hz |
1 % + 3 × 10-4 |
|
f < 1 mHz 且 f > 100 Hz |
2 % + 5 × 10-4 |
|
电容 |
10 pF ... 100 μF |
|
*度 |
0.5 % + 1 pF |
|
时域电流测量 (PDC+) |
|
|
范围 |
±10 mA |
|
*度 |
0.5% ± 1 pA |
|
频域频谱分析 (FDS) |
|
|
测量电压 |
200 V峰值 |
|
测量电流 |
±50 mA峰值 |
|
频率范围 |
|
|
FDS 频率范围 |
5 kHz ... 10 μHz |
|
FDS 和 PDC+ 频率范围 |
5 kHz ... 10 μHz |
|
PDC+ 频率范围 |
100 mHz ... 10 μHz |
|
一般测量时间 (FDS 和 PDC+) |
|
|
1 kHz ... 1 mHz |
9分钟 |
|
1 kHz ... 100 μHz |
15 分钟至 54 分钟 |
|
1 kHz ... 10 μHz |
30 分钟至 1 小时 44 分钟 |
|
|
|
|
尺寸（宽 × 高 × 深） |
260 × 50 × 265 mm 10.25 x 2 x 10.5 英寸 |
|
重量 |
2.3 kg / 5 lbs(不含测量电缆) |
|
电源电压 |
85 V ... 265 V |
|
频率 |
50 Hz ... 60 Hz |
|
环境条件 |
|
|
环境温度—工作 |
-10°C ... +55°C/+14°F ... 131°F |
|
环境温度—存放 |
-35 °C ... +65 °C/-31 °F ... 149 °F |
|
相对湿度 |
20% ... 95%，无冷凝 |
|
气压 (存放/工作) |
70kPa-106kPa |
|
PTM 系统要求 |
|
|
操作系统 |
Windows 10™，64 位 Windows 8™ 和 8.1™，64位 Windows 7™ SP1，32位和64位 |
|
CPU |
多核系统 2 GHz 或更快 单核系统 2 GHz 或更快 |
|
RAM |
*小 4 GB (8 GB) |
|
硬盘 |
*小 5 GB 可用空间 |
|
存储设备 |
DVD-ROM 驱动器 |
|
图形适配器 |
超级 VGA (1280×768) 或更高分辨的显示适配器和监视器 |
|
接口 |
USB 2.04, 以太网接口 |
|
安装的软件 |
Microsoft Office® 2016，Office® 2013，Office® 2010，Office® 2007 |
|
